Banc de prelucrare a coturilor si fitingurilor FBB-1-3-1000 cu actionare pneumatica, Protem

Descriere

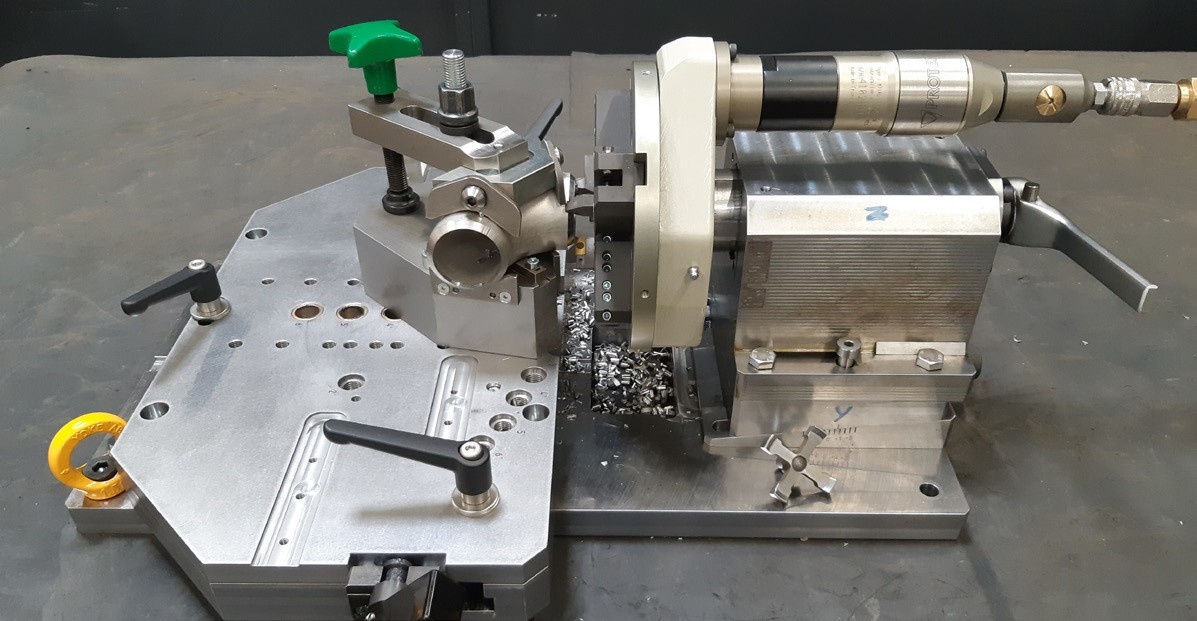

Banc de prelucrare a coturilor si fitingurilor FBB-1-3-1000 cu actionare pneumatica

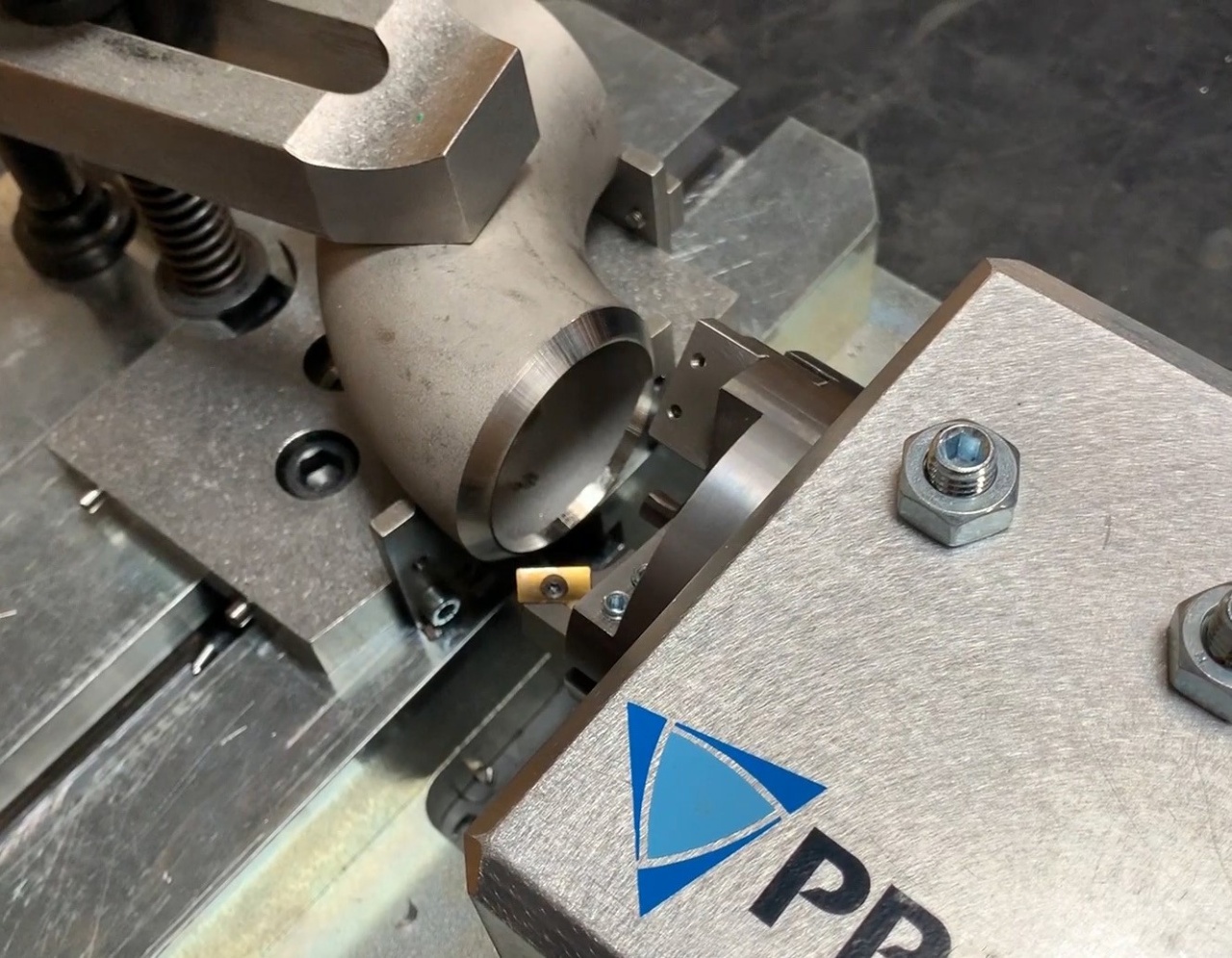

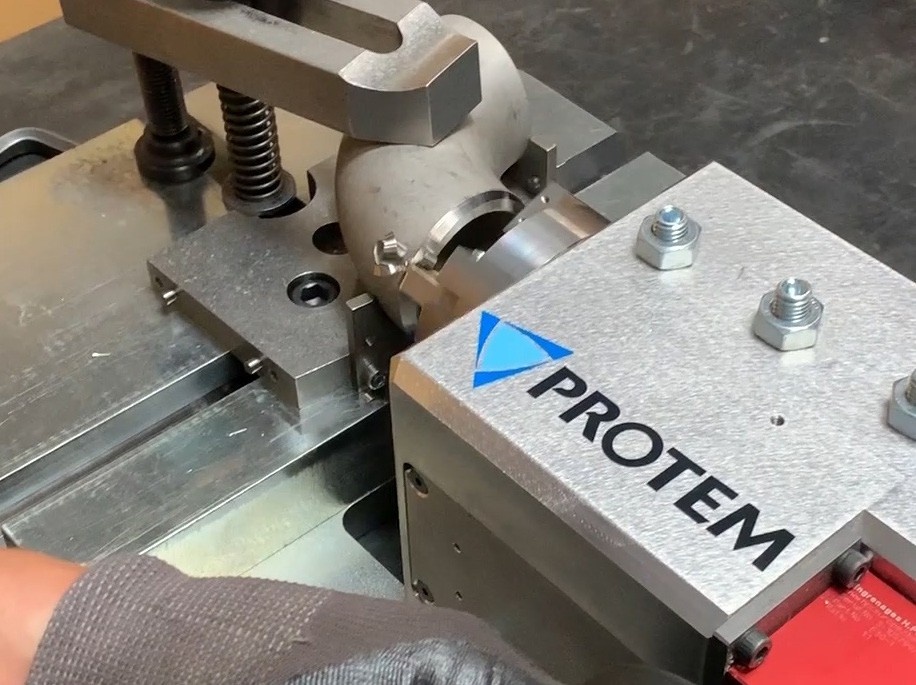

Masinile stationare de tip FBB sunt proiectate pentru prelucrarea coturilor de teava. Acestea pot realiza simultan tesirea, fatetarea si prelucrarea interna a coturilor.

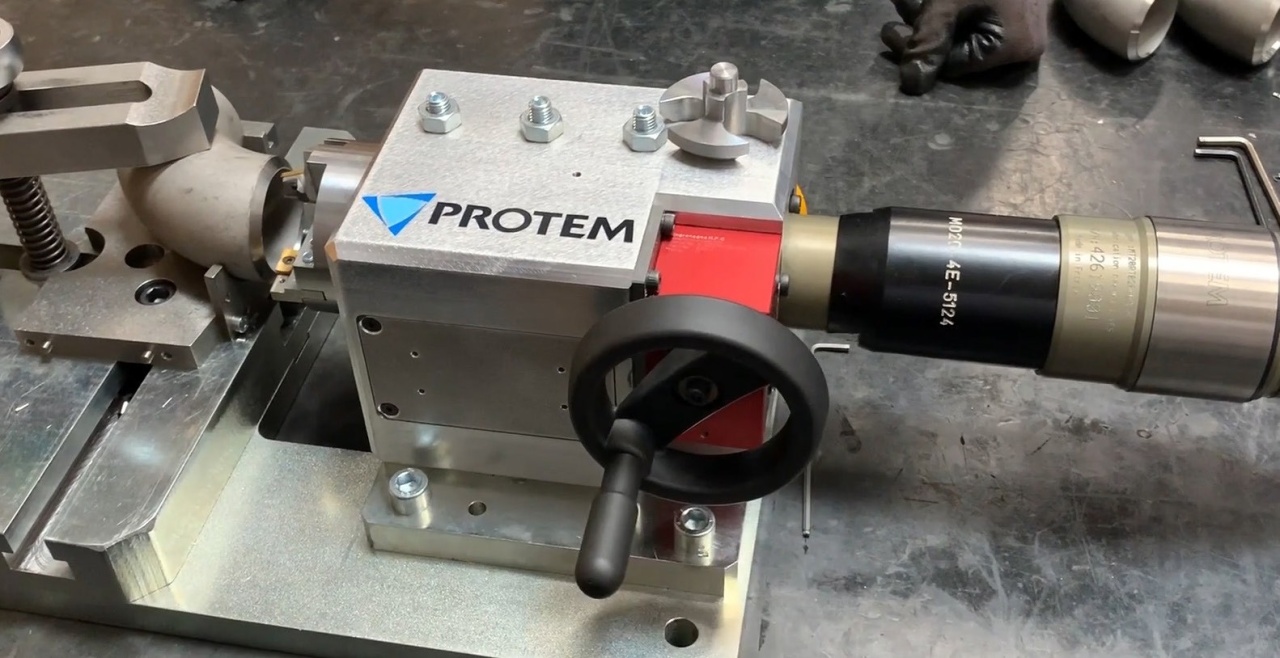

Modelul FBB-1-3 este bazat pe versiunea standard a masinii PROTEM SE90. Axul de prelucrare este echipat cu o placa suport pentru scule, avand patru sloturi pentru diferite unelte.

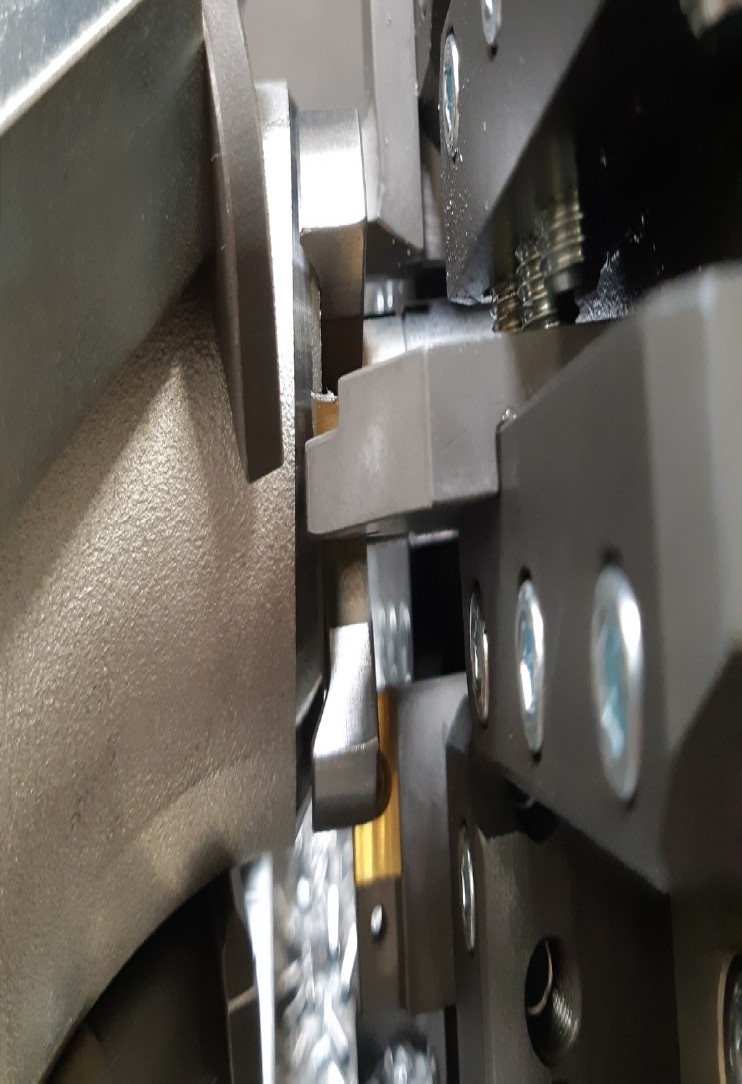

Cealalta parte a masinii este destinata fixarii coturilor. Configurarea axelor se bazeaza pe principiul unei mese transversale. Prinderea se realizeaza manual. Pentru fiecare cot, o masa mica dotata cu un sistem de prindere este pozitionata automat pe masa transversala. Aceasta este orientata catre partea frontala a coturilor (prin rotire la 90°). In functie de diametrul tevii, un sistem de cadru cu coliere in V (bloc de sustinere a cotului) fixeaza coturile.

Caracteristici tehnice:

• Gama de prelucrare: OD 1"- 3" (33.4 mm - 88.9 mm)
• Avans: manual 30 mm (1.181")
• Unitate de actionare: pneumatica 730 W; 1400 l/min; 6 bar

Continutul livrarii:

• Ax SE90 si placa suport pentru scule
• Masa cu dispozitiv de setare
• Masa transversala cu dispozitiv de prindere
• Dispozitiv de reglare a inaltimii axului
• Actionare pneumatica MPN-1 cu maneta
• Chei si suruburi
• Manual de utilizare

Va rugam sa ne contactati pentru informatii despre accesorii si alte detalii tehnice ale produsului.
