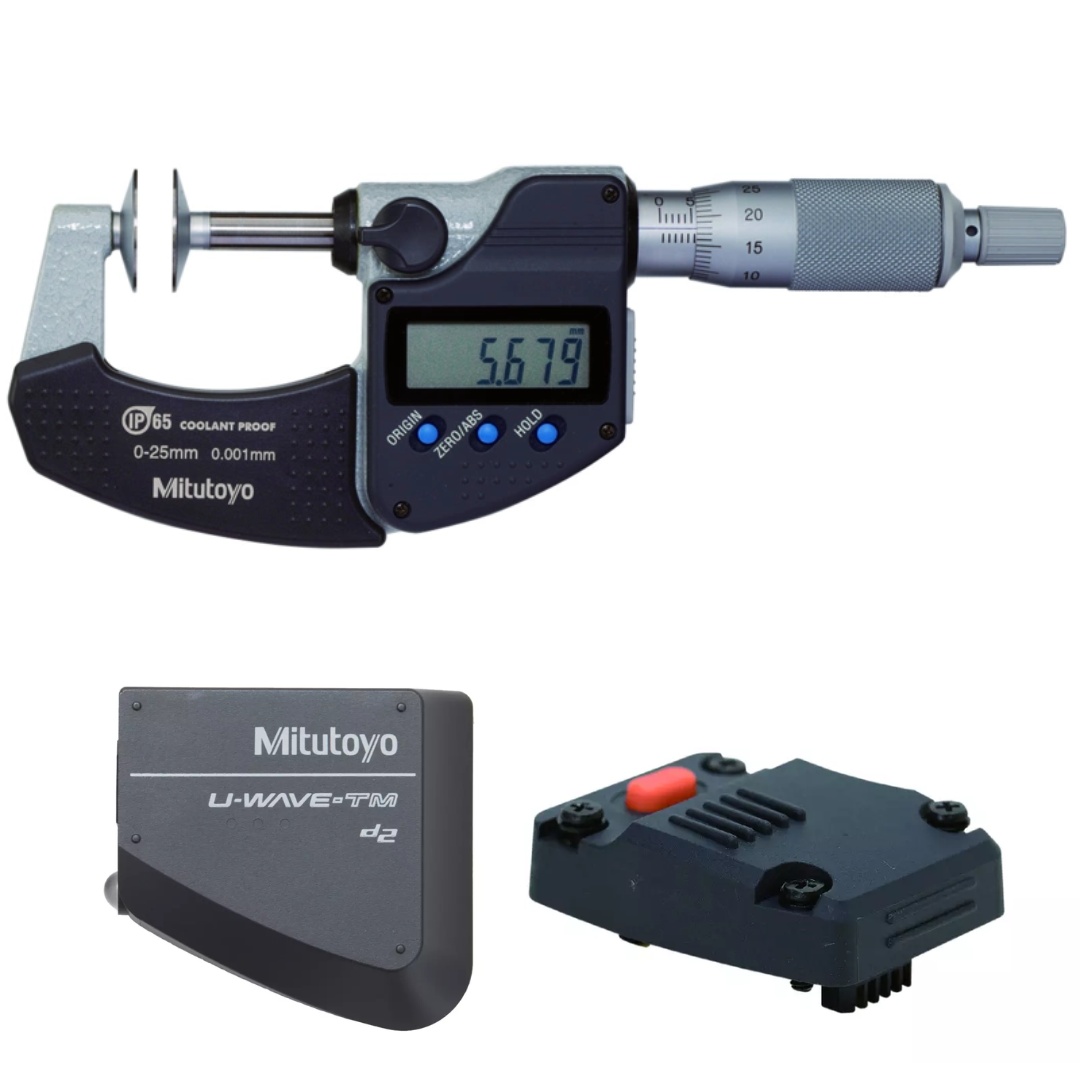

Bundle Micrometru Mitutoyo 323-250-30 + 264-622 + 02AZF310

Bundle Micrometru Mitutoyo 323-250-30 + 264-622 + 02AZF310

Micrometru digital cu discuri de masurare (pentru angrenaje), protectie IP65 si transmisie wireless catre receptor centralizat

Solutie destinata masurarii lungimii peste dinti (root tangent length) la roti dintate cilindrice si helicoidale, cu acces in zone greu accesibile pentru un micrometru standard, combinata cu transmisie wireless catre un receptor centralizat pentru integrare in procesele de control al calitatii pe posturi multiple.

Componente incluse

Micrometru digital cu discuri Mitutoyo 323-250-30 (Seria 323, IP65)

• Domeniu: 0–25 mm | Rezolutie: 0,001 mm | Precizie: ±4 µm
• Planeitate: 1 µm | Paralelism: 4 µm | Masa: 290 g
• Diametru disc de masurare: 20 mm, grosime margine 0,7 mm — permite patrunderea intre dinti si in degajari inguste, inaccesibile cu falcile unui micrometru standard
• Protectie IP65 — rezistent la praf si lichide de racire (necesita tratament anticoroziv dupa utilizare)
• Mecanism cu clichet (ratchet stop) — asigura o forta de masurare constanta si repetabila, elimina eroarea de supra-viteza
• Iesire de date SPC — permite conectarea la sisteme de colectare a datelor
• Functii: Origin Set, Zero/ABS, Data Hold, conversie inch/mm, 2 alarme (tensiune scazuta, eroare de numarare)
• Alimentare: baterie SR44

Transmitator wireless Mitutoyo 264-622 (U-WAVE-TM, IP67)

• Design dedicat micrometrelor coolant-proof (IP65) — se monteaza direct pe partea din spate a instrumentului
• Transmite datele de masurare catre un receptor dedicat U-WAVE-R conectat la PC
• Carcasa IP67 — protectie ridicata la praf si lichide, potrivita pentru mediu de atelier
• Confirma transferul de date prin semnal LED (verde/rosu/portocaliu)
• Protocol wireless 2,4 GHz (IEEE 802.15.4), raza de comunicare ~20 m in camp vizual
• Pana la 100 de unitati conectabile la un singur receptor U-WAVE-R — solutie potrivita pentru posturi multiple de masurare centralizate
• Autonomie: aprox. 400.000 de transmisii cu o singura baterie CR2032
• Export automat in Excel sau software SPC (compatibil MeasurLink)

Unitate de conectare Mitutoyo 02AZF310 (tip waterproof)

• Interfata hardware dintre micrometru si transmitator, fara cablu de legatura — conector rigid, montaj direct
• Dedicata micrometrelor coolant-proof (IP65) si suplerelor IP67, pentru un ansamblu complet protejat impotriva prafului si lichidelor

Beneficii operationale

• Aplicatie specializata pentru angrenaje: discurile subtiri permit masurarea lungimii peste dinti fara demontarea rotii dintate, imposibil de realizat cu un micrometru standard
• Rezistenta la mediul de prelucrare: intregul ansamblu functioneaza fiabil in prezenta lichidului de racire (IP65/IP67)
• Forta de masurare consistenta: mecanismul cu clichet reduce variabilitatea introdusa de operator
• Fara cabluri: conectorul rigid elimina cablul de legatura clasic, reducand riscul de deteriorare
• Solutie scalabila pentru posturi multiple: un singur receptor U-WAVE-R poate centraliza date de la pana la 100 de transmitatoare, ideal pentru linii de productie cu mai multe puncte de masurare
• Trasabilitate: date centralizate, exportabile direct in sistemele de management al calitatii

Recomandat pentru

Producatori de angrenaje, departamente de control al calitatii in industria auto si constructii de masini cu mai multe posturi de masurare a rotilor dintate (spur/helical gears), care necesita centralizarea datelor printr-un singur receptor, sub cerinte de documentare SPC/ISO.

Important: acest bundle nu include receptorul U-WAVE-R, necesar separat pentru functionarea sistemului wireless. Dupa expunere la lichid de racire, se recomanda tratament anticoroziv al micrometrului conform instructiunilor producatorului. Acest instrument este specializat pentru masurarea angrenajelor — nu este un micrometru de exterior standard.
