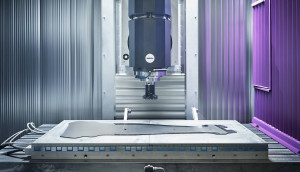

Centru de prelucrare CNC ZV Extreme, Ibarmia, coloana mobila, trei axe, 20.000 rpm

Descriere

Centru de prelucrare CNC ZV Extreme, Ibarmia, coloana mobila, trei axe, 20.000 rpm

Modelele de masini-unelte Ibarmia sunt create cu accent pe rigiditate si durabilitate pentru cele mai dure medii de prelucrare, folosind FEM asistata de computer (Metoda cu elemente finite) si prelucrarea si testarea ulterioara pentru a asigura un design robust care ofera cele mai bune performante din clasa.

Fundamentul fiecarei baze de masini Ibarmia este locul in care totul incepe cu designul nostru „monobloc”, din otel solid, care este puternic nervurat pentru integritate structurala, fabricat si tratat termic intr-o singura bucata, inclusiv pasaje interne deschise care permit evacuarea maxima a aschiilor.

Baza de masa fixa: cu „baza fixa de masa” si designul coloanei „gravitate zero” IBARMIA, masinile noastre din seria Z ofera rigiditate si performanta pe intreaga cursa a masinii. Avand coloana in miscare completa pe axa Y permite conditii de taiere constante in fiecare punct, fara probleme (precizie, rigiditate) cauzate de alte modele cu constructii RAM care sunt afectate atunci cand sunt complet extinse.

Descrierea modelului standard

• Model cu 3 axe: X longitudinal, Y transversal, Z vertical.
• Structura (cap, coloana si carucior) din otel sudat.
• CNC: HEIDENHAIN TNC 640 HSCI.
• Ecran tactil 19”.
• Panou de comanda mobile si rotativ (cu exceptia L1600) de-a lungul patului masinii.
• Ax principal - 46kW/200Nm S6-40% - 30kW/130Nm S1-100%, 12000 rpm.
• Conic – SK 40 (DIN 69871 – forma AD).
• Surub de tragere: DIN 69872-28 (forma A).
• Suflare de aer pentru curatarea uneltelor.
• Magazie cu 24 unelte.
• Masurare directa pe axele X / Y / Z.
• Servomotoare cu sistem de franare pentru axe.
• Contragreutate hidraulica pentru cap.
• Deplasare pe ghidaje liniare si suruburi cu bile.
• Sistem central de lubrifiere programabil.
• Sistem cu melc dublu pentru evacuarea aschiilor.
• Transportor de aschii cu rezervor de lichid de racire integrat.
• Sistem de racire extern in jurul axului (12 bar)
• Dulap electric climatizat.
• Iluminarea zonei de lucru.
• Zona de lucru total incapsulata.
• Capace verticale pe axa X (burduf din otel).
• Elemente de nivelare a masinii.
• Teleservice si vizualizare de la distanta.
