Echipament electric de mandrinare a tevilor in placa tubulara QUADROL Maus Italia

Maus Italia
110.075,00 RON
Costurile de livrare nu sunt incluse
Maus Italia
Cod produs - SKU QUADROL Maus

Descriere

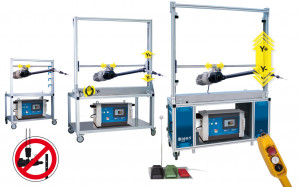

Echipament electric de mandrinare a tevilor in placa tubulara QUADROL Maus Italia

Este compus din urmatoarele componente:

ELECTRONIC CONTROLLER F90V5X, cod 012 F0900500000

1. Controler electronic cu microprocesor pentru mandrinare tevi Model F90 V5X, echipat cu panou de control digital cu ecran cu mare luminozitate cu urmatoarele caracteristici principale:

  • Interfata utilizator simpla
  • Functie de setare "ZERO SETTING" pentru reglarea puterii absorbite de catre motor in conditii de mers in gol
  • Functie de inversare a fazei
  • Actionarea motorului de roluire cu joasa tensiune (26V sau 42V) in concordanta cu Directiva Europeana CEI64-8
  • Selectarea modului de operare, manual sau automat
  • Selectarea timpului de intoarcere "Return time"
  • Selectarea timpului de oprire "Stop Time" pentru repozitionarea mandrinei

Caracteristici tehnice:

  • curent de alimentare: 380/220 V-50/60 Hz-curent trifazat
  • puterea instalata 1,6 kW
  • tensiunea motorului de roluire: 26 V sau 42 V
  • dimensiuni 41x76x40,5 cm
  • greutate 65 kg
  • clasa de protectie IP 54

Se livreaza cu set de pedale pentru telecomanda PE/900, cabluri si accesorii de conectare

2. ROLLING MOTOR MK800-50 Hz, cod 013MK8000000005

Motor de roluire MK-800 cu suspensie la cardan
Motor cu alimentare cu curent de joasa tensiune 42 V, motor puternic si silentios, trifazat, cu autoventilatie.

Caracteristici principale:

  • curent de joasa tensiune: 42 V-trifazat-50 Hz
  • putere: 1500 W (29 A)
  • 4 viteze selectabile: 200-300-540-800 rpm
  • moment maxim 55 Nm
  • gama de tevi 9,52 – 38,1 mm (capacitatea maxima depinde de materialul tevii, de grosimea peretilor tevii, de lungimea de mandrinare si de gradul de deformare plastica)
  • ax iesire con Morse CM3
  • greutate 32 kg
  • clasa de protective IP 55
  • nivelul de zgomot 35 dB

3. TELESCOPIC SHAFT F308HS 3, cod 021HF3080300000
Ax telescopic F/308 HS-3, cu aparatori de protectie Pentru transmiterea fara vibratii a miscarii de la motorul MK la mandrina

Caracteristici tehnice principale:

  • intrare con Morse CM3
  • patrat exterior (tata) de antrenare 18 mm
  • extensibil intre 650 si 1060 mm
  • momentul maxim 135 Nm
  • greutate 7,9 kg

4. DOUBLE QUICK COUPLING ADAPTER F317/HS-3/8", cod 22HF3170950000
Adaptor rapid F/317-HS-3/8" interior (mama/mama), intrare 18 mm, iesire 3/8"

5. DOUBLE QUICK COUPLING ADAPTER F317/HS-1/2", cod 022HF3171250000
Adaptor rapid F/317-HS-1/2" interior (mama/mama), intrare 18 mm, iesire 1/2"

6. TROLLEY PORTER STANDARD, cod 019PS0000000000
Cadru suport din Aluminiu cu 4 roti model PORTER STANDARD
Pentru suportul motorului electric si compensarea momentului generat si pentru suportul controlerului F90V5X
Avantaje : este usor, usor de demontat si are dimensiuni reduse

Caracteristici principale:

  • pozitie fixa pe axa Y
  • momentul maxim suportat 250 Nm
  • greutatea maxima suportata 50 kg
  • cursa orizontala a motorului 600 mm
  • cursa verticala 480 mm in 4 trepte
  • dimensiuni 500x900x11510 mm
  • greutate 40 kg
