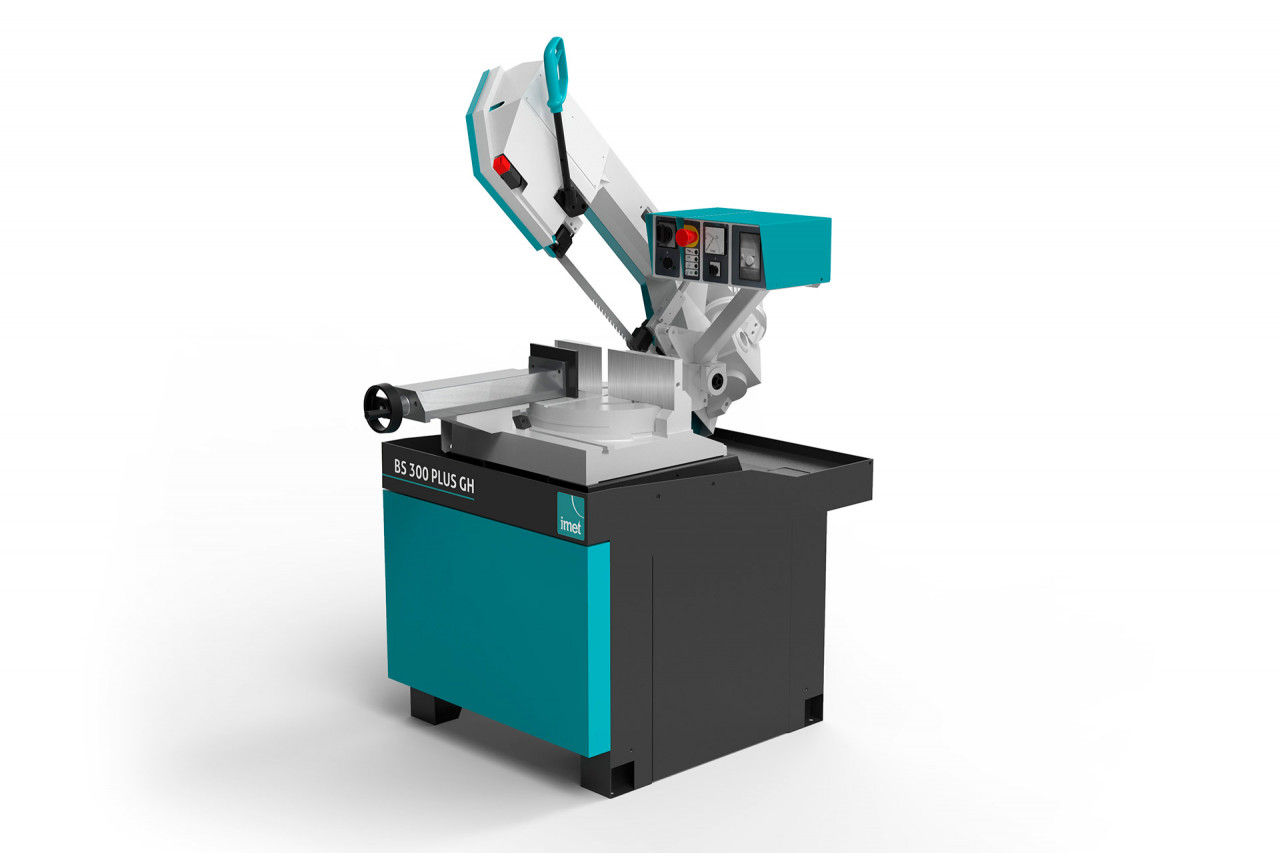

Fierastrau gravitational BS 300 PLUS SHI, IMET, taiere stanga 60°, taiere dreapta 0°- 45°
Descriere
Fierastrau gravitational BS 300 PLUS SHI, IMET, taiere stanga 60°, taiere dreapta 0°- 45°
BS 300 PLUS SHI este seria de fierastraie cu banda, semi-automate, destinate taierii atat la stanga (pana la 60°), cat si la dreapta (de la 0° pana la 45°). Masina este un instrument de lucru adecvat utilizarii in productia in loturi mici si medii, si se poate utiliza la taierea pieselor din otel.
| Detalii tehnice | |
|---|---|
| Capacitate de taiere la 90° | Rotund 255 mm. Patrat 230 mm. Dreptunghiular 300x180mm |
| Capacitate de taiere la 45° dreapta | Rotund 210 mm. Patrat 190 mm. Dreptunghiular 200x180mm |
| Capacitate de taiere la 45° stanga | Rotund 180 mm. Patrat 160 mm. Dreptunghiular 180x100mm |
| Capacitate de taiere la 60° stanga | Rotund 135 mm. Patrat 110 mm. Dreptunghiular 130x100mm |
| Capacitate de taiere cu dispozitiv de grupare | 250x130mm - 85x10mm |
| Capacitate maxima pentru materiale integrale | 180 mm |
| Dimensiunea panzei | 2765x27x0,9 |
| Inclinarea fierastraului cu banda pentru retezare | 3° |
| Motor panza | 1,5/1,8 kw |
| Viteza panza | 35/70 - 15÷110 m/min |
| Puterea motorului unitatii hidraulice | kw 0,37 |
| Rezervor unitate hidraulica | l 12 |
| Rezervor lichid de racire | l 20 |
| Dimensiune | 1230x1700x1750 mm |
| Inaltimea mesei de lucru | 940 mm |
| Greutate | 412 kg |

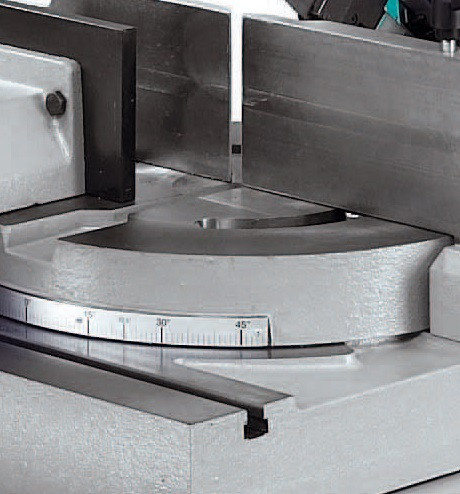

Zona de lucru larga
BS 300 PLUS este prevazut cu o zona de lucru cu suprafata mare si un sistem de indexari automate usoare la 0°, 45° si 60° stanga si 45° dreapta cu rigla gradata pentru reglarea diferitelor unghiuri.

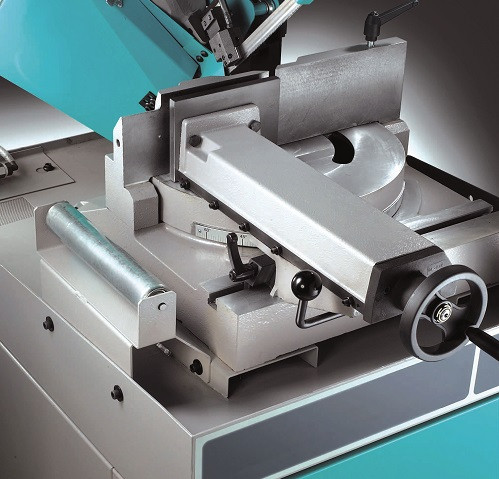

Deschidere menghina
Menghina are ghidaje reglabile, care se pot deplasa liber de-a lungul mesei de lucru, cu apropiere rapida si strangere material.

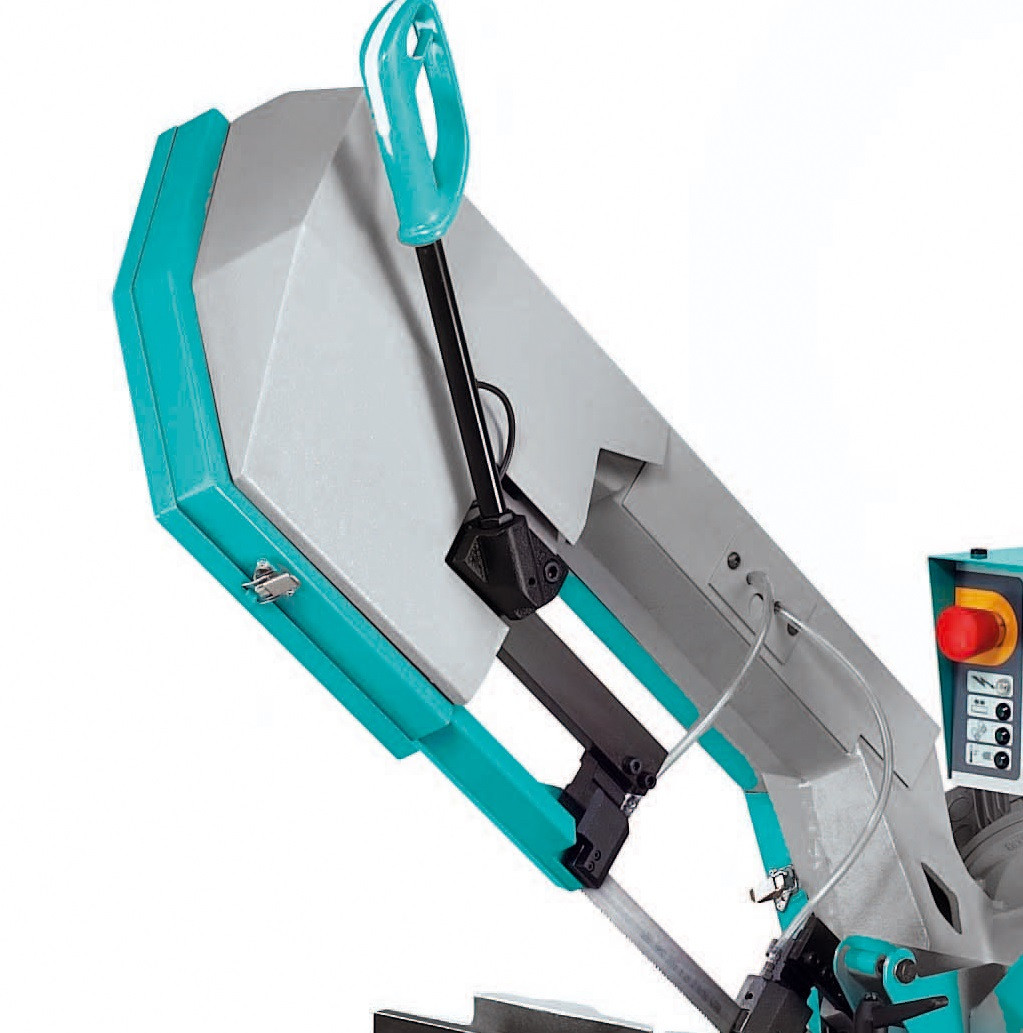

Brat de taiere rigid
Bratul fierastraului este fabricat din fonta turnata cu sectiune tubulara, cu roti de 320 mm, tensionare ridicata a panzei la 1700 kg/cm2 si pentru a evita o solicitare prea mare a panzei exista o reglare frontala si un micro-intrerupator.

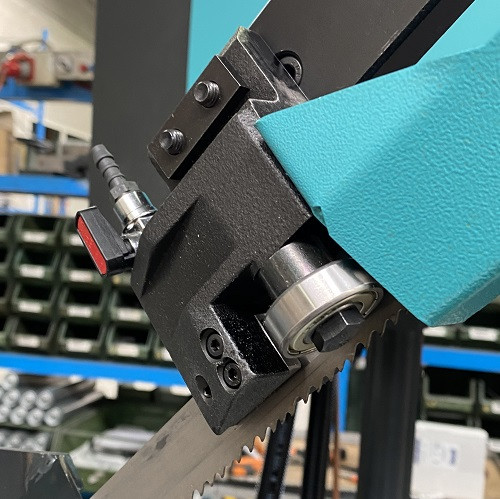

Protectia panzei
O aparatoare protejeaza panza, permitand acces usor pentru intretinere atunci cand este nevoie; un sistem de ghidare a panzei cu placute din carbura, rulmenti laterali suplimentari care asigura alinierea perfecta a panzei

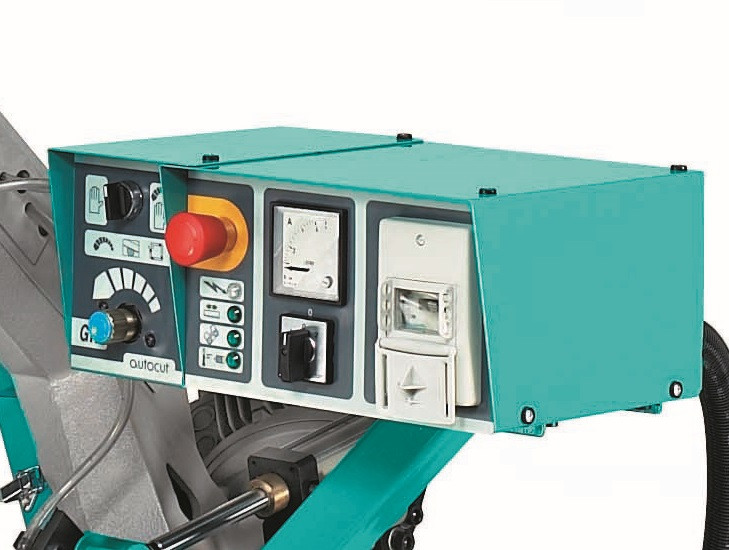

Usor de utilizat
Pornire sigura cu ajutorul butonului de pe maner, cu lumina de avertizare pentru informarea utilizatorului cu privire la functionarea corecta a masinii. Rezervorul de lichid de racire si electropompa sunt plasate in interiorul suportului vertical.
Invertor electronic (Optional)
Daca este nevoie, invertorul electronic pentru viteza variabila a panzei permite operatorului ca, folosind tastatura, sa regleze masina pentru a putea taia o gama larga de materiale si diferite sectiuni. Schimbarea vitezei se realizeaza cu ajutorul unui invertor si nu afecteaza puterea motorului, nici macar la viteze mici.
Sistem de ungere minimala (Optional)
Pentru toate masinile Imet ar putea fi nevoie de sistemul de ungere minimala; acesta evita dispersia lichidului refrigerant caracteristic utilizarii uleiului emulsionabil, iar durata de viata a panzei nu este afectata in niciun fel.
Adaptor pentru sincronizare rama fierastrau-masa cu role (Optional)
Adaptor pentru sincronizarea mesei RTP/RTD cu miscarea bratului fierastraului.
Menghina pneumatica (Optional)
Menghina pneumatica, deschidere/inchidere sincronizata cu miscarea bratului fierastraului
Raza laser (Optional)
Panza bimetal
Panza bimetal 2765x27x0,9 mm
Reductor de presiune (Optional)
Reductor de presiune pentru menghina cu mecanism de strangere hidraulic (doar pentru varianta SHI)
Dispozitiv hidraulic pentru taiere grupată (Optional)
Doar pentru varianta SHI, dispozitiv hidraulic pentru taiere in pachet (max. 250X130 mm - min. 85x10 mm)
Pedala (Optional)
Pedala cu cablu lung de 3 m (doar pentru varianta SHI)
Element de legatură pentru masa de descarcare (Optional)
Element de legatura pentru masa de descarcare prevazut cu 1 rola si o glisieră pentru colectarea lichidului de racire.
Masa de incarcare/descarcare - Primul element (Optional)
Masa de incarcare/descarcare element 1, lungime 2 m, capacitate max. 700 kg.
Masa de incarcare/descarcare - Elementul urmator (Optional)
Masa de incarcare/descarcare element urmator, lungime 2m, capacitate max. 700 kg.
Masa cu role, pentru descarcare, cu tija gradata - primul element (Optional)
Masa cu role, pentru descarcare, cu tija gradata si dispozitiv opritor in functie de lungime, element 1, lungime 2 m, capacitate maxima 700 kg
Masa cu role, pentru incarcare - Elementul urmator (Optional)
Masa cu role, pentru descarcare, cu tija gradata si dispozitiv opritor in functie de lungime, element urmator, lungime de 2 m, capacitate maxima de 600 kg
Masa cu role, pentru descarcare, cu tija gradata (Optional)
Masa cu role, pentru descarcare, cu tija gradata si dispozitiv opritor in functie de lungime, element urmator, lungime 2 m, capacitate maxima 600 kg.
Masa pentru descarcare cu citire digitala Optional)
RTD2LW30 - masa de descarcare cu citire digitala si pozitionare manuala, lungime de masurare 2 m, capacitate 700 kg RTD4LW30 - masa de descarcare cu citire digitala si pozitionare manuala, lungime de masurare 4 m, capacitate 1300 kg RTD6LW30 - masa de descarcare cu citire digitala si pozitionare manuala, lungime de masurare 6 m, capacitate 1900 kg
Masa pentru descarcare cu mecanism opritor in functie de lungime, motorizat
RTP3W30 - Masa de descarcare cu opritor motorizat de lungime si selectare a lungimilor prin intermediul tastaturii, 3 m, 1300 kg. RTP6W30 - Masa de descarcare cu opritor motorizat de lungime si selectare a lungimilor prin intermediul tastaturii, 6 m, 1900 kg.
Pereche de role verticale (Optional)
Pereche de role verticale, 300 mm, realizate din otel, max. 2 perechi pentru fiecare element de masa cu lungime de 2 m. Utilizare fara capacele pentru role.
