Descriere

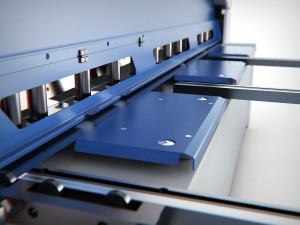

Ghilotina hidraulica de debitat tabla MVD INAN iShear B06 4000
Caracteristici generale
- Designul special al ghilotinelor cu grinda oscilanta MVD ofera pana la 25 de curse de taiere pe minut.
- La taierea tablelor subtiri, viteza de taiere creste cu pana la 50%, eficienta obtinuta datorita vitezei marite
- Taierea precisa este posibila pentru tablele groase cu modul de lucru cu viteza redusa
- Se ofera o calitate ridicata a taierii datorita conceptului de proiectare a masinii cu unghi de taiere redus
- Caracteristica constructiva cu un unghi fix de taiere
- Masina poate taia cu reglarea automata a interstitiului dintre cutite si a cursei de catre controlerul CNC, in functie de cerinta clientului
- Batiul si grinda superioara sunt construite din otel si au fost proiectate in functie de criteriul de deformare minima de rezistenta optima
- Batiul masinii este prelucrat pe centre de prelucrare precise CNC
- Conceptul de proiectare a batiului este pentru sarcini grele pentru a preveni deformatiile
- Limitatori spate “back gauge” cu cursa de 1000 mm
- Precizia de deplasare si pozitionare a limitatorilor este datorata actionarii cu suruburi cu bile fara joc de intoarcere “backlash”
- Limitatorii spate au o precizie de pozitionare de 0,1 mm
- Functia de basculare automata a limitatorilor spate dupa o cursa de 1000 mm, pentru a permite alimentarea materialelor mai lungi
Specificatii tehnice
Capacitatea de taiere pentru otel de 450N/mm² | 6 mm | ||
Capacitatea de taiere pentru otel de 700N/mm² | 4 mm | ||
Lungimea de taiere (A) | 4000 mm | ||
Unghiul de taiere | 1,5 ° | ||
Numarul de cilindri pentru fixarea materialului | 18 buc. | ||
Numarul de curse pe minut-Viteza lucru/Viteza rapida | 13/20 curse/minut | ||
Distanta intre coloane (B) | 4230 mm | ||
Inaltimea mesei (C) | 870 mm | ||
Latimea mesei (D) | 600 mm | ||
Adancimea gatului, degajarea “throat depth” (E) | 250 mm | ||
Cursa limitatori spate | 1000 mm | ||
Lungime (F) | 5550 mm | ||
Inaltime (H) | 2165 mm | ||
Latime (G) | 3340 mm | ||
Capacitate rezervor ulei hidraulic | 250 litri | ||
Puterea motorului | 10 kW | ||
Greutate | 10800 kg |
Configuratia masinii
Actionarea si reglarea automata CNC a limitatorilor spate (back gauges)
Limitatori spate actionati de suruburi cu bile cu cursa de 1000 mm, motor A/C si variator
Basculare automata a limitatorilor spate dupa o cursa de 1000 mm
Comanda NC ELGO P40Touch 5.7", Germania
2 viteze de taiere, la viteza rapida capacitatea este la 60% din capacitatea maxima
Controlul manual a reglarii interstitiului dintre cutitele de taiere, cu levier lateral
Controlul lungimii de taiere
Evidentierea liniei de taiere
Masa cu bile de transfer
Brat de perpendicularitate, lungime 1 metru, cu rigla, opritor si canal T
Brate suport frontale, cu rigla, cu opritoare si canal T
Set de cutite superioare si inferioare standard de mare calitate
Cutite superioare cu 2 muchii taietoare, cutite inferioare cu 4 muchii taietoare
Imbinari cilindrice cu functionare uscata (intretinere usoara)
Norme de conformitate CE cu aparatori de siguranta, senzor si bariera de lumina din spate
