Gleason GBX
Descriere

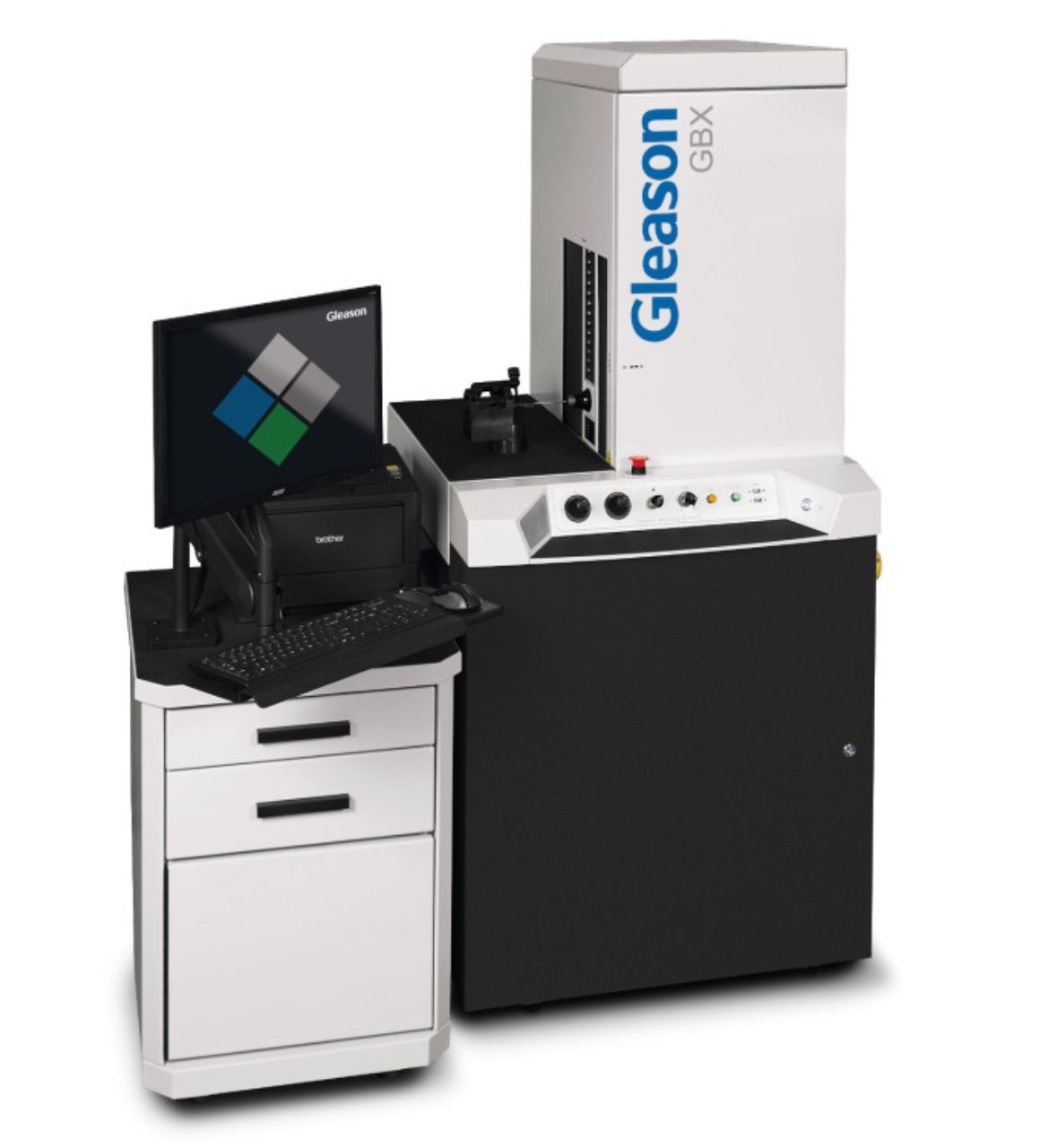

Masina de Inspecție Cutite Stick Gleason GBX (High Precision Stick Blade Inspection)
Gleason GBX este o solutie de inalta precizie, bazata pe platforma CMM (Coordonate Measuring Machine) a Gleason, destinata verificarii geometriei noilor cutite stick, dezvoltarii de cutite si inspectiei în volume limitate.
Echipamentul asigura o masurare rapida, precisa si repetabila.
Aplicatii si Versatilitate
-
Obiectiv: Verifica cu o precizie extrem de ridicată geometria cutitelor noi.
-

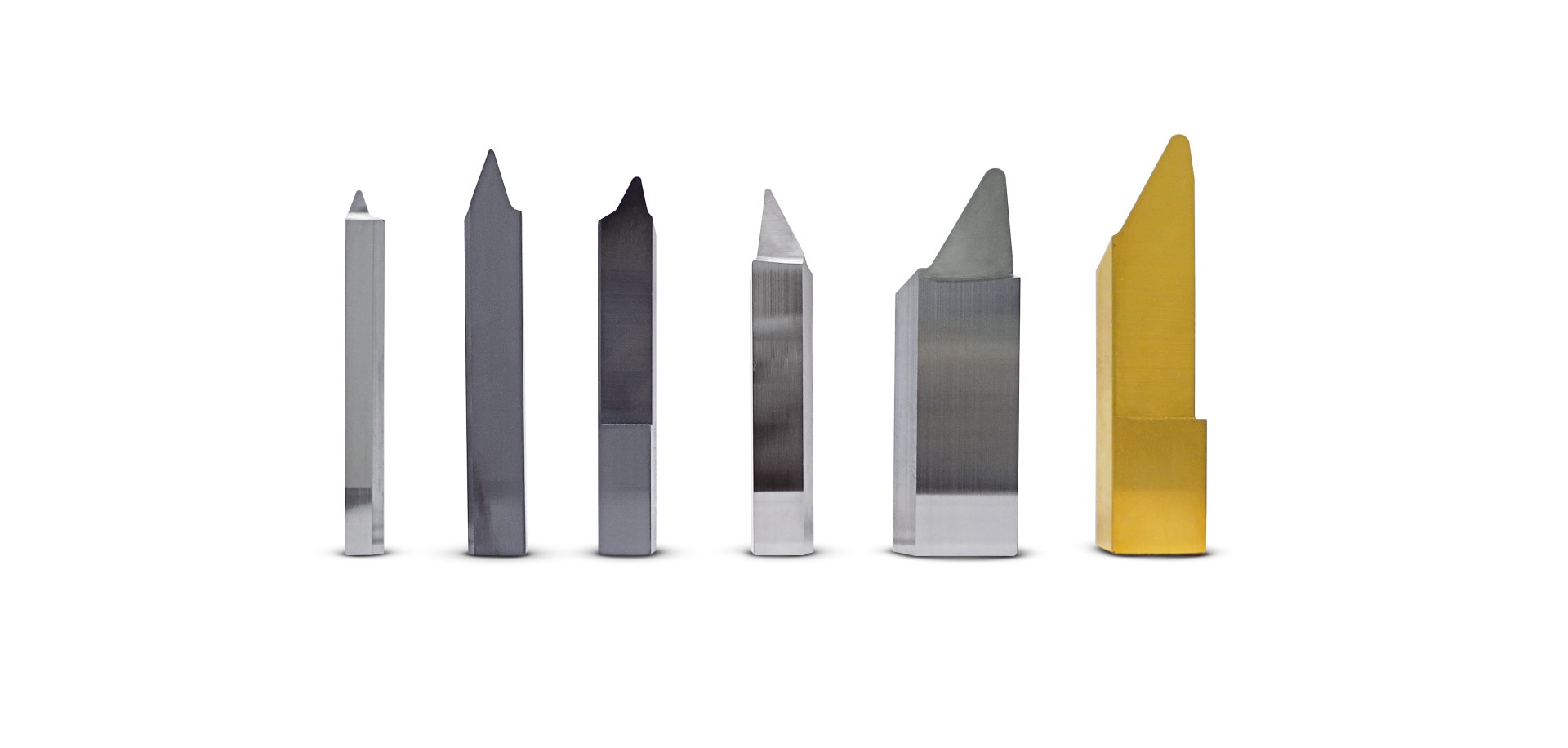

Flexibilitate: Serveste la inspectia tuturor tipurilor si formelor de cutite stick, atat Gleason, cat si Non-Gleason.
-

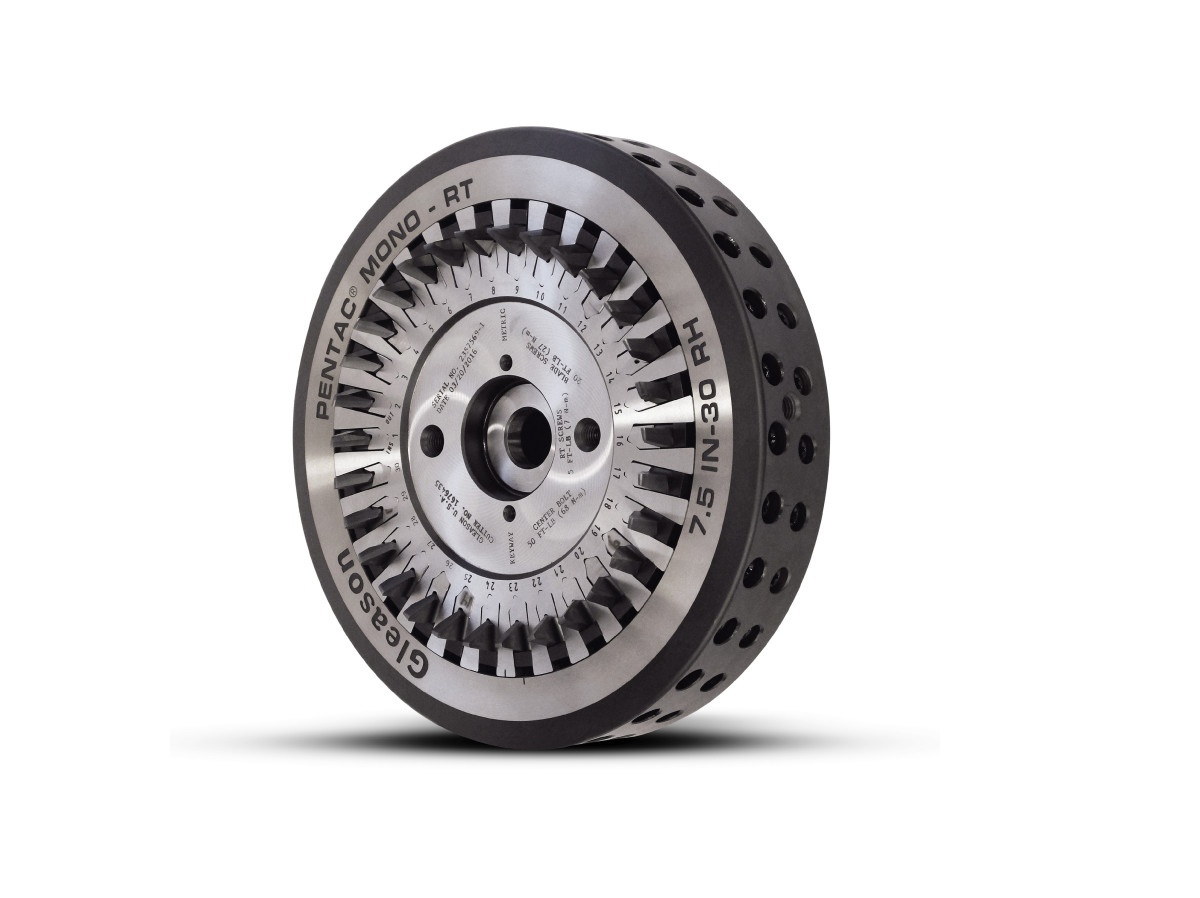

Domenii de Aplicare: Potrivita pentru dezvoltarea de cutite si inspectia de precizie a cutitelor pentru angrenaje conice (Bevel Gear) si sisteme de frezare Power Skiving Cutter.
Masuratori de Inalta Precizie
Masina GBX este capabila sa inspecteze, sa masoare si sa calculeze o gama larga de parametri geometrici ai cutitelor:
| Caracteristica | Valoare Măsurată / Rezoluție |
| Domeniu de Măsurare X | 100 mm |
| Domeniu de Măsurare Y | 190 mm |
| Domeniu de Măsurare Z | 190 mm |
| Rezoluție Axial Liniară | 0,1 µm |
| Parametrii Calculați | Unghi de presiune (Pressure angle), unghi de degajare (clearance angle), rake lateral (side rake) si frontal (front hook angle), distanta dintre cutite (blade distance), distanta frontala a fetei (front face distance) si multe altele. |
Productivitate si Flux de Lucru
-

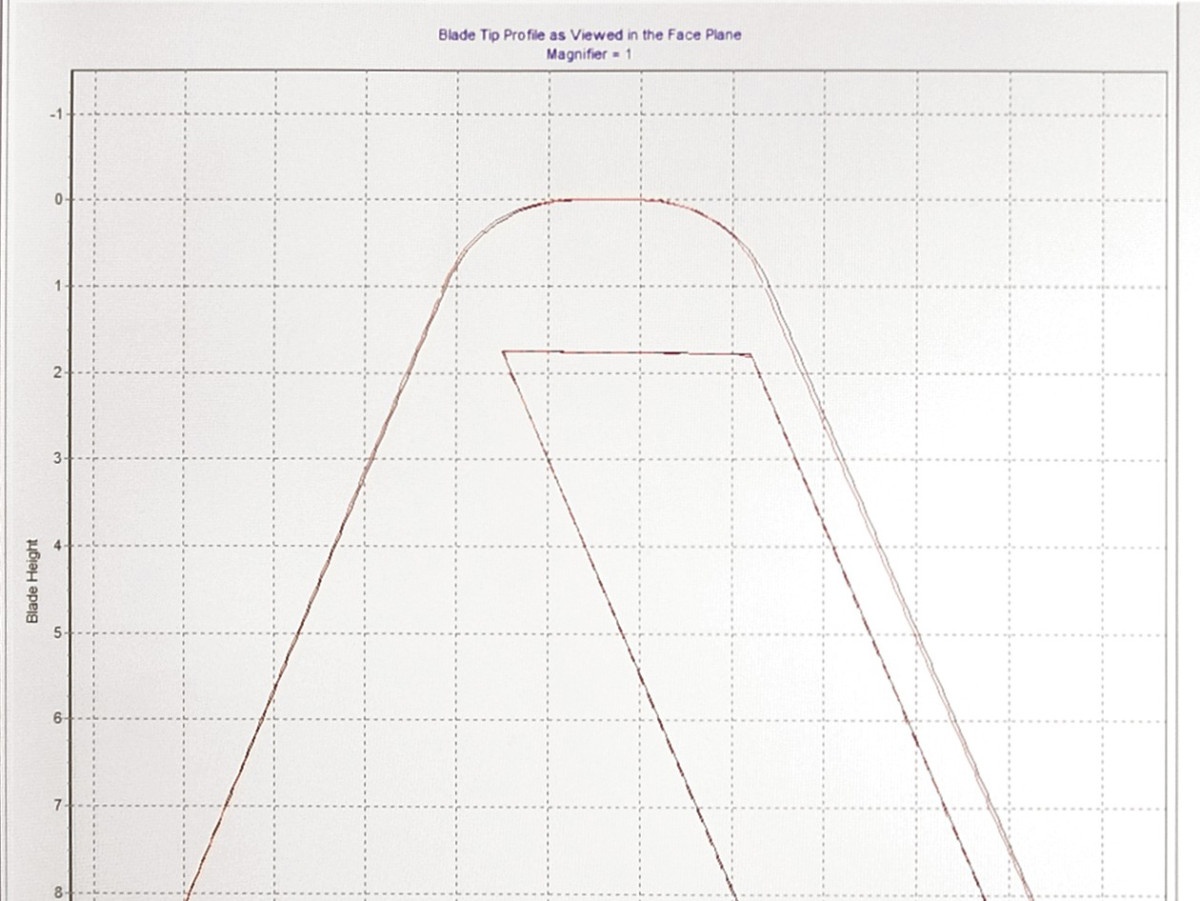

Operare Simplificată: Ofera o reprezentare grafica a profilelor cutitelor (blade profiles) cu functie de referinta (datum off capability), reducând influenta operatorului si asigurând repetabilitatea.
-
Conectivitate (Closed Loop): Se interconecteaza cu software-ul Gleason Automated Blade Evaluation (GABE) si se poate conecta în retea cu masinile de ascutit Gleason BPG pentru a genera corectii automate (closed loop), mai rapide si mai precise.
-
Productivitate Maximă: Prin ascutirea si inspectia mai eficiente, masina contribuie la maximizarea productivitatii si a duratei de viata a sculelor.
