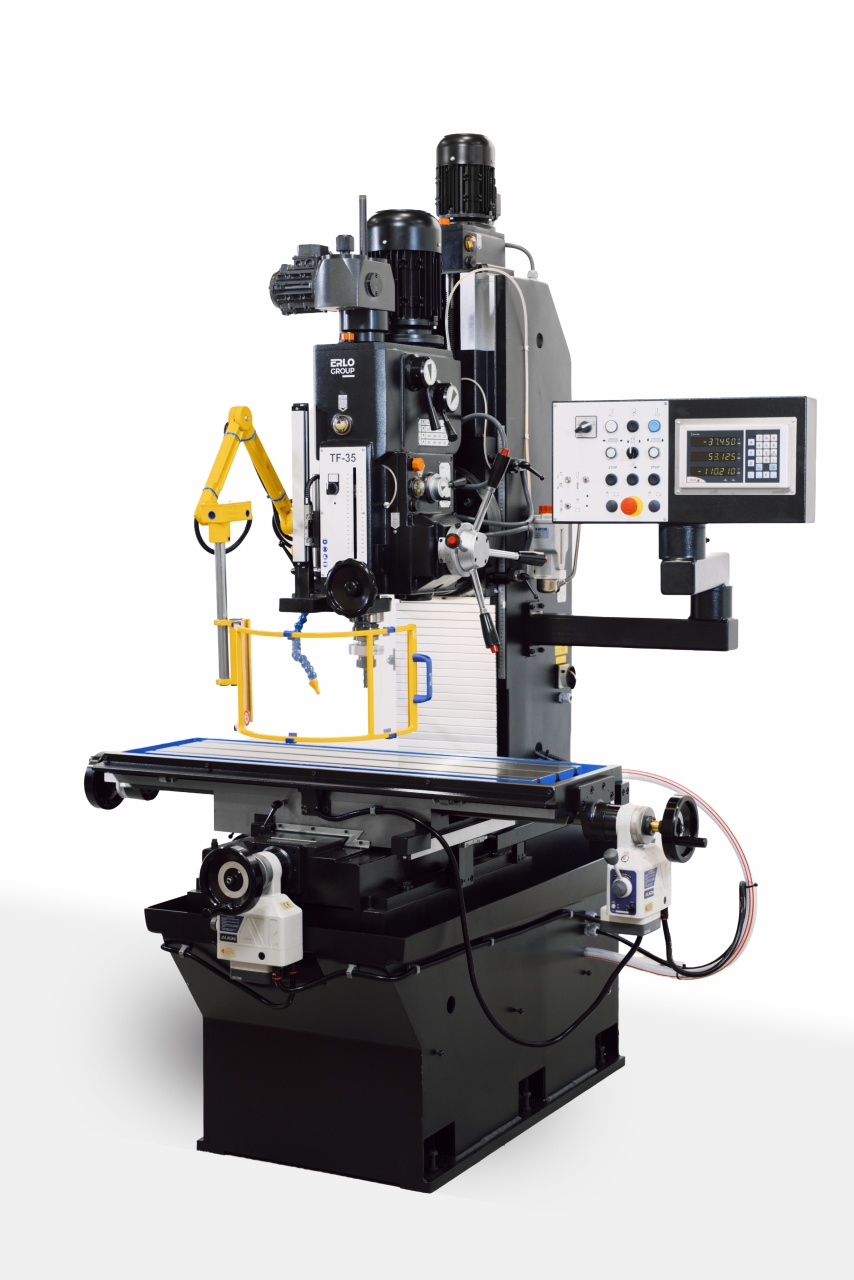

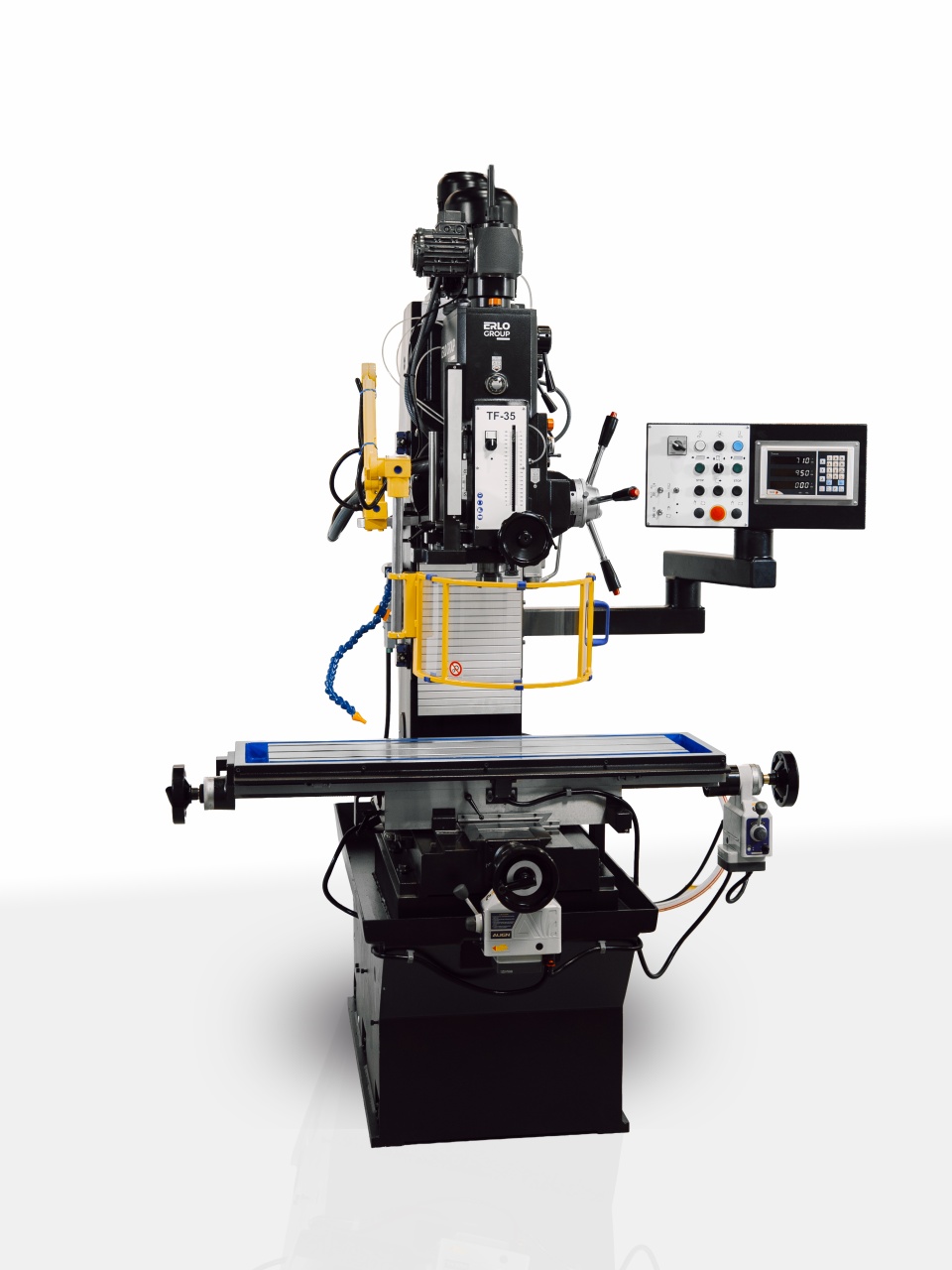

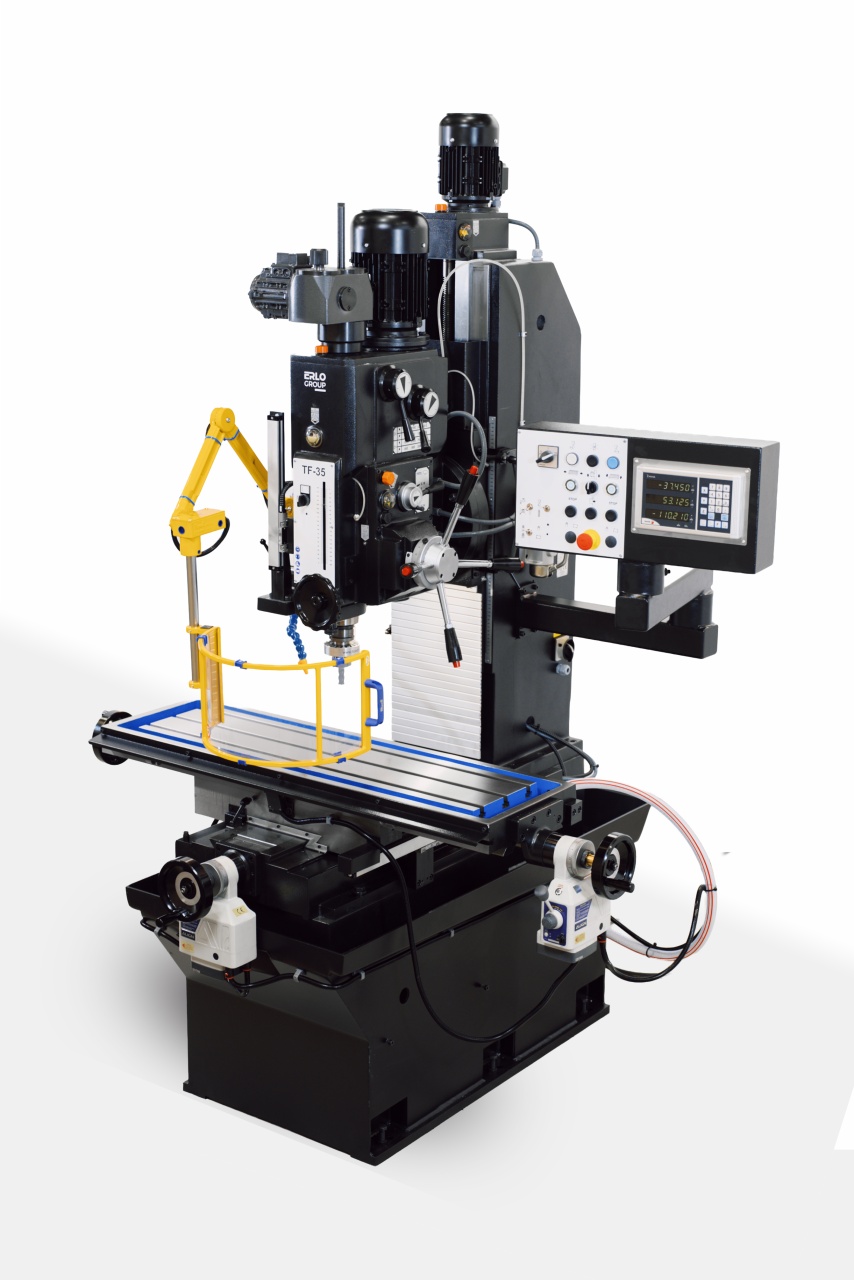

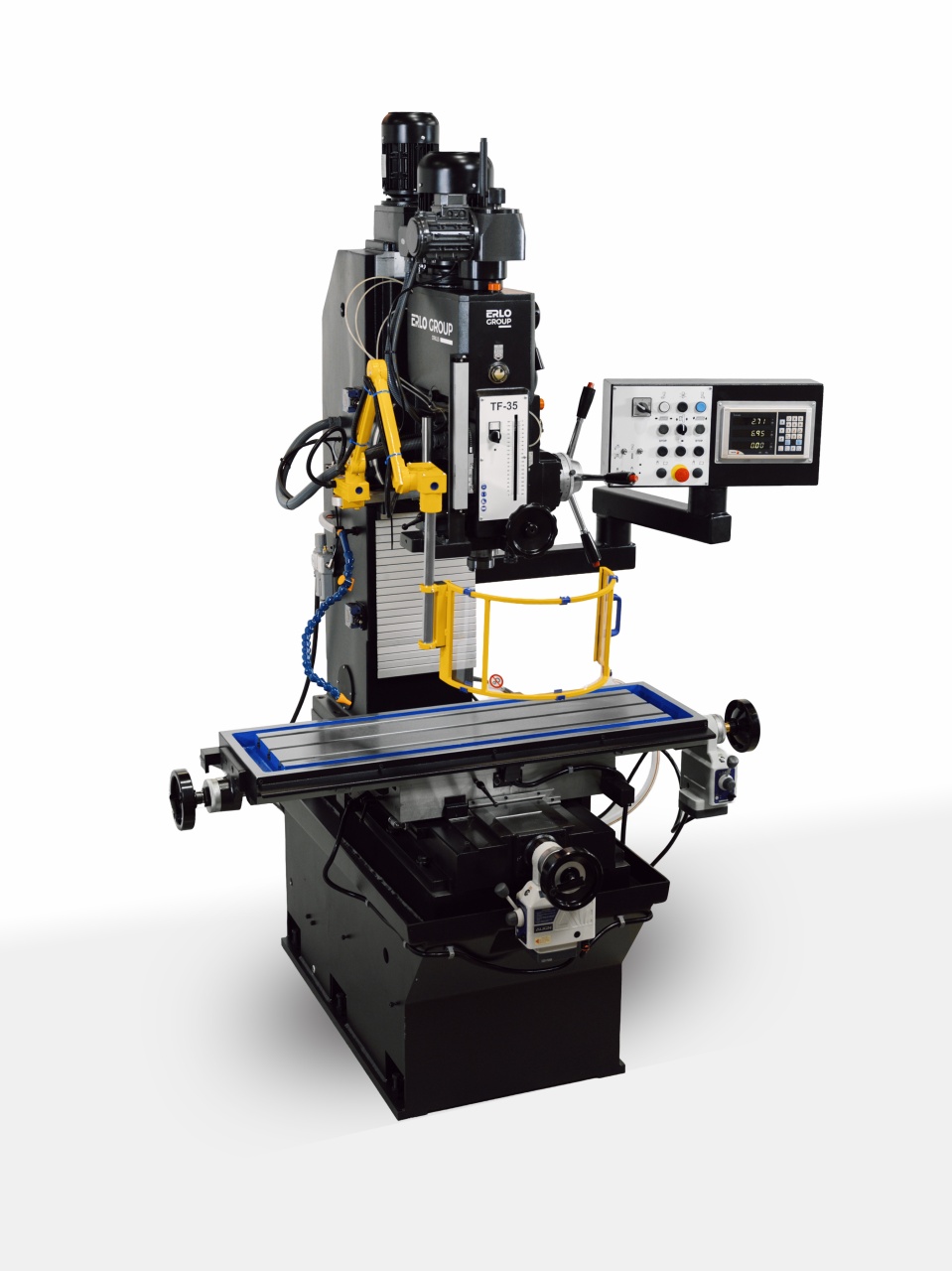

Masina de gaurit cu coloana si avans automat TF-35 ERLO

Descriere

Erlo TF.35 face parte din seria TF (Gear Transmission) a producatorului spaniol Erlo, o gama de masini de gaurit-frezat construite pentru prelucrari de precizie in productie industriala. Masina se distinge prin transmisia prin roti dintate calite si rectificate, avans automat cu ambreiaj electromagnetic, masa cu coordonate si constructie cu baza fixa si cap culisant (fixed base and sliding head).

Coloana prismatica si capul motorizat deplasabil ofera rigiditate si precizie ridicata in timpul operatiilor de gaurire, filetare si frezare. Masa transversala, cu caneluri tip "T", poate fi inclinata la 45° pe fiecare parte, iar echiparea standard include roata frontala pentru avans fin sensibil, sistem de lubrifiere manuala pentru ghidaje, coloana si masa, precum si sistem de racire cu lichid de racire (coolant).

Masina este echipata complet pentru functionare in siguranta: buton de urgenta, selector de sens de rotatie, echipament electric la joasa tensiune, placa de comanda montata pe brat articulat si aparatoare de gaurire cu microintrerupator de oprire. Constructia respecta normele CE.

Caracteristici cheie

Avans automat cu ambreiaj electromagnetic
Masa cu coordonate (coordinates table)
Baza fixa si cap culisant (fixed base and sliding head)
Transmisie prin roti dintate, calite si rectificate
16 trepte de turatie (94 – 2.225 rpm, la 50 Hz)
3 trepte de avans automat (0,10 – 0,18 – 0,24 mm/rot)
Con arbore principal MT.4
Masa transversala inclinabila 45° pe fiecare parte
Deplasare motorizata a capului (headstock)
Coloana prismatica
Pompa manuala de gresare pentru ghidaje, coloana si masa
Opritor reglabil pe adancime
Roata frontala pentru avans fin sensibil
Echipament de racire (coolant)
Sistem de fixare a sculei (tool spanning system)
Echipament de iluminat
Intrerupator principal, buton de urgenta, selector sens de rotatie
Echipament electric la joasa tensiune
Placa de comanda pe brat articulat
Aparatoare burghiu cu microintrerupator de oprire
Constructie conforma cu normele CE

Specificatii tehnice

Caracteristica	Valoare
Model	Erlo TF.35
Cod produs	F35021001
Serie	TF (Gear Transmission)
Capacitate gaurire in otel de 70 kg (mm)	35
Capacitate filetare in otel de 70 kg (mm)	M35
Capacitate frezare (mm)	55
Transmisie	Roti dintate (calite si rectificate)
Numar si gama de turatii (rpm, la 50 Hz)	16 trepte, 94 – 2.225 rpm
Tip avans	Automat
Numar si gama de avansuri	3 trepte: 0,10 / 0,18 / 0,24 mm/rot
Ambreiaj	Electromagnetic
Putere motor principal	0,9 / 1,5 kW
Turatie motor principal	750 / 1.500 rpm
Con arbore principal (spindle)	MT.4
Cursa arbore principal (adancime gaurire)	180 mm
Distanta arbore principal – coloana	390 mm
Distanta arbore principal – masa	Min. 300 / Max. 900 mm
Dimensiuni masa transversala	360 x 1.220 mm
Cursa masa transversala manuala (standard)	X = 700 mm / Y = 360 mm
Cursa masa transversala motorizata (optional)	X = 650 mm / Y = 350 mm
Masa cu caneluri tip "T"	Da
Masa inclinabila	45° pe fiecare parte
Deplasare motorizata a capului (headstock)	Da
Coloana prismatica	Da
Pompa manuala de gresare (ghidaje, coloana, masa)	Da
Opritor reglabil pe adancime	Da
Roata frontala pentru avans fin sensibil	Da
Echipament de racire	Da
Sistem de fixare a sculei	Da
Echipament de iluminat	Da
Intrerupator principal	Da
Buton de urgenta	Da
Selector sens de rotatie	Da
Echipament electric la joasa tensiune	Da
Placa de comanda pe brat articulat	Da
Aparatoare burghiu cu microintrerupator de oprire	Da
Norme CE	Da
Greutate neta / bruta	1.572 kg
Dimensiuni ambalaj (L x l x H, mm)	2.690 x 1.750 x 1.780 mm
Volum ambalaj	7,11 m³
