Surftest SJ-310, Mitutoyo 178-570-21, 17.5 mm
Descriere

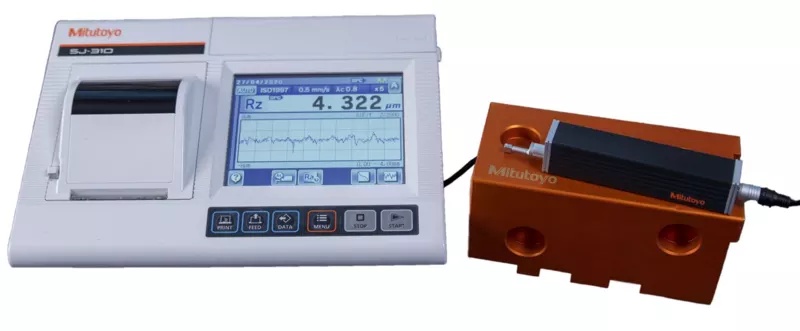

Mitutoyo Surftest SJ-310 (Model: 178-570-21D) reprezinta un rugozimetru portabil de inalta performanta, proiectat pentru masurarea rapida, precisa si analiza detaliata a rugozitatii suprafetelor direct pe linia de productie sau in laboratoarele de metrologie. Echipat cu o unitate de antrenare cu o cursa de 17.5 mm si un ecran tactil color generos, acest instrument asigura o operare intuitiva, evaluari statistice complexe si vizualizarea clara a profilelor si graficelor de masura.
Dispunand de o imprimanta termica integrata si de compatibilitate extinsa cu standardele internationale (ISO, JIS, ANSI, VDA), SJ-310 ofera trasabilitate imediata a datelor si flexibilitate maxima in controlul calitatii pieselor prelucrate mecanic.
Caracteristici Constructive si Avantaje Tehnice

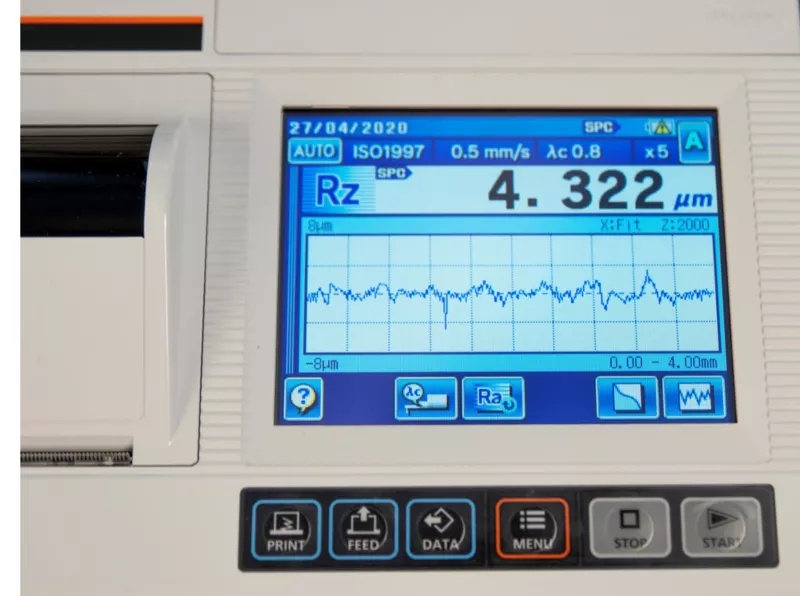

Ecran Tactil Color si Interfata Intuitiva: Display LCD performant care faciliteaza configurarea rapida a masuratorilor, navigarea simpla prin meniuri si afisarea grafica detaliata a rezultatelor.
Unitate de Antrenare cu Cursa de 17.5 mm: Ofera o rectilinitate excelenta a cursei (0.5 µm / 17.5 mm) si un domeniu optim pentru majoritatea aplicatiilor industriale de rugozitate.

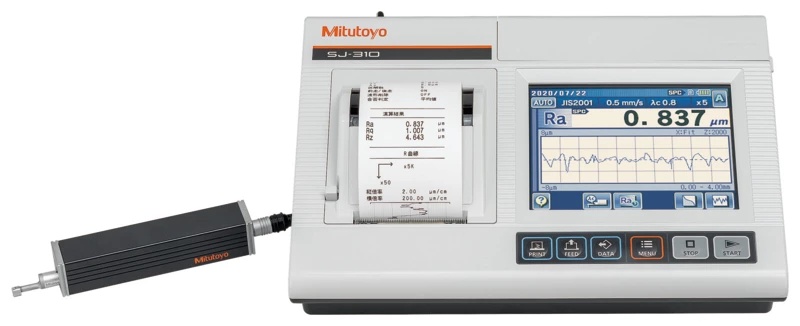

Imprimanta Termica Integrata: Permite listarea instantanee a rapoartelor de masura, a profilurilor si a curbelor de analiza direct la locul de utilizare.

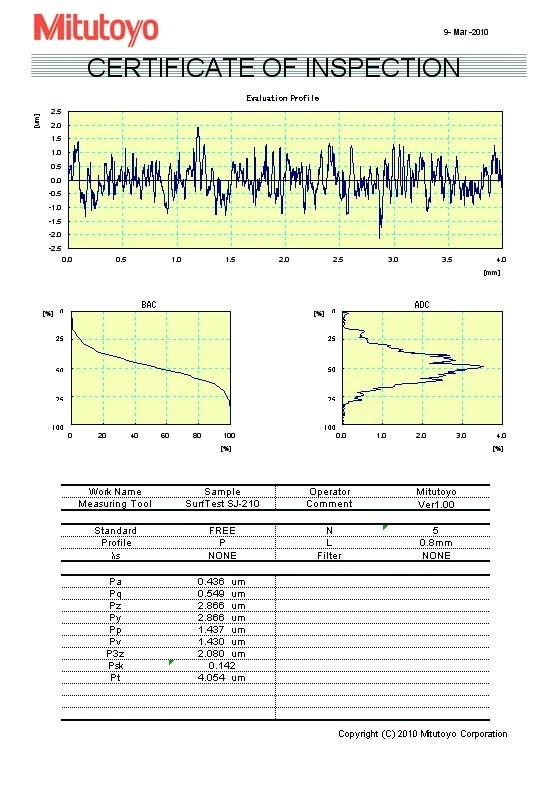

Filtre Digitale si Analiza Avansata: Suport pentru metode multiple de filtrare (Gauss, 2CR75, PC75) si generarea graficelor de tip BAC (Curba Abbott-Firestone) si ADC.
Tabel de Specificatii Tehnice
| Specificatie Tehnica | Valoare / Detaliu |
|---|---|
| Model | SJ-310 |
| Sistem dimensional | Metric (Inch-Metric) |
| Cursa de antrenare (Traverse) | 17.5 mm |
| Viteza de masurare (Measuring speed) | 0.25 mm/s; 0.5 mm/s; 0.75 mm/s; 1.75 mm/s |
| Viteza de deplasare (Drive speed) | 1 mm/s; 5 mm/s |
| Rectilinitatea cursei (Traverse straightness) | 0.5 µm / 17.5 mm |
| Domeniu de masura (Range) | 360 µm (-80 µm la +280 µm); 80 µm; 600 µm (cu palpator optional) |
| Forta de masurare detector | 0.75 mN |
| Pozitionare (Positioning) | ±1.5° (inclinare), 10 mm (sus/jos) |
| Metoda de masurare | Cu patana / Skidded |
| Unghi varf palpator (Stylus tip angle) | 60° |
| Raza varf palpator (Stylus tip radius) | 2 µm |
| Profiluri masurate (Profiles) | Profil Primar (P), Rugozitate (R), Ondulatie (W), MOTIF si altele |
| Standarde aplicabile | EN ISO, VDA, JIS, ANSI si setari personalizate |
| Grafice de analiza | BAC (Curba Abbott-Firestone), ADC (Distributia amplitudinii) |
| Filtre digitale | Gauss, 2CR75, PC75 |
| Lungimi de taiere (Cut-off length) |
λc: 0.08 mm; 0.25 mm; 0.8 mm; 2.5 mm; 8 mm λs: 2.5 µm; 8 µm; 25 µm; Fara (None) |
| Imprimanta (Printer) | Imprimanta termica integrata |
Detalii
Surftest SJ-310, Mitutoyo 178-570-21, 17.5 mm - Recomandarea Vigra
Produse recomandate
-
Surftest SJ-500, Mitutoyo 178-532-01D, 50 mm
60.612,49 RON 89.162,31 RON -
Unitate Autoset, Mitutoyo 178-010
17.471,79 RON -
Unitate de reglare a axei X, Mitutoyo 178-020
9.052,41 RON -
Unitate de nivelare digitala, Mitutoyo 178-030
13.293,75 RON -

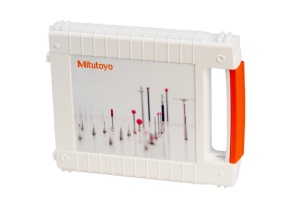

Set de palpatoare pentru CMM M2 Addition, 17 buc., Mitutoyo, K651382
