Unitate de taiere si sanfrenare a tevilor pentru sarcini grele, Protem, 12"-24", TNO FAB-24-1020

Descriere

Unitate de taiere si sanfrenare a tevilor pentru sarcini grele 12"-24"

TNO FAB-24-1020

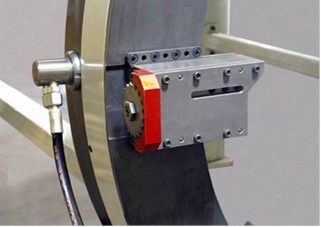

PROTEM TNO-FAB sunt masini de taiere si sanfrenare a tevilor orbitale cu strangere pe diametrul exterior OD, cu actionare electrica si un sistem de strangere actionat hidraulic. Falcile de prindere suplimentare pe partea din fata si din spate a masinii permit reglarea centrarii si faciliteaza alinierea precisa si obtinerea unei perpendicularitati perfecte.
Tevile cu diametre exterioare de la 4" - 72" (114.3mm - 1828.8mm) sunt taiate si sanfrenate intr-un timp foarte scurt.
Masinile pot fi utilizate atat pe santier, cat si in atelier si in liniile de productie.

Caracteristici tehnice
- Interval de prindere si prelucrare: 12" - 24" (323,9 mm - 610 mm) OD
- Actionare electrica: 11.000 W; 400 V (trifazat); 50-60 Hz
- Sistem de prindere: 4 falci de prindere
- Miscare cric de prindere: 100 mm (3,94")
- Lungimea minima a tevii: aprox. 59" (1500 mm)
- Viteza de avans: 1 dinte = 0,08 mm/rotatie; 2 dinti = 0,16 mm/rotatie
- Viteza de rotatie: de la 4,2 rpm la 21,5 rpm
- Greutate: aprox. 1200 kg

Setul de livrare
- Unitate de prelucrare orbitala TNO-12-24
- CE-Actionare electrica cu panou de control si unitate de comanda la distanta
- Cadru-suport din otel sudat
- Unitate hidraulica pentru sistemul de prindere
- 2 x carucioare de scule 100 mm cursa cu cuplaj pentru avans
- In functie de versiunea cu suport de extensie a saniilor sculei pentru diametre mai mici
- Falci de prindere de baza si suplimentare pentru domeniul de prindere mentionat mai sus
- Cheie si suruburi
- Manual de operare

Utilajul include urmatoarele:
TNO FAB-24-K01
Lada de transport din lemn

TNO_FAB-24-1400
Subansamblu kit de ungere

TTNG FAB-4/12-POSUI (TNO FAB-1002)
Carucior pentru urmarirea ovalitatii cu kit placi intermediare si suport cuplaj

O-TTN-TT1-5-H-PL
Cutit de taiere, grosimea maxima a peretelui tevii 35 mm

O-TTN-TT1-5-H-PT
Cutit ascutit, grosimea maxima a peretelui tevii 35 mm

O-TTN-TT2-12-H-2
Cutit pentru sanfrenare 30°, grosimea maxima a peretelui tevii 27 mm

O-TTN-SO-20094
Cutit special pentru sanfrenare J 20°, R1,5

CGV02-11 (ofertat gratuit)
Instruirea operatorilor pentru utilizarea masinii
- Instruirea operatorilor desemnati de Cumparator sau de la orice alta firma desemnata oficial de Cumparator
- Locul de pregatire: unitatea de productie PROTEM
- Autorizare la fata locului: (comunicata de Cumparator)
- Scopul instruirii: utilizarea in mod autonom a echipamentelor mentionate in oferta.
- Durata instruirii: 3 zile lucratoare (7 ore pe zi).
- Numar de participanti: limitat la 5 participanti pe sesiune.
- Program de antrenament: conform programului de testare.
- Cheltuieli de calatorie si cazare: nu sunt incluse in pret.
- Consumabile necesare instruirii: vor fi propuse la cerere.
- Asigurari diverse: nu sunt incluse in pret.
- La finalul instruirii, Vanzatorul va da un certificat de pregatire operatorilor.

Sesiunea de instruire va incepe cu prezentarea regulilor de siguranta care sunt obligatorii inainte de orice instruire si, in general, sunt obligatorii si inainte de utilizarea echipamentului Vanzatorului.
