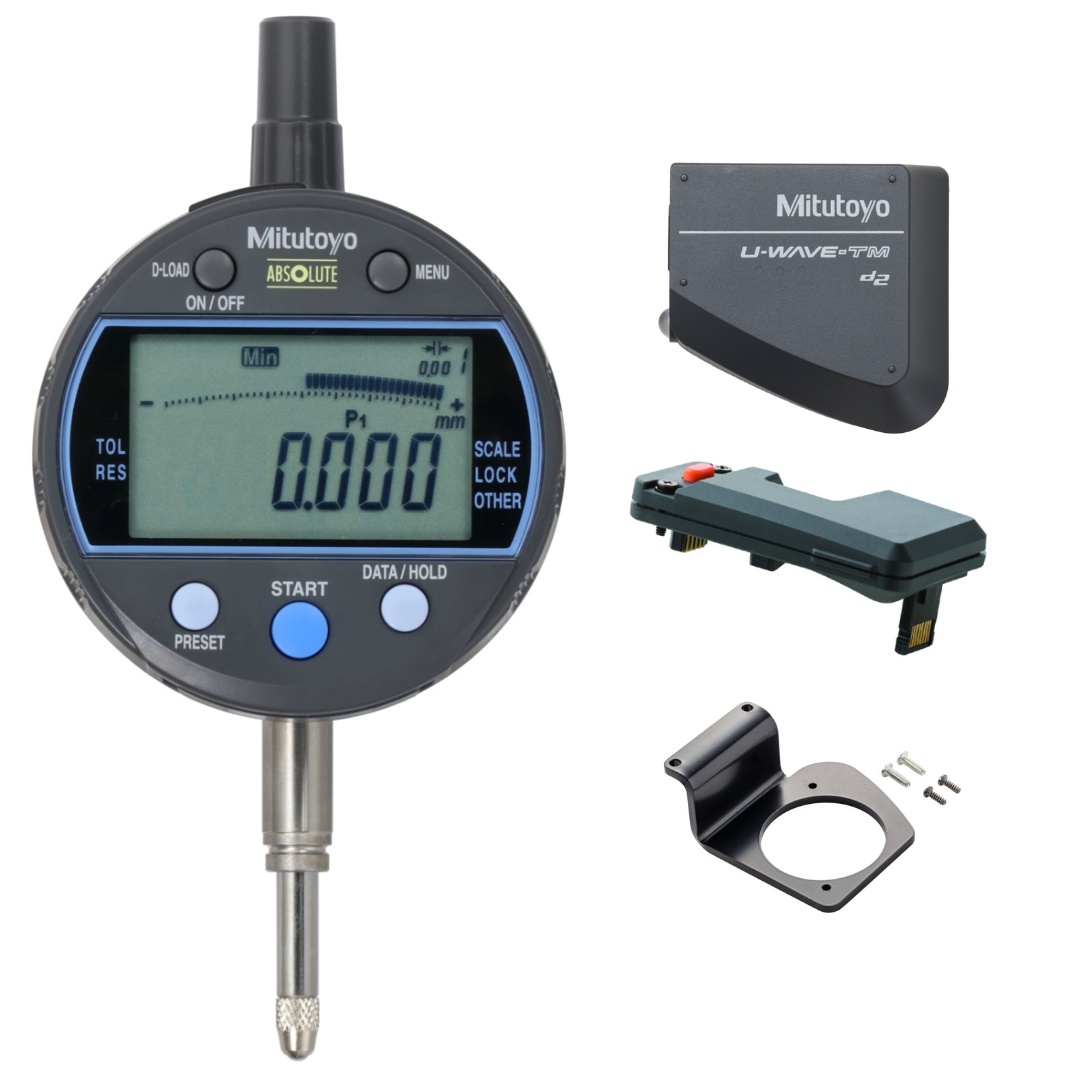

Bundle Comparator Mitutoyo 543-310B-10 + 264-623 + 02AZD790F + 02AZF670

Bundle Mitutoyo 543-310B-10 + 264-623 + 02AZD790F + 02AZF670

Sistem de masurare digitala de inalta precizie cu transmisie wireless a datelor, pentru aplicatii de control al alezajelor

Solutie completa pentru digitalizarea masuratorilor de precizie ridicata efectuate cu indicatoare pentru comparatoare de alezaj (bore gauge), care elimina transcrierea manuala si asigura colectarea centralizata a datelor de masurare.

Componente incluse

Comparator digital Mitutoyo 543-310B-10 (ID-C, pentru aplicatii bore gauge)

• Domeniu: 0–12,7 mm | Rezolutie: 0,001 mm | Precizie: ±0,003 mm
• Histerezis: 0,002 mm | Forta de masurare: ≤1,5 N | Tija: 8 mm, filet M2.5 x 0.45
• Precizie superioara fata de seria standard ID-S — recomandat pentru control dimensional strict al alezajelor
• Functie de retinere a valorii minime — detectare rapida a diametrului gaurii
• Bar graph analog in afisaj (12 scale selectabile) pentru un "feel" similar comparatoarelor mecanice
• Functie GO/±NG pentru verificare rapida in limite de toleranta
• Frecventa de masurare rapida (pana la 50 citiri/secunda) pentru detectarea fiabila a valorilor de varf (peak detection)
• Tehnologie ABSOLUTE — pozitia de referinta este mentinuta permanent, fara resetare la fiecare pornire
• Autonomie baterie: aprox. 12 luni in utilizare normala

Transmitator wireless Mitutoyo 264-623 (U-WAVE-TM, tip buzzer)

• Transmite datele de masurare catre un receptor dedicat U-WAVE-R conectat la PC
• Confirma transferul de date prin semnal sonor (buzzer) si LED verde/rosu/portocaliu
• Protocol wireless 2,4 GHz (IEEE 802.15.4), raza de comunicare ~20 m in camp vizual
• Pana la 100 de unitati conectabile la un singur receptor U-WAVE-R — solutie potrivita pentru posturi multiple de masurare centralizate
• Autonomie: aprox. 400.000 de transmisii cu o singura baterie CR2032
• Export automat in Excel sau software SPC (compatibil MeasurLink)

Cablu de conectare Mitutoyo 02AZD790F (U-WAVE T Connection Cable F)

• Asigura legatura fizica intre iesirea Digimatic a indicatorului si transmitatorul U-WAVE
• Conector drept, tip plain — montaj rapid, fara adaptari suplimentare

Suport de montaj Mitutoyo 02AZF670 (bracket pentru U-WAVE fit)

• Placa de fixare care ataseaza transmitatorul direct pe partea din spate a indicatorului
• Compatibila cu indicatoare ID-C/ID-S, precum si cu grosimetre si micrometre de adancime
• Ansamblu compact — transmitatorul devine parte integranta a instrumentului, fara elemente in exces

Beneficii operationale

• Precizie ridicata pentru control de alezaje: rezolutie de 0,001 mm, functii dedicate (GO/NG, peak detection) pentru masuratori critice de diametru
• Solutie scalabila pentru posturi multiple: un singur receptor U-WAVE-R poate centraliza date de la pana la 100 de transmitatoare, ideal pentru linii de productie cu mai multe puncte de masurare
• Ansamblu integrat: bracket-ul de montaj asigura o configuratie stabila si ergonomica, fara cabluri libere in zona de lucru
• Trasabilitate: date centralizate, exportabile direct in sistemele de management al calitatii
• Reducerea non-conformitatilor cauzate de erori de citire/inregistrare manuala

Recomandat pentru

Departamente de control al calitatii, laboratoare de metrologie si linii de productie cu mai multe posturi de masurare a alezajelor care necesita centralizarea datelor printr-un singur receptor, sub cerinte de documentare SPC/ISO.

Important: acest bundle nu include receptorul U-WAVE-R, necesar separat pentru functionarea sistemului wireless. Spre deosebire de varianta cu transmitator 264-627 (Bluetooth, conectare directa), acest bundle necesita un receptor centralizat.
