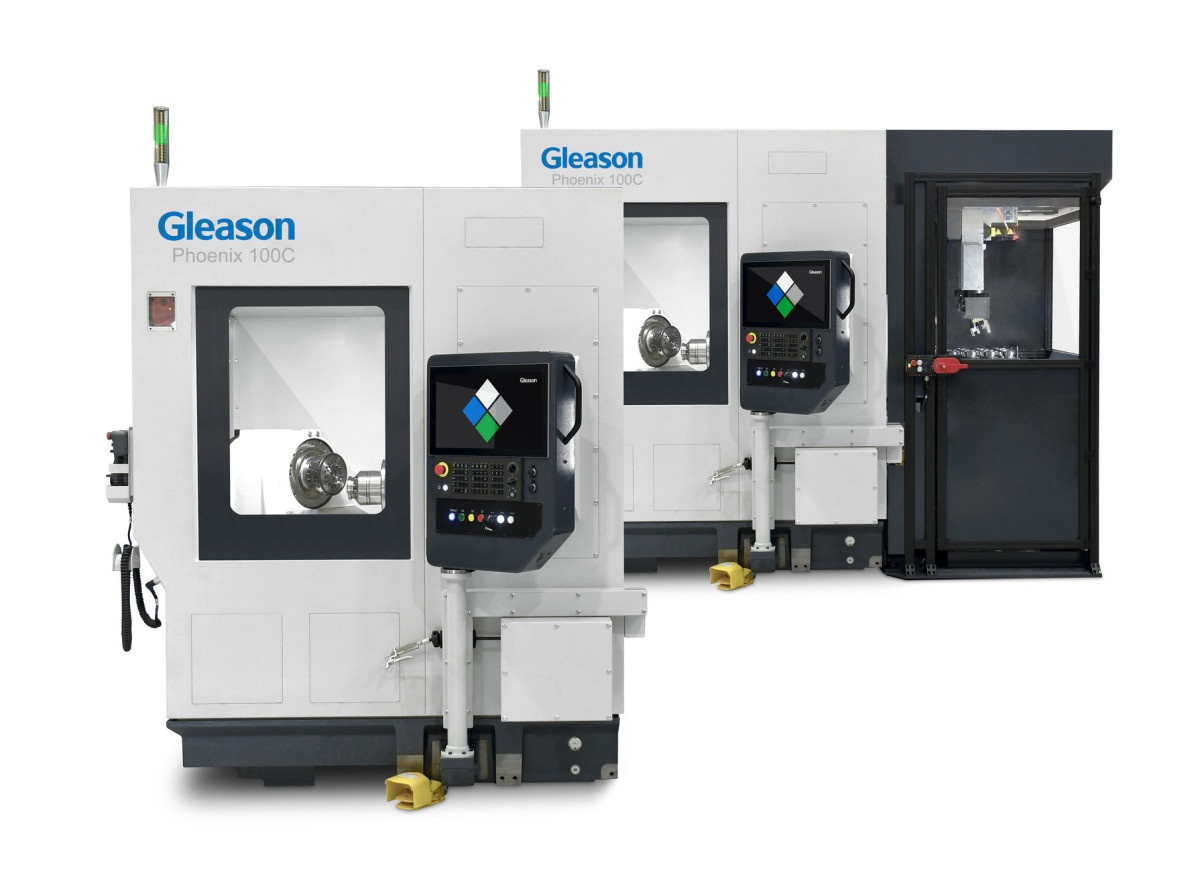

Name: Gleason PHOENIX 100C
Brand: Gleason
SKU: PHOENIX100C

Descriere

Gleason PHOENIX 100C reprezinta o solutie de varf in domeniul prelucrarii de mare viteza a rotilor dintate conice de mici dimensiuni. Conceputa pentru volume mari de productie, in special pentru componente critice din aplicatiile de robotica, scule electrice de mare putere si micromecanica, aceasta masina CNC combina rigiditatea structurala cu dinamica avansata a axelor.

Arhitectura si Controlul Masinii

Constructia masinii este optimizata pentru a minimiza vibratiile si deviatiile termice, asigurand o precizie dimensionala (IT) superioara pe termen lung.

Platforma Cinematica: PHOENIX 100C este un centru de prelucrare complet CNC cu 5 sau mai multe axe controlate simultan. Axele X, Y si Z gestioneaza pozitionarea, in timp ce axele de rotatie A si B controleaza pozitia arborelui piesei si, respectiv, a capului sculei.
Structura Rigida: Batiul masinii este construit pentru o rigiditate exceptionala (adesea dintr-un material compozit sau fonta masiva), esentiala pentru a sustine fortele de frezare intermitente specifice prelucrarii cu freza disc (circular cutter) sau freza de tip stick blade.
Control CNC Avansat: Echipata cu un sistem de control numeric de inalta performanta (Fanuc sau Siemens), masina permite o programare complexa, inclusiv compensarea dinamica a erorilor de pozitie si viteza in timpul frezarii.

Procesul de Prelucrare si Performanta

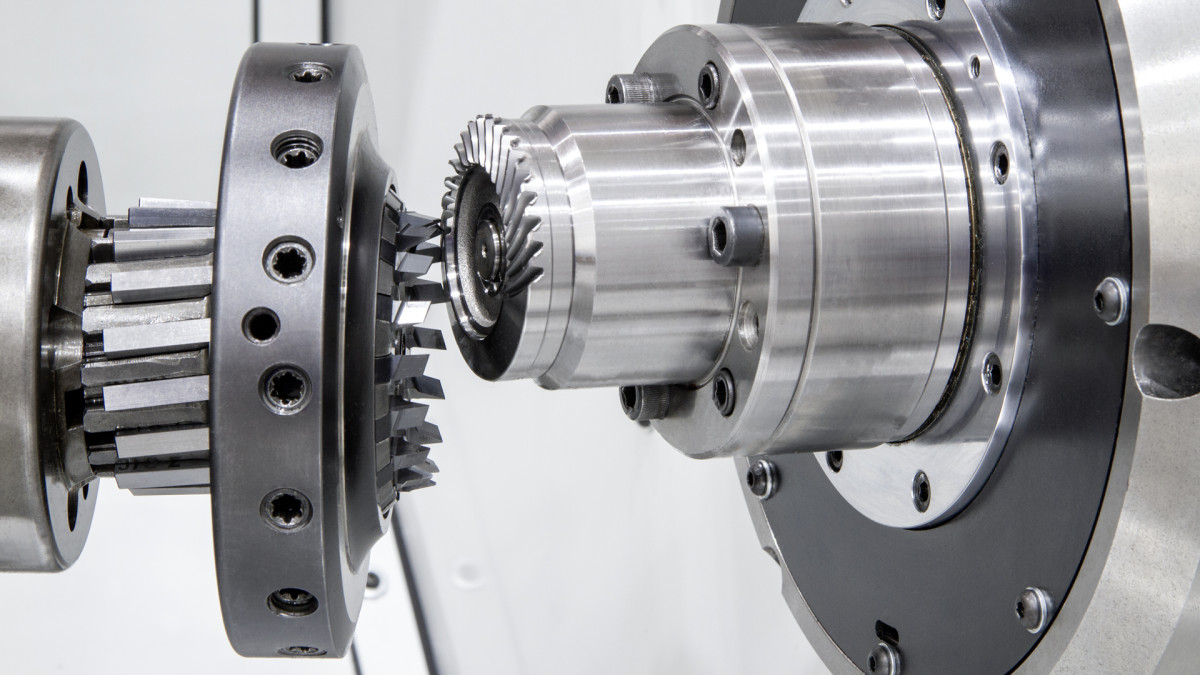

Imagine zona de lucru Gleason PHOENIX 100C

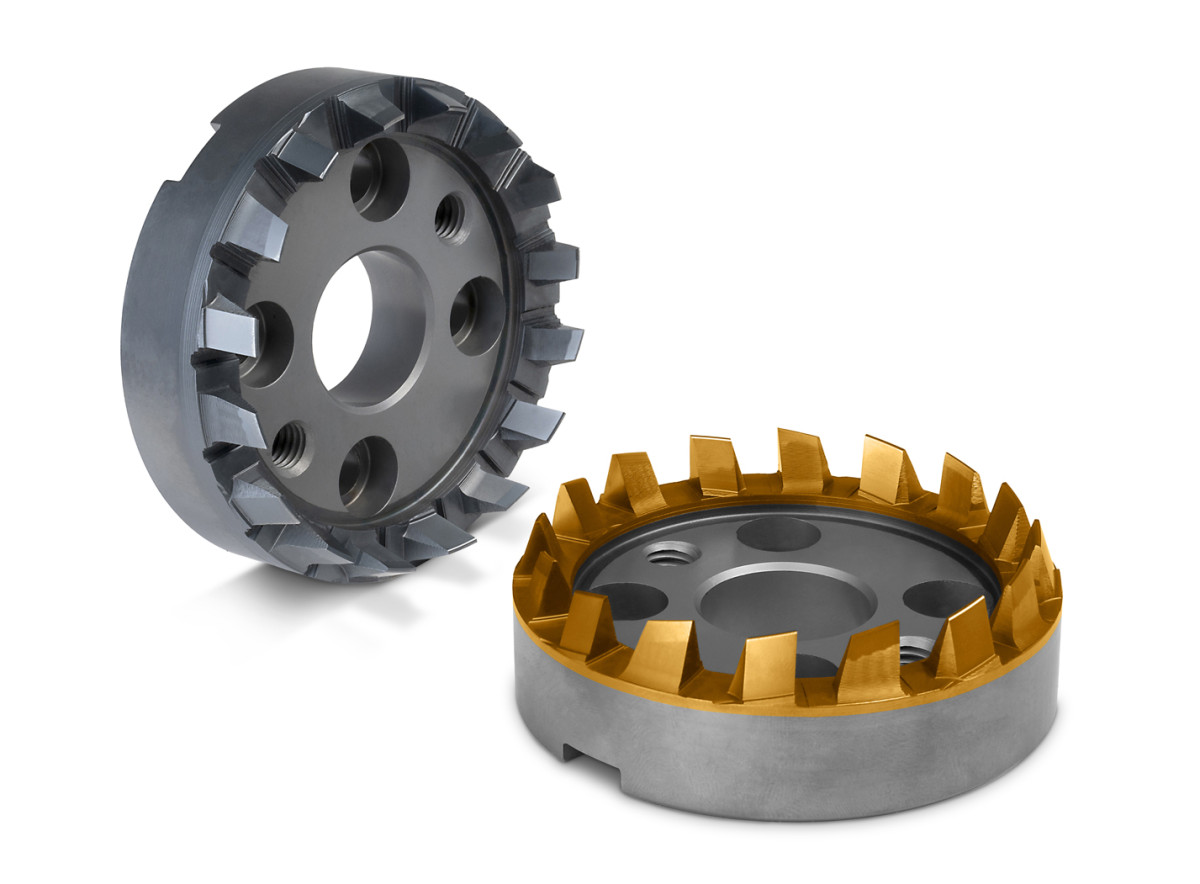

Imagine scula frezare cu placute din carbura

PHOENIX 100C exceleaza in viteza de frezare, fiind destinata productiei rapide si robuste de piese mici.

Caracteristica Operationala	Detaliu Tehnic	Implicatie in Productie
Diametru Piesa Max. (Estimat)	100 - 150 mm	Focus pe componente de precizie pentru roboti/unelte.
Viteza Ax Principal (Scula)	Dinamica Ultra-Rapida (High RPM)	Timpi de ciclu redusi, esentiali pentru productia de volum (mass production).
Tip de Frezare	Frezare Generatoare/Non-Generatoare	Flexibilitate in utilizarea diferitelor metode de cut-to-size (ex: metoda Formate) sau generating (ex: metoda Coniflex).
Precizie (Acuratete)	Nivel de precizie superior AGMA/ISO	Asigura tolerantele stranse necesare pentru aplicatiile cu zgomot redus si transmisie de cuplu inalta (ex: mecanisme robotice).

Tehnologia Sculei: Masina utilizeaza scule de frezare de inalta performanta (ex: cutters Gleason cu placute interschimbabile) pentru a minimiza timpul de nefunctionare si costurile sculelor. Schimbarea rapida a sculelor este facilitata de sistemele automatizate.

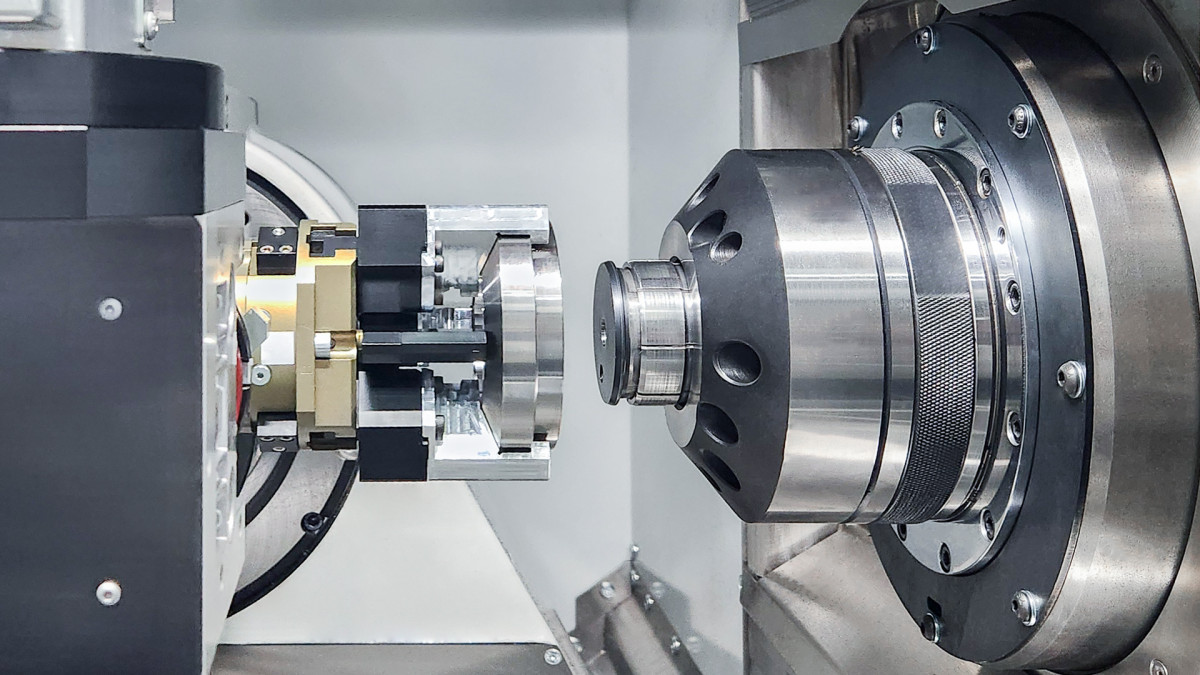

Imagine a zonei de lucru cu sistemul de preluare dublu (double-gripper)

Interfata Grafica de Utilizator

Interfata Operatorului a lui PHOENIX 100C ruleaza pe platforma sistemului CNC, utilizand un software proprietar Gleason optimizat pentru procesul de frezare conica. Aceasta Interfata Grafica de Utilizator este conceputa pentru a simplifica introducerea complexa a parametrilor geometrici ai rotii dintate (ex: module, unghiul de helix, face width si dedendum). Interfata ofera o vizualizare grafica a setarii sculei si a simularii procesului, permitand operatorului sa verifice traseul sculei si sa efectueze fine-tuning rapid, bazat pe feedback vizual in timp real. Accesul bazat pe roluri (role-based access) asigura ca doar personalul autorizat poate modifica parametrii critici de control ai procesului (PCMs - Process Control Metrics).

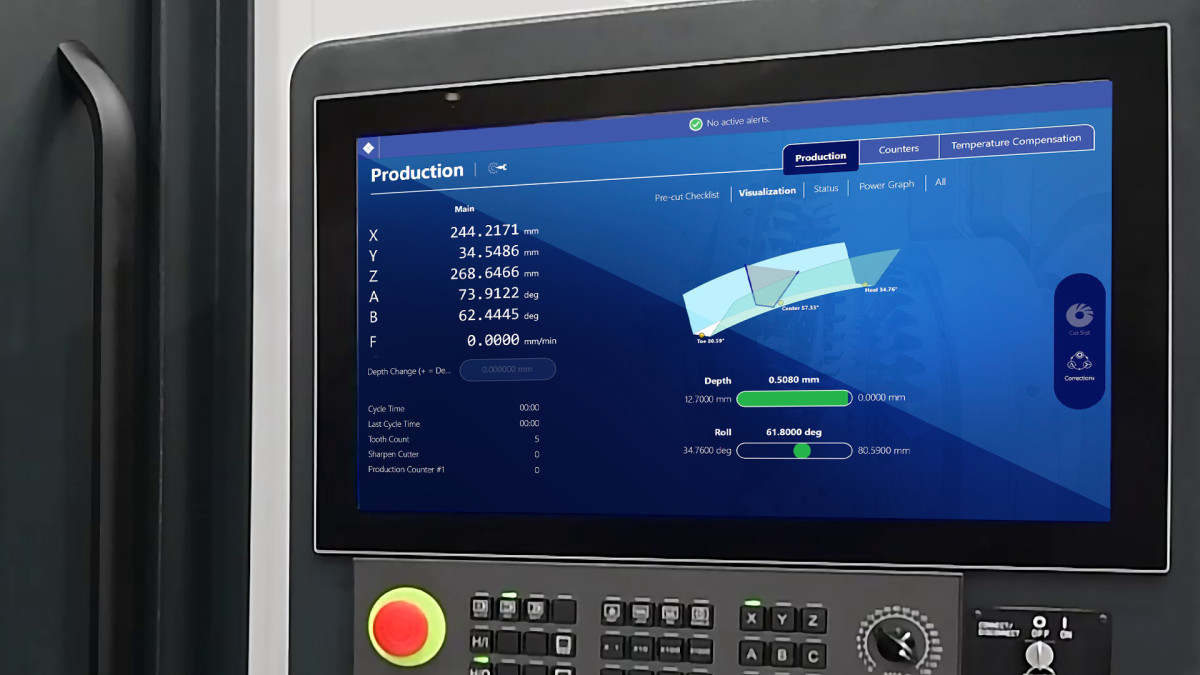

Imagine a interfetei software Gleason PHOENIX 100C

Versatilitate si Aplicatii Specifice

Designul versatil al PHOENIX 100C permite prelucrarea diferitelor tipuri de geometrii conice pe o singura platforma.

Geometrii Suportate: Rotile dintate conice spirale (spiral bevel), hipoidale (hypoid), conice drepte (straight bevel), si piese non-rotunde cu dinti (ex: face clutches).
Integrare in Linii de Productie: Masina este complet compatibila cu solutiile de automatizare (ex: portaluri de incarcare/descarcare sau roboti industriali) pentru a facilita operarea lights-out (fara operator), maximizand astfel Overall Equipment Effectiveness (OEE).

Beneficii Cheie:

Productie robusta si de precizie pentru micro-roti dintate conice.
Viteza de frezare optimizata pentru volume mari (high-volume).
Solutie eficienta energetic si cu amprenta redusa pentru industria roboticii si a uneltelor electrice.
