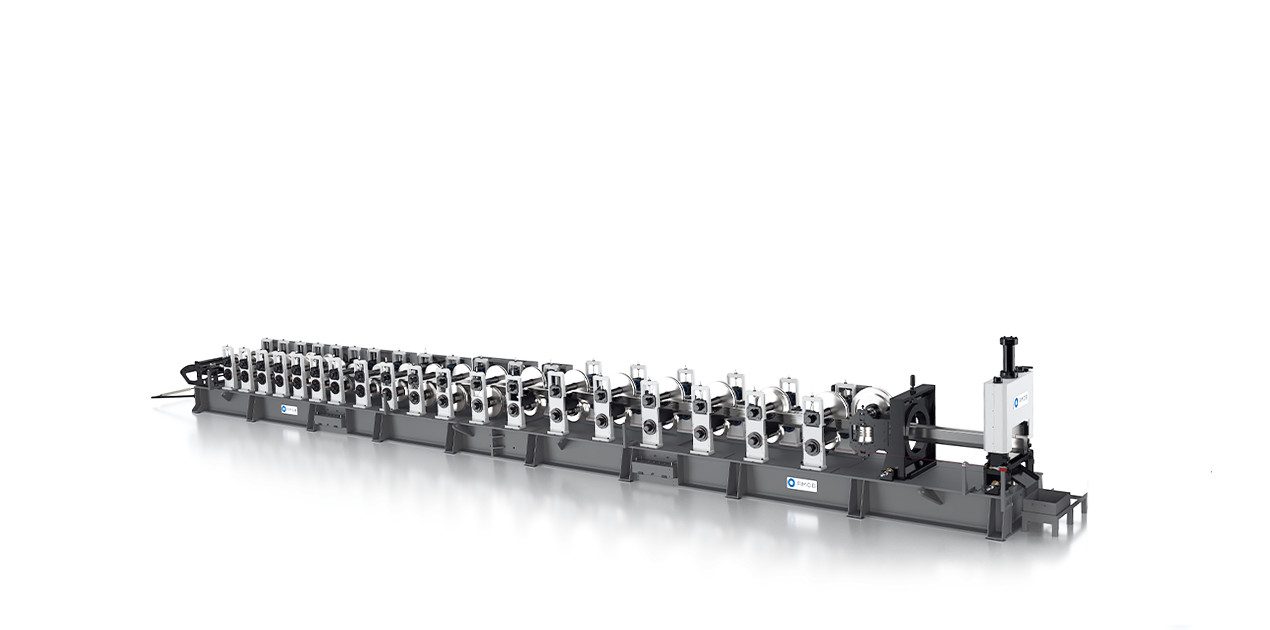

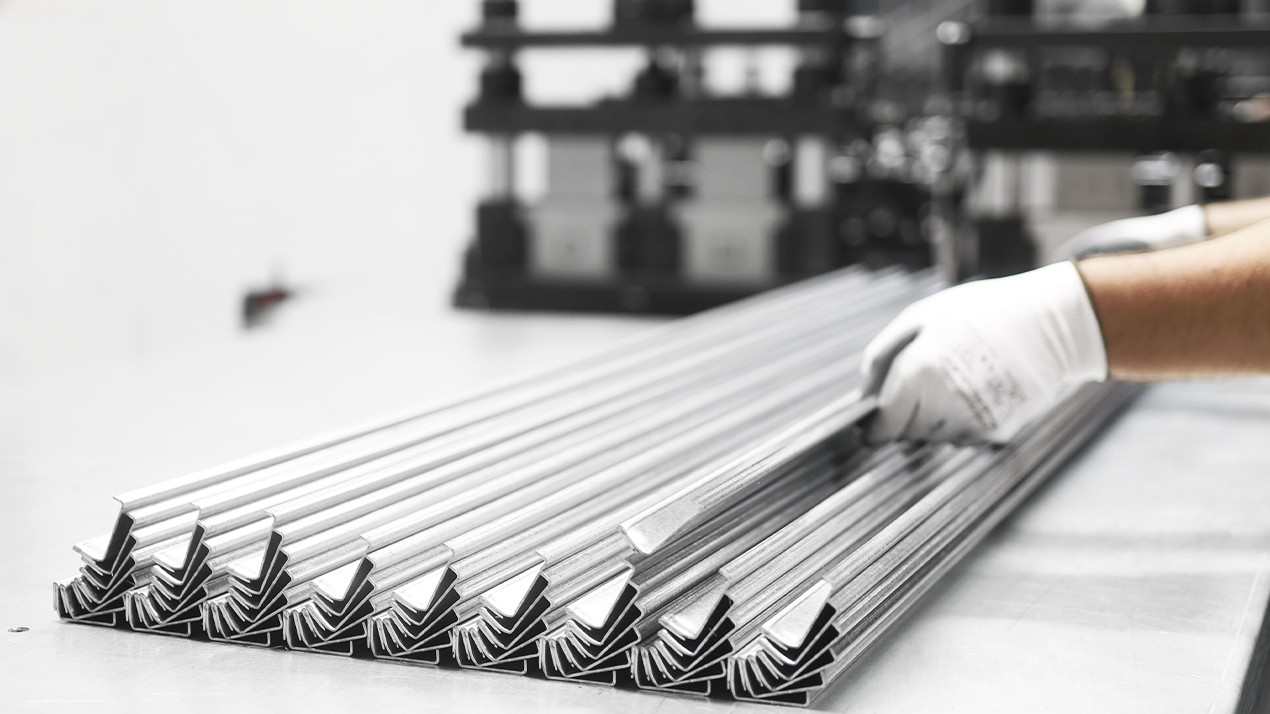

Linie completa de formare a rulourilor pentru a procesa bobina de otel si a produce profile finite

Specificatii produs:

• Material: S 235JR sau S 355JR
• Grosime: pana la 3mm
• Latimea benzii: pana la 900 mm
• Rezistenta la rupere: 275 - 560 MPa

Specificatiile liniei

• Viteza liniei: 10m/min. pana la 20m/min.
• Tensiunea principala de intrare: 400VCA / trifazat / 50Hz
• Puterea liniei: 100Kw
• Sistem pneumatic: 6 bari

Masina de desfasurat

Montata pe o baza din otel electrosudat si destinata sa mentina bobina in pozitia de lucru si corect aliniata, aceasta este formata dintr-un echipament sustinut pe rulmenti si prevazut cu un dispozitiv de expansiune concentrica, cu actionare mecanica. Miscarea de rotire pentru infasurare este actionata de un motor cu roti dintate.

Tambur

• Capacitate: 15 tone
• Motorizat
• Latimea benzii: pana la 900 mm
• Diametrul interior al rolei: 460-520 mm
• Diametrul exterior al rolei. 1500 mm
• Motor de antrenare: 7,5 kW

Presa mecanica

Presa mecanica avand o capacitate de 160 tone si urmatoarele specificatii:

• Puterea presei: 160 Tone
• Dimensiunile placii: 750X1250 mm
• Numarul de curse/min.: 45
• Capacitatea motorului: 18,5 Kw
• Numarul de matrite: 3

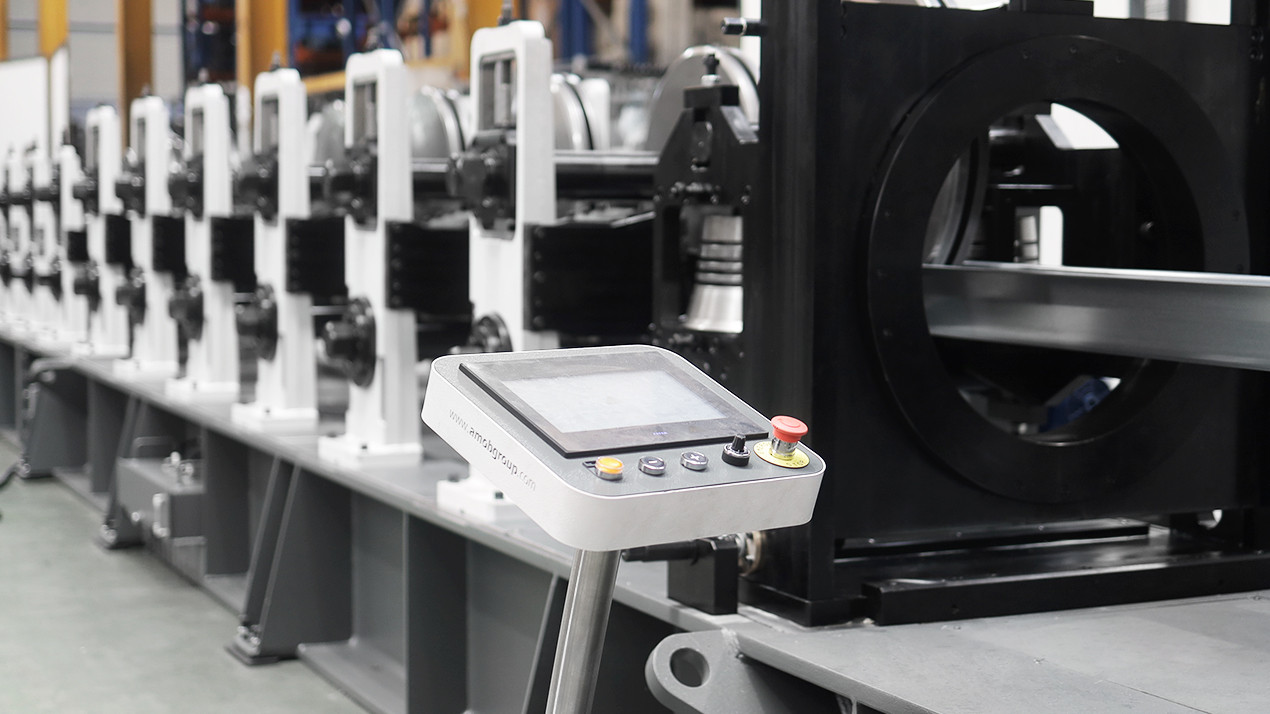

Echipament de formare

Montat pe o placa de baza din otel electrosudat, dimensionat pentru a putea gazdui casete cu maximum 16 operatiuni, este alcatuit dintr-un tren cu axe transportoare, iar actionarea sa este realizata cu ajutorul a doua motoreductoare controlate de un convertor de frecventa si de un mecanism de transmisie.

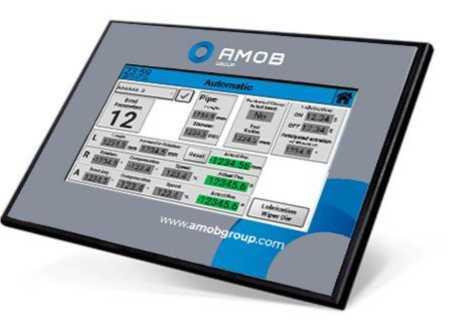

Masina de profilat va fi controlata de un controler programabil cu consola si ecran "Touch Screen".
Motorul activat de un generator de impulsuri, programat la randul sau in functie de lungimea piesei, porneste si opreste succesiv si automat profilatorul, alimentand profilul catre echipamentul de perforare si taiere.
Masina dispune de un ghidaj de intrare pentru alinierea benzii in raport cu axa longitudinala a liniei, precum si de un laminator, la sfarsitul procesului, pentru indreptarea profilului. Acesta este deplasabil transversal prin intermediul unor ghidaje si cu ajutorul unui ax, pentru a fi pozitionat in functie de profilul corespunzator si in functie de caseta care este introdusa.
De asemenea, este echipat cu un sistem de lubrifiere a curelei, format din doua role suprapuse acoperite cu pasla, prin care este trecuta banda. Un rezervor de lubrifiant si distribuitoarele corespunzatoare.

• Caseta poate sustine un numar maxim de capete de: 16
• Capacitate motor: 2 x 30 Kw.
• Diametrul axelor de lucru: 100 (mm)
• Role de formare: Otel CK.45. cu tratament termic

Se vor furniza 2 casete pentru a fi instalate in masina de profilat, in functie de profilul care urmeaza sa fie produs, cu urmatoarele caracteristici:

• Pana la 16 statii de profilare, cu 16 trepte de formare fixate pe placa. Axa inferioara este fixa, iar cea superioara este reglabila.
• Sistem de conectare rapida pentru schimbarea casetelor. Permite schimbarea foarte rapida a casetelor, ori de cate ori este nevoie sa schimbati profilul care va fi produs, obtinand astfel o productivitate foarte ridicata si un timp de de „CONFIGURARE” foarte redus.

Fiecare statie este formata din doi arbori cu role, rectificati si montati cu ajutorul unor rulmenti conici, in ambele suporturi laterale. Ultimele doua statii dispun, de asemenea, de un sistem de reglare care permite, prin intermediul unui ax, adaptarea distantei verticale dintre axe la grosimea benzii.
Angrenajele de transmisie sunt realizate din otel tratat termic prin carburare.

Rolele de formare a profilului sunt montate permanent pe axele lor respective, formând astfel trenul de profile.

Presa de taiere hidraulica

Destinata taierii profilului, intotdeauna cu profilatorul oprit. Aceasta este constituita dintr-o unitate hidraulica. Activarea acesteia este generata de generatorul de impulsuri al masinii de profilat si controlata de Automaton.

• Taiere: Forfecare
• Actionare: Hidraulica
• 3 seturi de lame (unul pentru fiecare tip de profil)
• Toleranta de taiere: +/- 0,5 mm.
• Putere motor 15Kw

Masa pneumatica de intindere

Masa de colectare a pieselor usor de inlocuit/masina de ambalare
Descarcare automata sincronizata
Lungime specificata de client
Lungime maxima 6 m

Echipamente electrice

Acestea sunt centralizate intr-un pupitru, unde se afla diferitele unitati ale liniei. Printre acestea se numara un selector general de operare (manual/automat) a diferitelor elemente din care este compus profilatorul. Acest selector permite, in modul manual, deplasarea oricarui element independent de celelalte.
Intreaga manevra este guvernata de un CNC, cu gestionarea programului, inclusiv un contor de piese.
