Masina hidraulica de indoit si roluit tabla cu 3 role, E79, Seravesi
Descriere
Masina hidraulica de indoit si roluit tabla cu 3 role, E79, Seravesi
E79 este o mașină de îndoit hidraulică cu 3 role compusă din role inferioare pe axă orizontală și o rolă superioară motorizată cu mișcare verticală hidraulică.
Mașinile de îndoit din seria E79 sunt disponibile cu o capacitate de la 25 mm la 300 mm și o lungime a rolelor de la 1000 mm la 6000 mm.
Rezultatul obținut este excelent datorită împingerii mari a rolei superioare care este utilizată în această fază ca presă de îndoire.

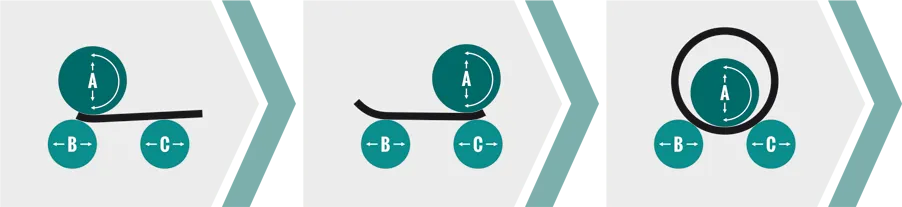

Rolele inferioare se mișcă orizontal și sunt independente una de cealaltă, cu pas variabil, în timp ce rola superioară motorizată se mișcă vertical.
Caracteristicile cheie ale modelului E79:
- ÎNDOIRE grosimi medii și mari (recomandat de la 25 mm la 300 mm). Este mașina ideală datorită designului său particular, deoarece are dimensiuni reduse și o secțiune dreaptă mai scurtă în comparație cu cele patru role, iar datorită înclinării tuturor celor trei role, există posibilitatea de a efectua chiar și procese conice complexe, într-un mod mult mai ușor decât cu patru role.
- PRE -ÎNDOIREA obținută este excelentă datorită împingerii mari a rolei superioare care este utilizată în această fază ca presă de îndoire.
- Rolele inferioare se mișcă orizontal și sunt independente una de cealaltă cu pas variabil, în timp ce rola superioară motorizată se mișcă vertical.
- VERSATIL: prin creșterea distanței dintre rolele inferioare se pot îndoi plăci foarte groase, în timp ce prin reducerea distanței este posibilă îndoirea plăcilor subțiri și astfel crearea de tuburi cu diametru mic. A avea o mașină de îndoit plăci laminate cu axă variabilă este ca și cum ai avea două mașini într-una singură.
- INDEPENDENT: mișcarea celor trei role permite crearea cu ușurință a conurilor. Rolele inferioare și rola superioară se pot înclina independent până la 2°.
- SIGUR: pentru siguranța operatorilor, am făcut posibil, datorită geometriei sale particulare, ca placa să rămână în poziție orizontală în timpul fiecărei faze de lucru. În plus, mașina este echipată cu un buton de oprire de urgență pentru a opri imediat mișcarea acesteia.
- SIMPLU de utilizat și întreținut datorită accesibilității ușoare a componentelor hidraulice și a funcțiilor de diagnosticare de pe panoul de control, care sunt întotdeauna la îndemâna operatorului.
- DIMENSIUNI mici și compacte în comparație cu alte mașini de îndoit care nu necesită fundație până la o anumită dimensiune.
STRUCTURA mașinii de îndoit E79 (certificată CE):
Traverse din oțel electrosudat, supuse unui tratament termic de normalizare.
Cadrele de susținere ale cilindrilor de mișcare ai rolelor sunt din oțel electrosudat și sunt supuse unui tratament termic de normalizare.
Role din oțel aliat special forjat și revenit sau oțel carbon.
– Rolă superioară motorizată cu reductor epiciclic și motor hidraulic.
– Role laterale cu sistem automat de frânare pentru a preveni alunecarea plăcii;
Potențiometre liniare montate pe fiecare rolă (două pe fiecare rolă) care permit controlul electronic al paralelismului dintre role.
Rulmenți radiali montați pe toate rolele, autoaliniați ca rulmenți cilindrici pe două rânduri SKF sau FAG.
Două pompe sau până la șase pentru dimensiunile mai mari pentru o împingere liniară și rotativă maximă. Un sistem cu mai multe pompe produce întotdeauna mișcări simultane, inclusiv posibilitatea atât de rotire, cât și de presare până la capacitatea maximă. În cazul defecțiunii pompei, mașina poate fi acționată chiar dacă performanța este redusă.
Cilindrii sunt fabricați din oțel aliat și oțel carbon cu o tijă cromată și utilizează etanșări de la mărcile principale.
Unitate de comandă hidraulică formată din: unitate motopompă, electrovalve, supape de suprapresiune care garantează protecția la suprasarcină.
Mânere de deschidere hidraulică pentru a permite îndepărtarea tubului produs în poziție orizontală.
Sistem centralizat automat de lubrifiere cu o pompă care are un rezervor autonom, programabil de pe panoul tactil.
Sistem electric Siemens, ABB, Telemecanique, Moeller. Acesta constă dintr-un panou de control mobil cu consolă conectat la mașină cu joasă tensiune și un dulap general unde se află toate celelalte componente electrice, precum și PLC-ul de control al mașinii SIEMENS S7.
Panou tactil de control independent SIEMENS KTP1200 PN cu ecran tactil color de 12”. Prin schimbarea paginilor este posibilă vizualizarea pe ecran a poziției, echilibrului rolelor, configurarea și citirea înclinării rolelor, setarea vitezei acestora (două viteze de rotație), funcțiile de diagnosticare și alarma mașinii.
Modem pentru controlul de la distanță al PLC-ului în cazul modificărilor de software și rezolvarea defecțiunilor mașinii. Sistem de răcire cu aer sau apă pentru ulei hidraulic.
Beneficiile noastre pe scurt:
- Suport de instalare gratuit: Instalare si punere in functiune.
- Training gratuit: Instruire pentru exploatarea utilajelor.
- Asistenta tehnica gratis: Suport pentru conectarea la reteaua electrica.
- Informare prealabila gratuita: Detalii despre puterea electrica necesara inainte de ofertare.
Detalii aditionale:
- Din motive legale legate de siguranta transporturilor masina nu se livreaza cu ulei hidraulic
- Contactati-ne pentru mai multe informatii despre instalare, optiuni si accesorii suplimentare.
- Manual de mentenanta, manualul componentelor, manual de asamblare, conform normelor CE
