Masina CNC de gaurit profile CMA BRD 12000 CNC

Descriere

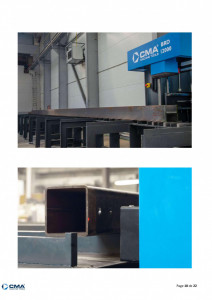

Masina CNC de gaurit profile CMA BRD 12000 CNC
Centrul de gaurire cu portal CMA BRD-CNC este cea mai recenta evolutie a modelelor predecesoare de succes folosite zilnic pe toate continentele lumii. Masina este echipata cu control industrial PC de ultima generatie, servodrivere si servomotoare produse de OMRON (Japonia).

Ce capabilitati ar trebui sa ofere un centru de gaurire profile?

• gaurire rapida si usoara in pozitia exacta (o gaura pozitionata incorect duce la probleme in timpul asamblarii si costuri suplimentare mari)
• potrivit pentru piese individuale (1 sau 2 gauriiri in regim manual) si pentru serii mici si mari
• potrivit pentru gaurire, filetare, zencuire/tesire si marcare/gravare
• executa lucrari de frezare usoara cum ar fi de exemplu gauri alungite

Caracteristici unice ale centrului de gaurire portal BRD-CNC:

• programare grafica intuitiva usoara, inclusiv functia GoTo in regim manual
• programare libera in limbaj ISO (coduri G), de ex. forme de frezare complexe, frezare filet, utilizarea unor unelte speciale precum unelte de debavurare
• axa X cu cursa de 200 mm în timp ce este fixat produsul (pentru operații de frezare)
• interpolare cu 2 axe pe axa X / Y, interpolare cu 3 axe pentru frezare elicoidala (axa X / Y / Z)
• viteza de pozitionare axa X 25 m / min., axa Y 25 m / min.

Echipament standard

• Magazin de scule pentru schimbarea automata a maxim 6 scule
• diametrul maxim portscula 88 mm
• lungimea maxima a sculei 290 mm
• Bacuri verticale hidraulice pentru fixarea profilului
• Cititor laser pentru cautare automata si rapida a pozitiei profilului
• Comanda CNC pentru procese de prelucrare multiple
• PC industrial OMRON cu ecran tactil de 15“(Windows 10) cu hard disk SSD de 128 GB

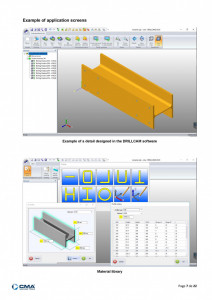

• Programare grafică pe comanda mașinii
• Genereaza un desen 3D al produsului + intrand in operatii si pozitii prin macro-uri
• Operatiile (cicluri de lucru) si datele de taiere sunt setate automat pe baza bibliotecii de scule
• Include nesting grafic, lucrul in 2 statii, simulare 3D si avertizare de coliziune
• Comenzile de repetare pot fi amplasate la intamplare fara a mai fi necesara programarea pieselor
• Piese noi/nestinguri noi pot fi programate in timp ce utilajul functioneaza (Back-Edit)
• Pe langa programarea grafica, este posibila si scrierea manuala a programelor ISO.

• Opțiuni pentru programare
• A 2-a licență pentru programare grafică (pe un computer extern)
• Programare CAD-CAM

Supliment la programarea grafica; Software complet CAD / CAM DrillCam pentru conversia fisierelor 2D DXF, DWG, DSTV, NC, NC1 sau 3D STEP in programe ISO. Software-ul poate fi instalat pe controlul masinii sau, in combinatie cu a 2-a licenta pentru programare grafica, pe un PC extern.

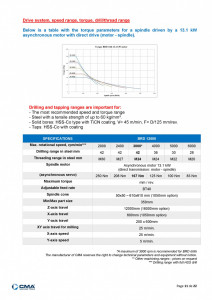

• Sistemul de actionare, gama de turatii si capacitatea de gaurire

Masinile 3RD-CNC sunt disponibile in mai multe modele. Gama de turatii si cuplul pot fi alese pentru a indeplini cerintele optime pentru lucrarile de facut.

*Capacitatile sunt valabile pentru:
- Otel cu rezistenta la tractiune pana la 60 kg/mm²
- Gaurire: cu inserturi HSS acoperite TiCN, V= 45 m/min, F= D/125 mm/rot
- Filetare: tarozi HSS-Co acoperiti, viteza de taiere 20 m/min
Pentru alte tipuri de materiale și / sau scule contactați distribuitorul sau CMA

Configuratia standard
- axe controlate X, Y si Z
- indeplineste standardele Industry 4.0, deoarece incorporeaza protocoalele OPC - UA si MQTT
- PC OMRON cu ecran tactil de 15,4“ Pentium 5 (Windows 10), 8 GB RAM, memorie 128 GB
- interpolare cu 2 axe pentru axa X / Y, inclusiv arce
- interpolare liniara pe 3 axe (X/Y/Z)
- interpolare pe 3 axe (X/Y/Z) pentru frezare elicii
- schimbator automat de scule pentru 6 scule
- masurarea automata a lungimii sculei (sistem de contact)
- detector laser pentru puncte de zero
- sistem de lubrifiere cu cantitate minima de ulei, extern si intern (prin interiorul sculei)
- RJ45 conexiune pentru teleservice, include tot software-ul necesar

Va fi furnizat de către client:
Conexiune Ethernet (RJ 45) langa masina, aceasta permite CMA sa se conecteze la masina pentru:
- verificarea / modificarea programelor masinii
- analizarea eventualelor probleme tehnice (intrerupatoare, drivere etc.)
- incarcare actualizari software
Fara aceasta conexiune, CMA nu va furniza asistenta si eventualele costuri de calatorie ale tehnicianului vor fi facturate.

Date tehnice
