Masina de gaurit in coordonate GRD CNC 6020, CMA, centru de gaurire

Descriere

Masina de gaurit in coordonate GRD CNC 6020, CMA, centru de gaurire

Centrul de gaurire cu portal CMA GRD-CNC este cea mai recenta evolutie a modelelor predecesoare de succes folosite zilnic pe toate continentele lumii. Masina este echipata cu control industrial PC de ultima generatie, servodrivere si servomotoare produse de OMRON (Japonia).

Caracteristici unice ale centrului de gaurire portal GRD-CNC:

• programare grafica intuitiva usoara, inclusiv functia GoTo in regim manual
• programare gratuita/libera in limbaj ISO (coduri G), de ex. forme de frezare complexe, frezare filet, utilizarea unor unelte speciale precum unelte de debavurare
• interpolare cu 2 axe pe axa X / Y, interpolare cu 3 axe pentru frezare elicoidala (axa X / Y / Z)
• viteza de pozitionare axa X: 30 m / min, axa Y pana la 2000 mm: 30 m / min,> 2000 mm: 20 m / min.

Echipament standard

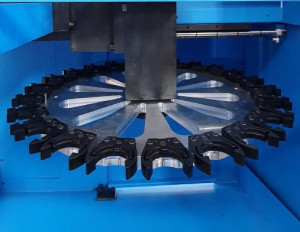

Magazin de scule rotativ cu schimbarea automata a sculelor, pentru 24 scule, montat pe portal

• diametrul maxim portscula 88 mm
• lungimea maxima a sculei 390 mm

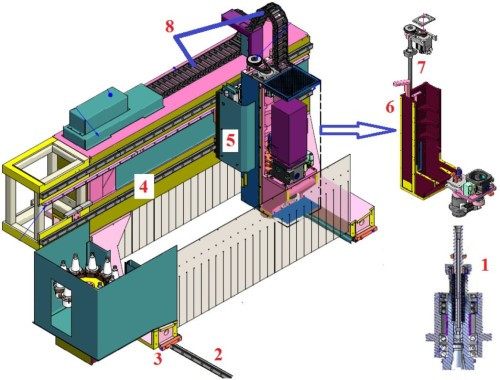

1. Ax BT 40 (optional BT 50)

• 5 rulmenti diametru 110/60 mm (3x contact unghiular tip 7212, 2x tip standard 6212)
• potrivit pentru sarcini axiale si radiale mari = gaurire si frezare

2. Sistem de ghidare pe axa X

• Ghidaj liniar de 45 mm cu 2 blocuri de rulmenti cu bile circulante

3. Sistem de antrenare pe axa X

• pinion si cremaliera elicoidala de precizie, cursa 3-20 metri

4. Sistem de ghidare Axa Y

• 2 ghidaje liniare de 45 mm, fiecare cu 2 blocuri de rulmenti cu bile circulante

5. Sistem de antrenare pe axa Y

• pana la cursa 2000 mm: diametrul surubului cu bile 50 mm
• cursa >2000 mm: pinion si cremalieră elicoidala de precizie

6. Sistem de ghidare pe axa Z

• 2 ghidaje liniare de 45 mm, fiecare cu 2 blocuri de rulmenti cu bile circulante

7. Sistem de antrenare pe axa Z

• surub cu bile de 32 mm, cursa 500 mm

8. Cabluri LAPP si lanturi portabile IGUS (Germania)
