Descriere

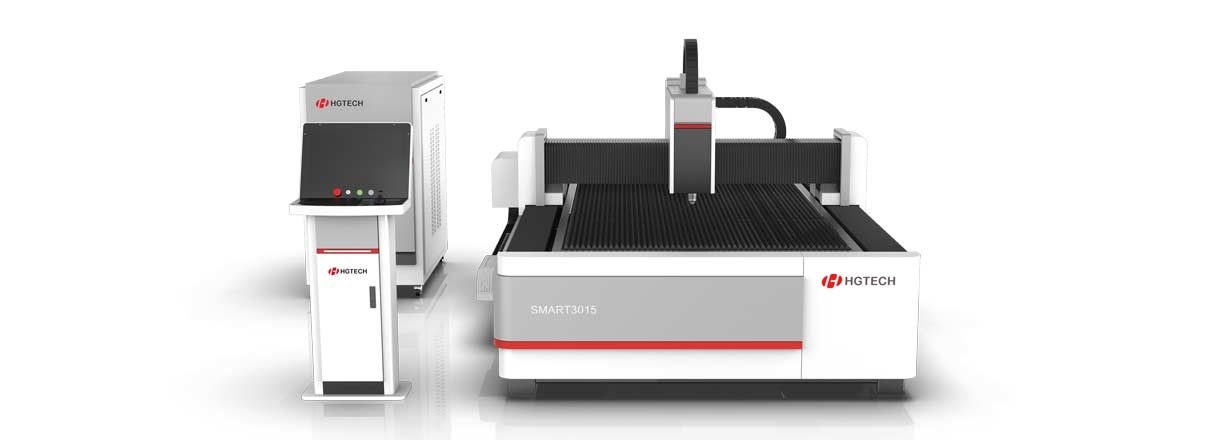

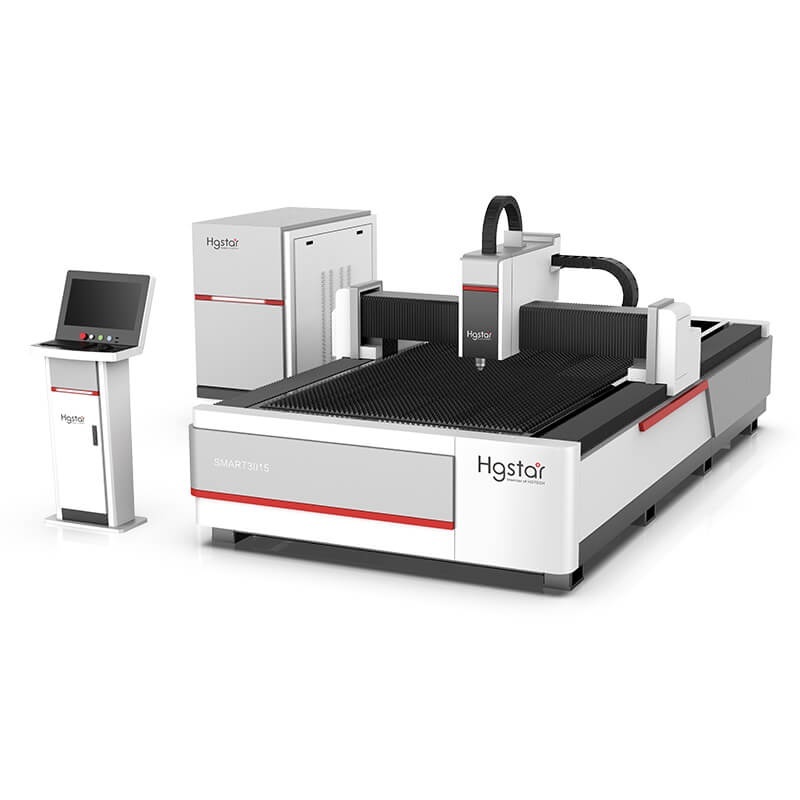

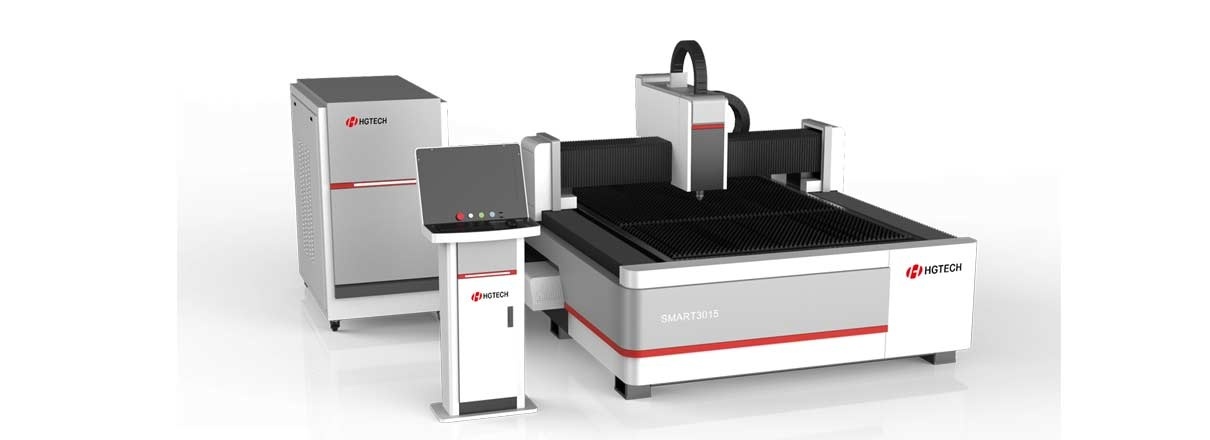

Masina de taiere cu laser fibra HG Tech Smart 3015, 6 kW
Caracteristici esentiale
- Corpul masinii ranforsat standard UE
- Masa de lucru: 3000x1500 mm (Masina cu o singura masa, fara carenaj)
- Sursa fiber laser Raycus RLF-C3000, 6 kW (China)
- Cap de taiere cu laser cu fibra Raytools BK111 (Elvetia)
- Servomotoare si drivere Yaskawa (Japonia)
- Sistem CNC Cypcut FSCUT2000E Bus cu functie CAM integrata
- Reductoare Motovario (Franta) si Componete electrice Schneider (Franta)
- Sistem de aspirare a gazelor cu ventilator si tubulatura
- Ungere automata si Dispozitiv de alarma pentru presiune joasa

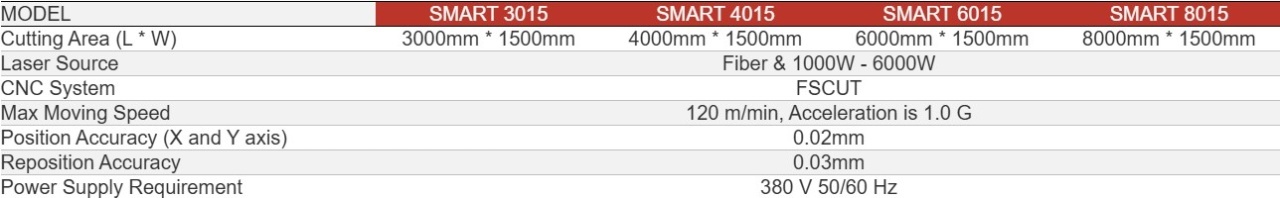

Parametrii tehnici
| Specificatie |
SMART 3015 6000W |
| Cursa axa X [mm] |
1.524 |
| Cursa axa Y [mm] |
3.048 |
| Cursa axa Z [mm] |
100 |
| Viteza max. de pozitionare axele X&Y [m/min] |
100 |
| Viteza max. de pozitionare axele X+Y [m/min] |
120 |
| Acceleratia |
1,2 G |
| Precizia de pozitionare [mm] |
0,05 |
| Repetabilitatea [mm] |
0,03 |
| Sarcina maxima de incarcare [kg] |
900 |
| Greutatea masinii [kg] |
≤3.000 |
| Dimensiuni de gabarit [m] |
4,55 x 2,28 x 1,8 |
| Alimentare electrica [V] |
380 |
Consumabile gratuite furnizate
- Duza D1.0, D1.5, D2.0, D2.5, D3.0: 5 buc/tip
- Duza S1.5, S2.0, S2.5, S3.0: 5 buc/tip
- Lentile de protectie: 20 buc
- Inele ceramice: 5 buc
- Piese de schimb pentru canalul de apa: 1 set
- Manuale de utilizare (CNC si Masina/Sursa laser): 2 seturi
Optionale disponibile
- Set complet sistem compresor de aer 1,6 Mpa
- Stabilizator de tensiune, 50 KVA
- Filtru purificator de praf cu 6 cartușe (purificator de fum laser pentru 3 kW)
Specificatii Mediu de Lucru
| Sistem |
Specificatii |
Observatii |
| Sursa laser (putere) |
12,5 KVA |
Puterea de alimentare totala ≤ 60 KVA (Racitor: 6,25 KVA; Batiu: 14 KVA; Alte disp.: 27 KVA) |
| Stabilizator tensiune |
380 V±5%, 50 Hz |
| Stabilitatea puterii |
< 2,5% |
| Impamantare |
< 4 Ω |
| Apa de racire |
Apa deionizata |
Este disponibilă și apa distilată |
| Gaz de taiere |
N2>99.95%, O2>99.95% |
Pe baza cerințelor de tăiere a materialului |
| Azot (Protectie cap) |
N2>99.996% |
Protectia capului de taiere |
| Temperatura |
5° - 40° |
Recomandat pastrarea sursei laser in camera cu aer conditionat |
| Umiditate |
< 70% |
- |
| Fundatie |
Fara vibratii evidente |
In caz de vibratii, construiti canal anti-vibratii |
| Material de taiat |
Tabla din metal |
Fara coroziune |
