Masina de debitare cu laser HG Tech SMART PF 12024 20 kW
Descriere

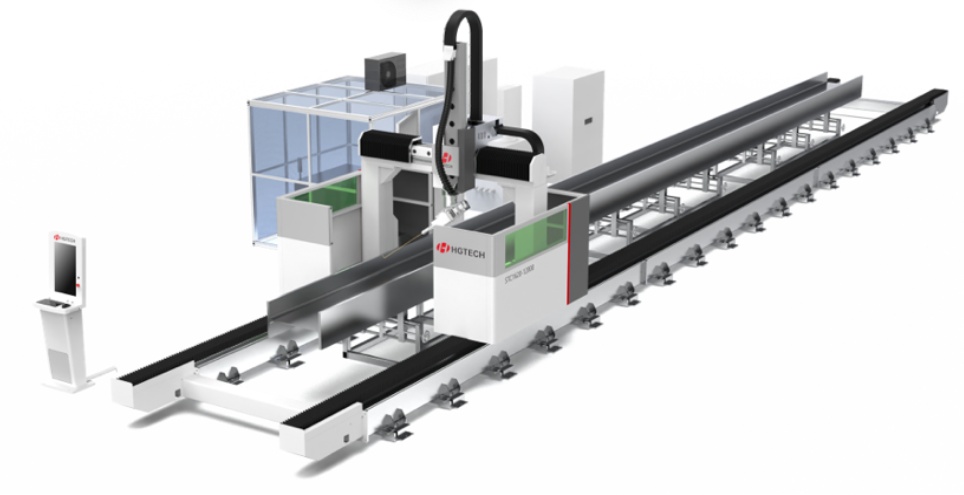

Masina de debitare laser HG TECH SMART PF 12024 (Profile Metalice, 20 kW)
Masina de debitare cu laser HG TECH SMART PF 12024 este proiectata pentru prelucrarea precisa si eficienta a profilelor metalice (H, U, L), oferind performante industriale de varf si tehnologie avansata pentru aplicatii complexe.
Parametri tehnici esentiali
| Caracteristica | Specificatie |
| Sursa laser / Putere | Raycus RFL-C20000 / 20 kW |
| Lungime de lucru (Profil H) | 12.000 mm |
| Dimensiuni profil procesat (Latime/Inaltime) | Latime: 150–1000 mm, Inaltime: ≤400 mm |
| Capacitate de procesare | Profile H, U, L – taiere gauri, segmente, sanfren (Y, V, I), marcare |
| Cursa axa X / Y / Z | 26.000 mm / 13.000 mm / 1.200 mm |
| Precizie de pozitionare X/Y / Repetabilitate | ±0,05 mm / ±0,03 mm |
| Viteza max. de pozitionare X+Y / Acceleratie | 60 m/min / 1 G |
| Cap de taiere | BOCI BLT462P, cu mecanism pivotare ACU ±90° |
Alimentare si mediu de lucru
| Sistem | Componenta | Specificatie |
| Alimentare electrica | Tensiune | Trifazata 380 V, 50 Hz, IP54 |
| Consum Sursa/Racitor/Batiu/Compresor | 57 KVA / 22 KVA / 14 KVA / 15 KVA | |
| Alimentare cu apa | Racire | Apa deionizata sau distilata |
| Alimentare cu gaz | Gaz de taiere / protectie | N2 >99.95%, O2 >99.95% / Azot N2 >99.996% |
| Mediu | Temperatura / Umiditate | 5°–40°C / < 70% |
| Fundatie | Vibratii / Material | Fara vibratii evidente / Metal (fara coroziune) |
Structura, componente si software
- Structura: Sine de sol sudate conform standardului UE, recoapte si tratate termic, grinda portal usoara.
- Laser: Sursa **Raycus 20 kW**, Cap de taiere **BOCI BLT462P** cu mecanism pivotare ACU ±90°.
- CNC: Sistem **BOCHU FSCUT9200**, control pe 5 axe, calibrare automata.
- Software: Imbricare avansata, import desene 3D (STEP, Tekla), generare cod G cu un singur clic.
- Motorizare: Servomotor si driver **Inovance** (China).
- Transmisie: Reductor de viteza **Motovario** (Franta), Cremaliera elicoidala **T-WINS**, Ghidaje liniare **PEK**.
- Pneumatice/Electrice: Componente electrice **Schneider** (Franta), valve proportionale **SMC** (Japonia).
- Suport: Racitor de apa **HANLI**, Tablou de control independent, Baza de date inteligenta pentru taiere.
Consumabile si documentatie incluse
- **Duze:** 20x Duze strat dublu 1.4, 20x Duze strat dublu 1.6, 10x Duze strat dublu 1.8.
- **Duze strat simplu:** 10x 1.5, 10x 1.8.
- **Altele:** 5x Inele ceramice, 1x Set piese de schimb canal apa.
- **Documentatie:** Manuale de utilizare pentru CNC, Sursa laser si Masina.
