Masina de debitare cu laser Smart Tube 6015, HG Star, 1,5 kW, pentru debitare tevi
Descriere
Masina de debitare cu laser Smart Tube 6015, HG Star, 1,5 kW, pentru debitare tevi
Masina de taiat cu laser pentru tuburi va inlocui forajul mecanic, frezarea, taierea cu fierastraul, stantarea sau curatarea de buruieni si alte proceduri de prelucrare care necesita diferite masini de taiat pentru tevi de metal si unelte dure, si va realiza taierea, sanfrenarea si gravarea structurilor de tuburi complexe.
Masina de taiat cu laser pentru tuburi SMART TUBE6015 este fabricata de HGSTAR conform standardelor internationale de export. Aceasta serie de echipamente este modelul preferat pentru industria de prelucrare a tuburilor metalice. Dispune de o capacitate puternica de taiere, viteza de taiere "in zbor", stabilitate ultra-inalta, prelucrare de inalta calitate, costuri de operare extrem de reduse si adaptabilitate super-inalta.
|
Parametrii tehnici |
Smart Tube 6015 |
| Lungimea de alimentare cu tevi [mm] | 6000 |
| Diametrul de taiere tevi [mm] | Ø10 – Ø169 [doua mandrine] |
| Lungimea maxima de evacuare tevi [mm] | 1500 |
| Tipuri de tevi | Rotunde, rectangulare, patrate, profile, etc |
| Materialele tevilor | Otel carbon/inox/ galvanizat, aluminiu, cupru, alama |
| Capacitatea de taiere [mm] | 1÷12[otel carbon] / 1÷6[otel inox] |
| Precizia de pozitionare axa X si Y [mm] | 0,5 |
| Repetabilitatea axa X si axa Y [mm] | 0,03 |
| Axele C1/C2/C3/C4 | Rotire infinita |
| Capacitatea maxima de incarcare [kg/m] | 30 [maxim 180 kg/teava] |
| Dimensiuni de gabarit LxHxl [m] | 13,3x2,8x,.5 |
| Alimentarea cu aer comprimat | 0,5 – 0,8 MPa |
| Alimentare electrica | Trifazata 380 V, 50 Hz |
|
Mediul de lucru |
||
| Sistem | Nume | Specificatii |
| Alimentare electrica | ||
| Sursa laser+Racitor | 10 KVA | |
| Batiul masinii | ||
| Alte dispozitive | 5 KVA | |
| Stabilizator tensiune | 380 V±5%, 50 Hz | |
| Stabilitatea puterii | < 2,5% | |
| Impamantare | < 4 Ω | |
| Alimentare cu apa | Apa de racire | Apa deionizata |
| Alimentare cu gaz | Gaz de taiere | N2>99.95% |
| O2>99.95% | ||
| Gaz de protectie | Azot | N2>99.996% |
| Mediu | Temperatura | 5° - 40° |
| Umiditate | < 70% | |
| Fundatie: Fara sursa evidenta de vibratii | ||
| Material de taiat | Teava: Fara coroziune | |
Descriere utilaj
- Masina de debitat tevi cu laser HG LASER model SMART TUBE 6015, 1,5 kW
- Corpul mașinii ranforsat standard UE
- Lungimea max. de incarcare tevi 6000mm, lungimea max. de teava taiata 1500mm

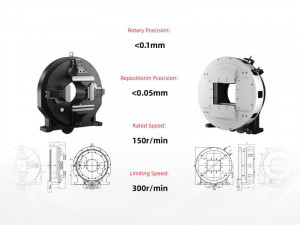

- 2 mandrine de precizie pentru diametre Ø10 – Ø160 mm
- Sursa laser cu fibra Raycus RFL-C1500 1,5 kW
- Cap de taiere Raytool BM111 [Elvetia]
- Servomotoare si drivere Panasonic, Japonia
- Sistem Cypcut FSCUT3000 Cyptronic Bus CNC [China]
- Senzor de urmarire a inaltimii Cypcut BCS100E
- Cremaliera si pinioane KH [Taiwan]
- Ghidaje liniare HYWIN [Taiwan]
- Stabilizator de tensiune Xishun [China]
- Display LCD industrial de 22"
- Racitor de apa Hanli, China
- Aer conditionat pentru dulapul sursei laser
- Incarcare automata inteligenta cu prindere flotanta
- Ventilator de extragere a fumului
- Sistem de aspirare a gazelor cu ventilator si tubulatura
- Software-ul Tube T 3D CAM
Optionale
- Sistem automat de incarcare (Pentru aceasta optiune este necesar transportul maritim cu container 40 HQ)
- Stabilizator de tensiune
- Set complet sistem compresor de aer 1,6 Mpa
