Masina de debitare tevi cu laser HG Tech TF1212-500 12 kW
Descriere

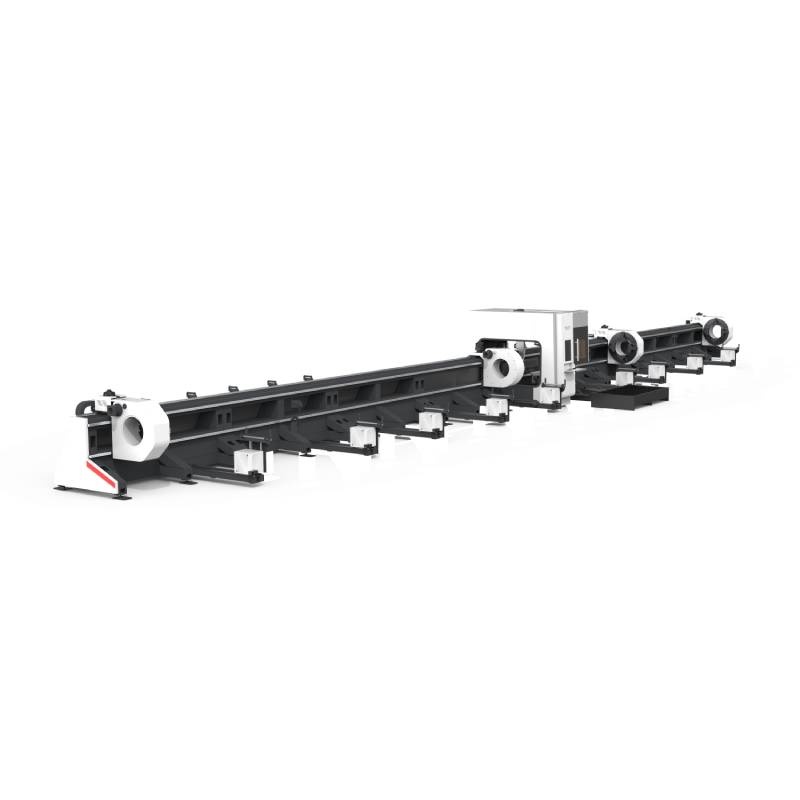

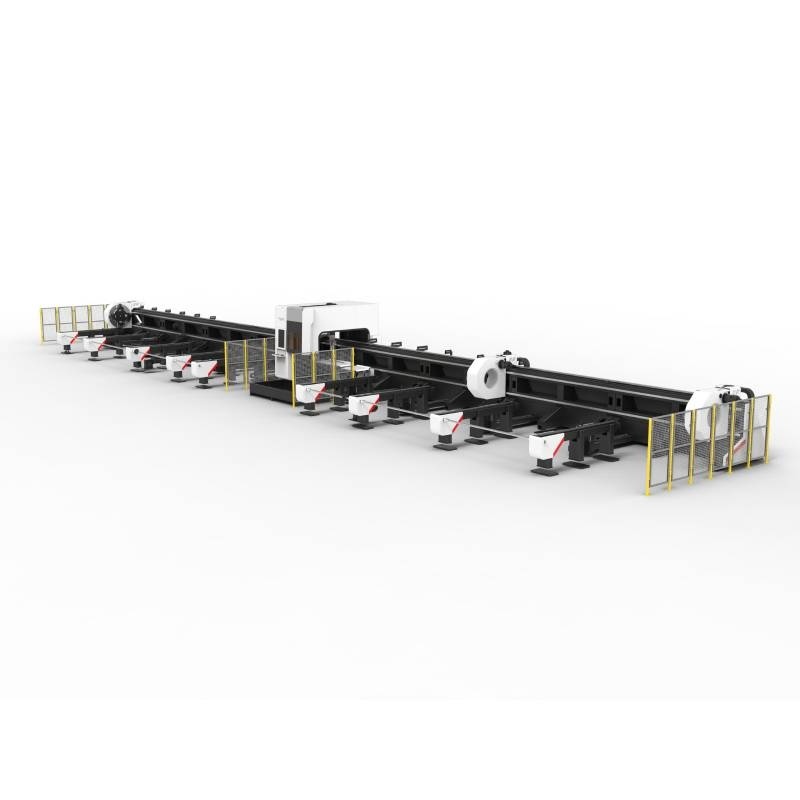

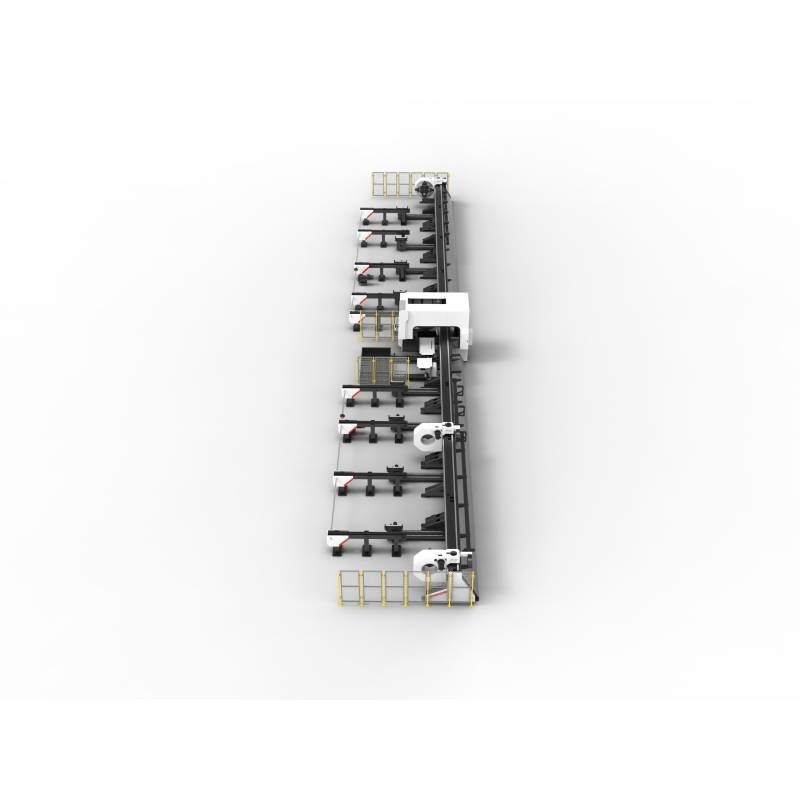

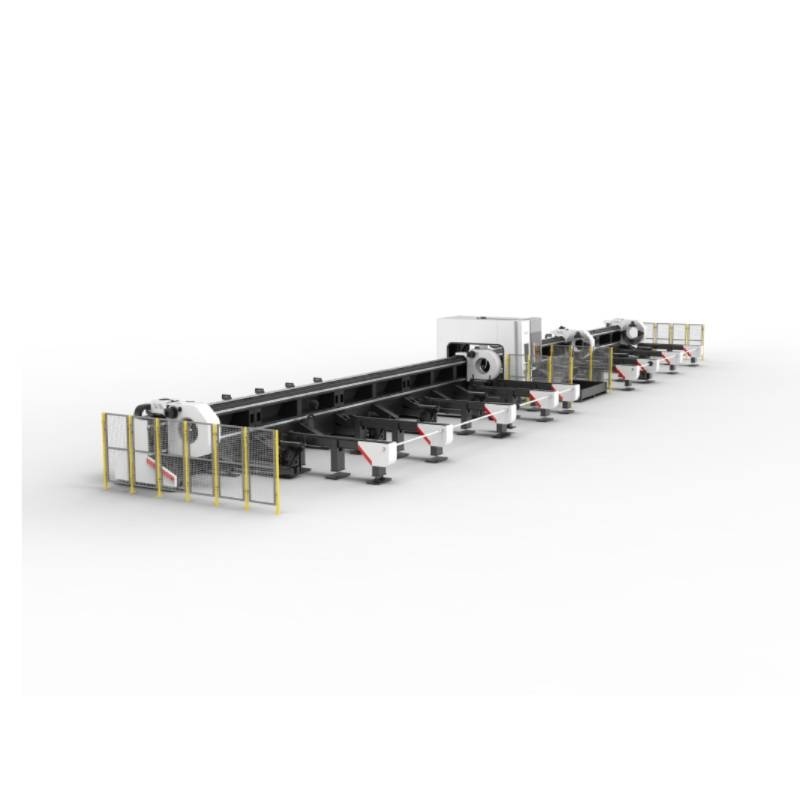

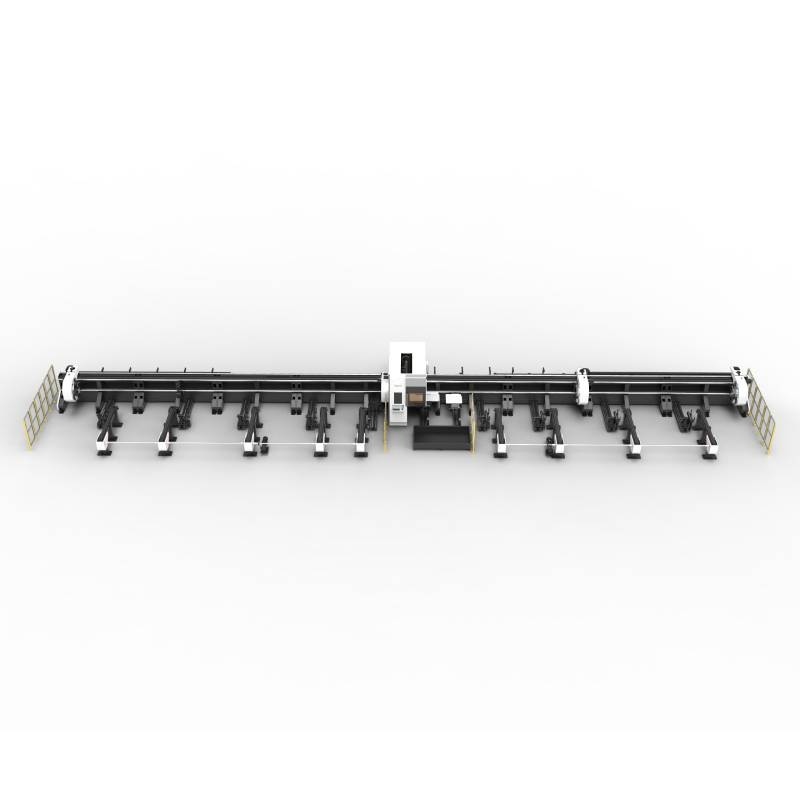

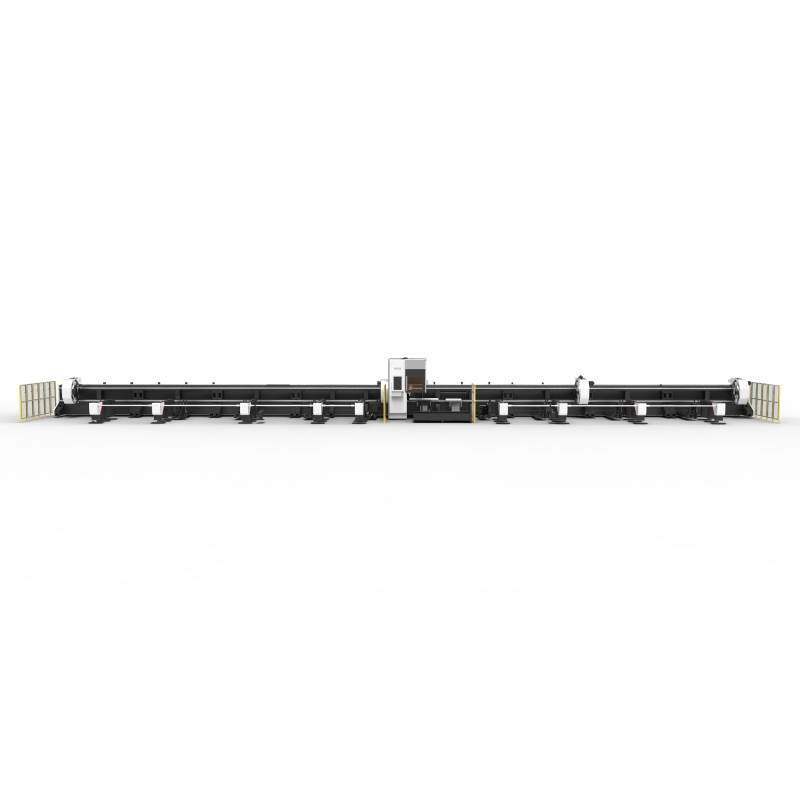

Masina de debitare tevi cu laser HG TECH TF1212-500 (12 kW)
HG TECH TF1212-500 este o masina industriala de debitare tevi cu laser, proiectata pentru precizie ridicata, automatizare avansata si compatibilitate extinsa cu diverse materiale si forme.
Este ideala pentru aplicatii complexe in industria metalurgica, constructii, automotive si productie personalizata. Se remarca prin cele 4 mandrine automate si puterea de **12 kW**.
Parametri tehnici esentiali
| Caracteristica | Valoare |
| Sursa laser / Putere | Raycus RLF-C12000 / 12 kW |
| Lungime maxima teava (Incarcare/Taiere) | 12000 mm |
| Sistem de prindere | 4 mandrine automate |
| Diametru teava rotunda / patrata | 30~500 mm |
| Greutatea maxima a tevii | 1600 kg/teava |
| Precizia de pozitionare / Repetabilitatea | ±0,03 mm / ±0,02 mm |
| Viteza max. a axei Y / X | 120 m/min / 60 m/min |
| Acceleratia maxima (X/Y) | 1G / 0,8G |
| Dimensiuni de gabarit (L x W x H) | 29900 mm x 4800 mm x 2540 mm (cu sistem de incarcare) |
Mediul de lucru si consumuri
| Sistem | Specificatii | Observatii |
| Putere Sursa laser | 45 KVA | Putere totala cca. 81 KVA |
| Consum total (Racitor / Batiu / Alte) | 18 KVA / 12 KVA / 6 KVA | |
| Alimentare electrica | Trifazata, 380 V, 50 Hz | Stabilitatea puterii < 2,5% |
| Capacitate cap de taiere | Cap de taiere Raytools cu sanfrenare ±45° | Realizat din aluminiu de aviatie |
| Gaz de taiere / protectie | N2 > 99.95% / O2 > 99.95% / Azot > 99.996% | Control automat prin valve dedicate SMC Japonia |
| Mediu / Fundatie | 5° - 40° / Fara vibratii evidente | Sursa laser in camera cu AC. Se poate construi canal anti-vibratii. |
Functionalitati avansate si componente cheie
- Sistem CNC: Cypcut FSCUT5000A cu 7 axe, magistrala Cyptronic Bus (China), cu control activ al taierii si compensare automata.
- Software CAM: Tubes T 3D pentru nesting avansat, compensare si desen CAD.
- Prindere: Mandrina automata inteligenta cu centrarea automata si fixare pe 4 axe.
- Automatizare: Sistem semi-automat de incarcare si descarcare cu 5 seturi servo.
- Siguranta: Bariera luminoasa de siguranta cu 4 coloane, senzori de urmarire a inaltimii BCS100E, Aer conditionat pentru dulapul sursei laser.
- Motorizare: Servomotor si driver **Yaskawa** (Japonia).
- Transmisie: Cremaliere si pinioane **T-WIN** (Taiwan) si Ghidaje liniare **PEK** (Italia).
- Monitorizare: Camere video HikVision interioare si exterioare, Display LCD industrial de 27".
- Control Gaz: Control automat al gazului de taiere (azot, oxigen, aer) prin valve proportionale **SMC Japonia**.
Compatibilitati si utilizare
- Materiale acceptate: Otel carbon, otel inoxidabil, aluminiu, otel galvanizat, cupru, alama.
- Forme de tevi: Rotunda, patrata, dreptunghiulara, ovala, cornier, profil U, L, H si altele.
- Domenii: Fabrici de confectii metalice, producatori de mobilier metalic, industria auto, instalatii industriale.
- Recomandare: Potrivita pentru taierea precisa a tevilor complexe, inclusiv cu sanfrenare.
