Masina de shear forming, flow forming si spinning DENN RLE 60/75

Descriere

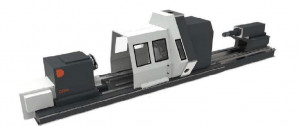

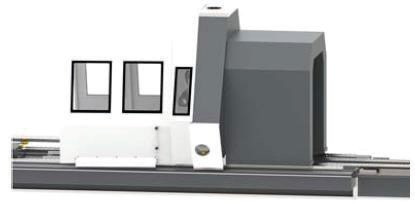

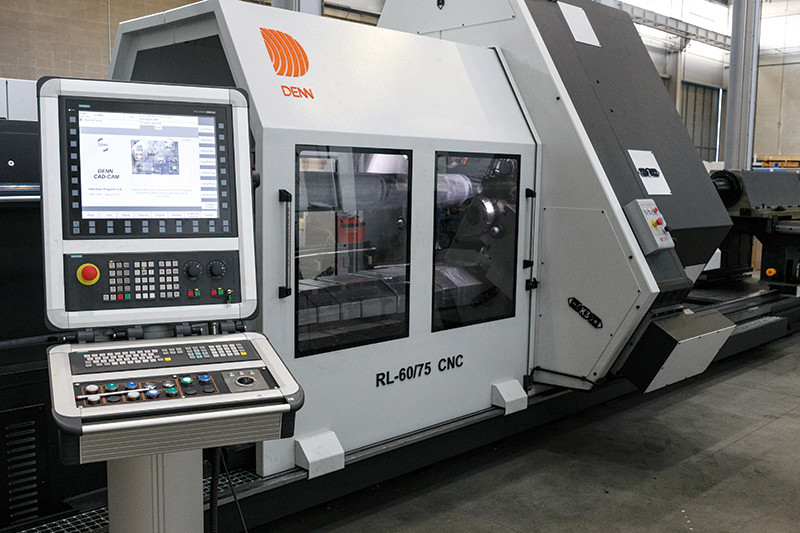

Masina de shear forming, flow forming si spinning DENN RLE 60/75

Strung bazat pe tehnologia deformarii continue RL

Strungul de prelucrare a suprafetelor profilate RL este un echipament proiectat pentru procesele bazate pe tehnologia de deformare continua, efectuate pe piese cilindrice. Tehnica de deformare continua inseamna a forma o piesa metalica prelucrata anterior, laminata sau filata prin rotatie pentru a obtine o noua forma. Productia asistata de computer pentru strungurile de acest tip se realizeaza gratie CNC-ului. Ciclurile de lucru sunt programate in Denn Cad-Cam, un software dedicat pentru tehnologia deformarii continue dezvoltat de Industrias PUIGJANER, S.A. (DENN) .

Domeniul de aplicare

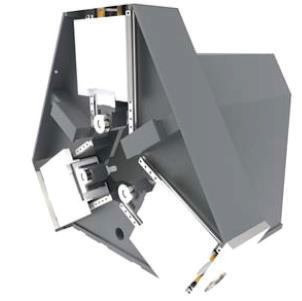

Tehnologia de deformare continua cilindrica face posibila reducerea grosimii initiale a piesei prin actiunea a trei role dispuse la 120 ° una fa!a de cealalta. Rolele se rasucesc si preseaza partea exterioara a semifabricatului pe dornului atasat la axul principal care se roteste, de asemenea. Rolele exercita presiune asupra piesei atunci cand se deplaseaza de-a lungul axei longitudinale si astfel fac materialul sa se deformeze, proces datorita caruia grosimea piesei devine mai mica si lungimea piesei creste. Piesele formate la rece fabricate prin tehnologia de deformare continua cilindrica au o calitate superioara a finisarii si indeplinesc tolerante foarte precise ale grosimii peretelui. Pe langa calitatea perfecta a suprafetei interioare si exterioare, este posibil sa se obtina piese cu rugozitate de pana la 1-2 microni. RL permite efectuarea tehnologiei de deformare continua cilindrica de doua tipuri: deformare continua directa si deformare indirecta (inversa), in functie de directia in care materialul se deformeaza sub presiunea exercitata de role.

Deformare continua directa
Mijloace de deformare continua directa pentru a face ca materialul sa curga in aceeasi directie cu rolele pe masura ce se apropie de capul de antrenare, adica materialul urmeaza axa longitudinala catre axul principal al masinii. Tehnica de deformare continua directa a fluxului este utilizata pentru semifabricate cu fund, atata timp cat partea de jos face posibila apasarea de catre papusa mobila a piesei pe dorn. Imaginea urmatoare prezinta un exemplu de proces direct de deformare continua.

Deformare continua indirecta
La fel ca in cazul precedent, tehnologia de deformare continua indirecta inseamna a intinde materialul in directia opusa in raport cu miscarea rolei, adica spre papusa mobila. Tehnica de deformare continua indirecta este utilizata pentru a obtine piese din semifabricate cilindrice fara fund. Imaginea urmatoare prezinta un exemplu de proces de deformare continua indirecta.

Mai multe detalii tehnice in format PDF
