Masina de shear forming, flow forming si spinning RLE 400 DENN

Descriere

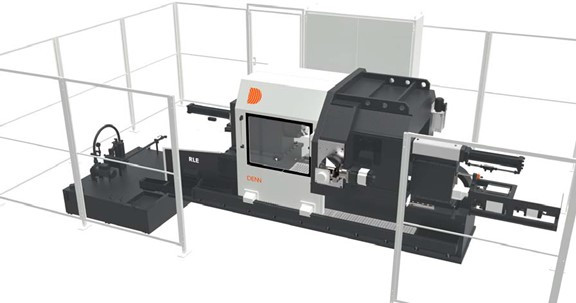

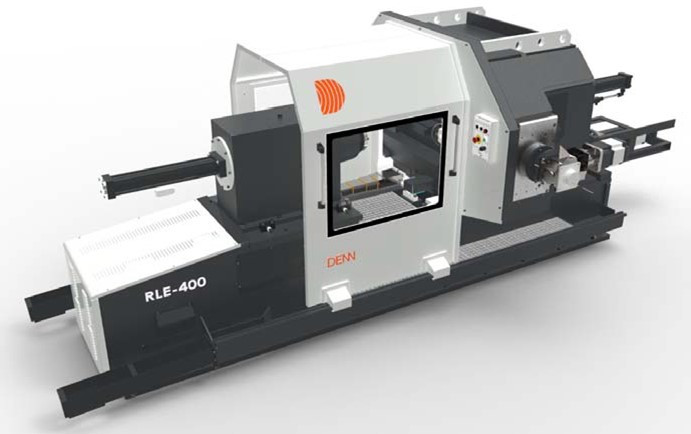

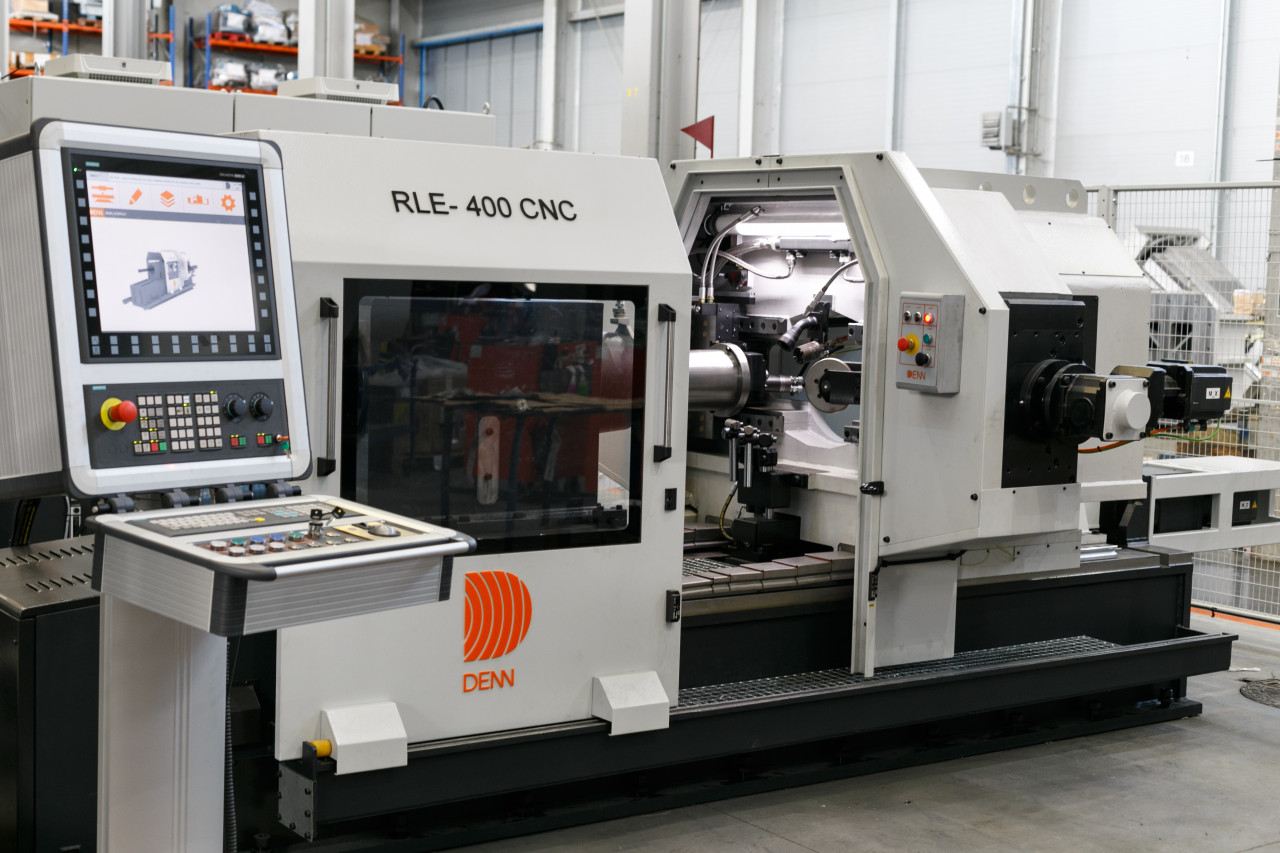

Masina de shear formin, flow forming si spinning RLE DENN

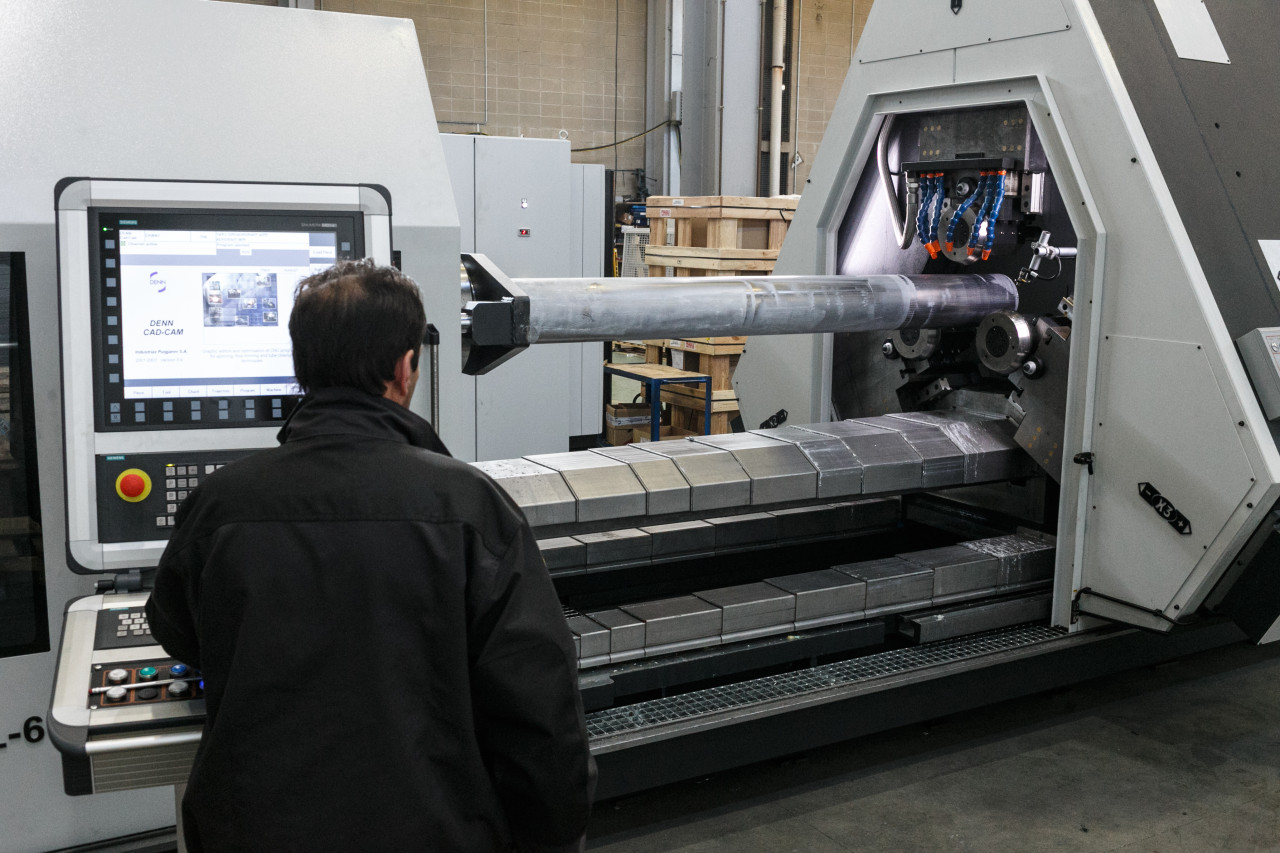

Masina RLE de shear forming este un echipament destinat prelucrarii prin shear forming, flow forming si spinning prin intermediul a doua role. Productia asistata de calculator este realizata datorita ciclurilor de lucru programate in Denn Cad-Cam, un software dedicat de formare a metalelor dezvoltat de Industrias PUIGJANER, S.A. (DENN).

Domeniul de aplicare

RLE va permite sa efectuati operatiuni de formare/profilare a metalului prin rotire, fara prelucrare sau indepartarea materialului, datorita capacitatii de deformare a metalelor. Exista mai multe tipuri de formare disponibile cu masina RLE:

SPIN FORMING

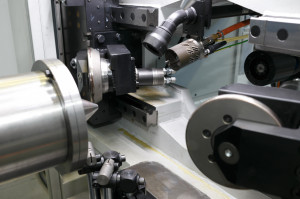

Pentru spin forming, partea metalica prelucrata poate fi fie un disc metalic, fie un disc semifabricat, denumit impreuna „piesa initiala”. Piesa initiala este montata intre cele doua extremitati ale masinii (papusa fixa si papusa mobila) pe un bloc preformat (mandrina) si apoi rotita la viteze mari. Apoi, cele doua role apasa pe disc, formandu-l, pana cand ia forma mandrinei. Printre numeroasele tipuri de spin forming, putem mentiona si operatia de gatuire (strangulare) prin care o piesa cilindrica este modelata intr-o forma inchisa cu ajutorul rolelor.

SHEAR FORMING & FLOW FORMING

Shear forming si flow forming sunt procese care permit obtinerea pieselor finale cu o grosime uniforma si o suprafata mai uniforma. Spre deosebire de spin forming, piesele finale formate prin shear forming si flow forming sunt prelucrate cu o singura trecere a unei role de-a lungul mandrinei, in timp ce presiunea exercitata de rola peste material este mult mai mare. Operatia de formare la o singura trecere poate fi aplicata pentru a obtine atat piese cilindrice, cat si piese conice, in functie de geometria finala dorita. Avantajul masinilor de tip RLE este posibilitatea de a utiliza doua role care imbunatatesc procesul de formare si permit valori de toleranta mai bune.
