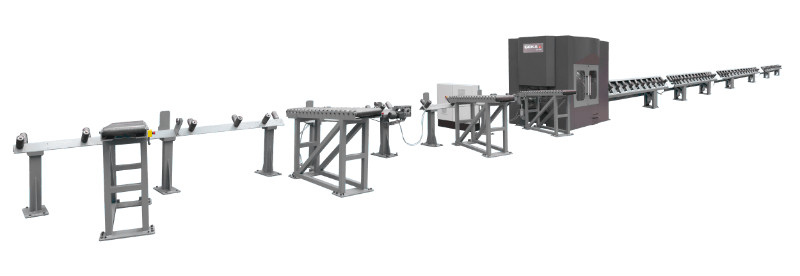

Linie automata GT160, Geka, debitare, gaurire
Descriere
Linie automata GT160, Geka, debitare, gaurire
Masina GT160 este un procesor de profiluri complet pentru perforarea si taierea barelor de profilurilor unghiulare controlate de CNC si programabile de la PC.
|
Capacitatile GEKA GT160 sunt: |
|
| Unghiul minim | 50x50x5mm |
| Maximum angle | 160x 160x16 mm |
| Placa minima | 80x8mm (optional) |
| Placa maxima | 160x16mm (optional) |
| Profilul U minim | 80x45mm (optional) |
| Profilul U maxim | 120x55mm (optional) |
| Numarul de perforatoare | 6 (3 pe flansa) |
| Diametrul maxim | 31 mm |
| Forta de perforare | 730kN |
| Forta de taiere | 2,500kN |
| Pierdere in taieturi | 0 mm |
| Pierdere la sfarsitul profilului | 150 mm |
Toate capacitatile descrise in aceasta oferta se bazeaza pe o constructie de rezistenta din otel. 45 Kg/mm2
Sistem de masuratoare cu clema
- Sistem de masurare format dintr-un carucior servomotorizat echipat cu un sistem de prindere.
- Materialul este transportat pe un transportor cu role special conceput pentru profiluri unghiulare.
- Valabil pentru bare cu o lungime standard de pana la 12 metri, care pot fi extinse pentru a se adapta la nevoile clientilor.
- Sistemul de masurare este echipat cu un sistem de masurare cu encoder rotativ, conectat la CNC, cu o precizie de pozitionare de 0,15 mm/metru.
- Viteza sistemului de masurare este variabila, reglata de CNC de la 0 la 45 de metri/minut.
Unitati de perforare
- Un cap de perforare pentru fiecare aripa a profilului unghiular.
- Fiecare cap este echipat cu trei perforatoare.
- Forta de perforare de 730 KN.
- Capacitate de perforare de pana la 0,31 mm in grosime de 16 mm.
- Pozitionare variabila la infinit a marcajului din spate prin control CNC pe ambele axe.
- Cursa de perforare reglabila prin intermediul unor limitatoare de cursa.
- Structura inchisa, tip pod.
- Acces direct si usor pentru o schimbare rapida a perforatoarelor si matritelor.
Unitate de taiere
- Forta de taiere de 2.500 kN.
- Taiere simpla, fara risipa de material.
- Capacitate de taiere unghiulara de pana la 160 x 160 x 16 mm.
- Acces direct la suportul cutitului pentru schimbarea rapida a lamelor.
- Cursa reglabila prin limitator de cursa.
- Nu exista deseuri in operatiunea de taiere.
Unitate de control CNC - PC Control B&R- panou de control PC 2100
Control Panel 2100
- Sistemul de operare Windows 10
- Ecran tactil TFT15"
- Card Compact Flash
- Panou cu tastatura si buton auxiliar de oprire de urgenta
- Placa de retea 10/100 RJ45
- 1 port USB intern
- 1 port USB extern
- Baterie pentru oprirea automata in caz de defectiune a retelei
- Stick USB de restaurare a sistemului
- Software de asistenta la distanta
Software LinePro
- Introducerea usoara si simpla a datelor prin intermediul unei interfete intuitive si vizuale
- Interfata grafica pentru o programare usoara
- Valori absolute sau graduale, simetrie in parti si operatii, operatii online
- Baza de date pentru stocarea pieselor si a proiectelor
- Generarea de fisiere NC pentru executarea ulterioara in fisierul CNC
- Programare in inci sau milimetri
- Disponibil in mai multe limbi
- Software-ul poate fi procesat pe CNC-PC sau pe un PC extern
Pachet de baza P&D
- 1 lama mobila pentru placi
- 1 lama mobila pentru unghiuri
- 1+1 lama fixa pentru unghiuri si placi
- 6 seturi de perforatoare si matrite rotunde
- Chei fixe: 6-7; 8-9; 10-11; 12-13; 17-19; 20-22; 24-27; 32
- Chei imbus: 2; 2,5; 3: 4; 5; 6; 8; 10; 12; 14
- Cheie pentru schimbarea perforatoarelor
- Pompa de ungere manuala
- Dispozitive de fixare a masinii
Va rugam sa ne contactati pentru mai multe detalii despre acest produs.
