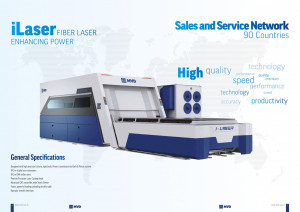

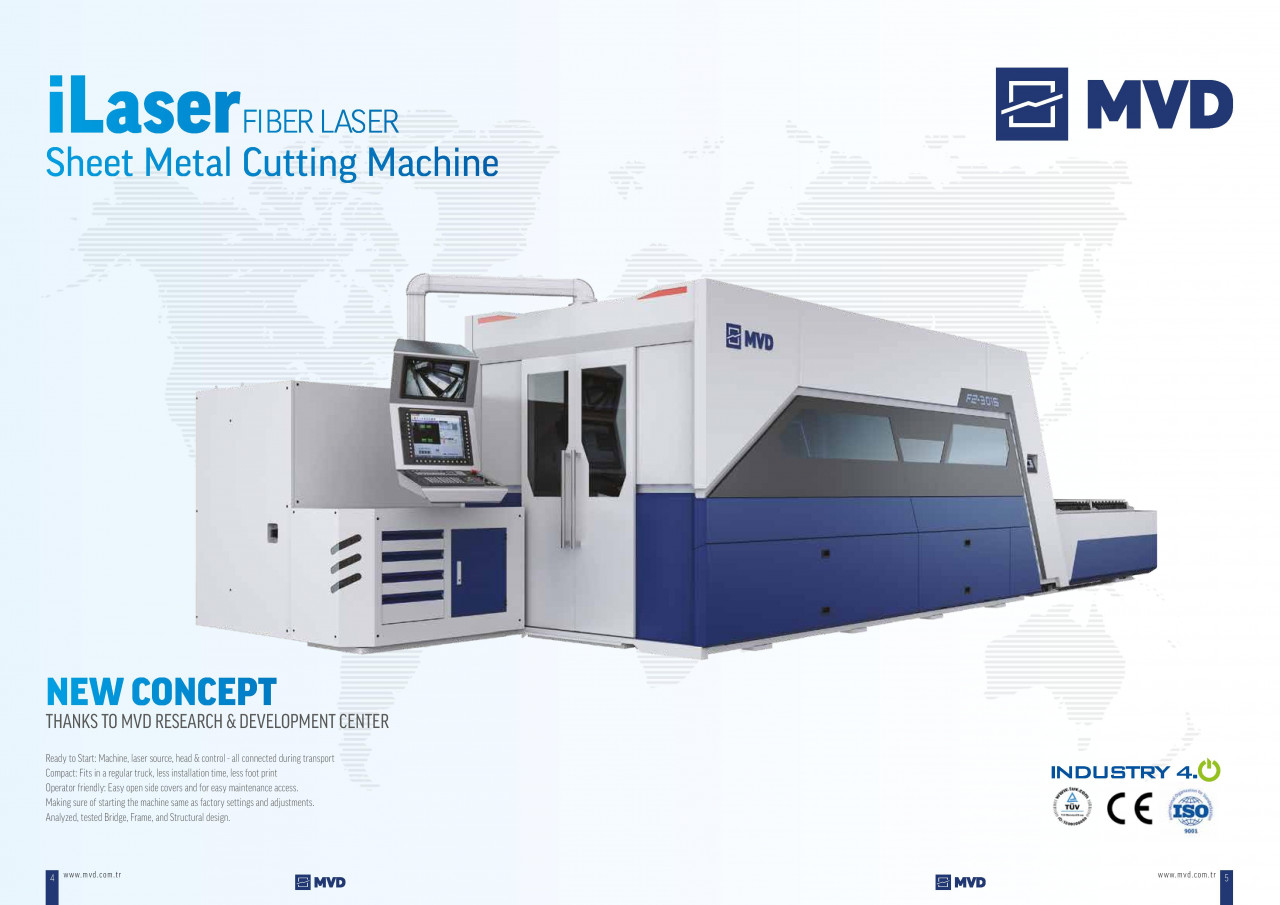

Masina automata de debitare cu laser MVD INAN iLaser 1530 2kW

MVD
MVD
Cod produs - SKU MVD INAN iLaser 1530 2kW

Descriere

Masina automata de debitare cu laser MVD INAN iLaser 1530 2kW

Caracteristici generale:

  • Aria de taiere: 1500 mm x 3000 mm
  • Unitate laser cu fibra [Fiber Laser] IPG 2 kW
  • Cap de taiere cu laser PRECITEC
  • Masa dubla care se schimba automat

Caracteristicile masinii:

Model: iLaser 1530

  • Aria de taiere 1500 mm x 3000 mm, portal cu actionare laterala dubla cu servomotoare, cu portal tip flying optical laser.
  • Acceleratia de 20 m/s2 si viteza maxima de taiere de 130 metri/minut.
  • Masina de taiere cu laser cu portal in constructie detensionata, cu costuri de taiere si mentenanta reduse.

Model: iLaser 1530

  • Aria de taiere 1500 mm x 3000 mm, portal cu actionare laterala dubla cu servomotoare, cu portal tip flying optical laser.
  • Acceleratia de 20 m/s2 si viteza maxima de taiere de 130 metri/minut.
  • Masina de taiere cu laser cu portal in constructie detensionata, cu costuri de taiere si mentenanta reduse.

Sursa de putere fiber laser cu inalta stralucire IPG 2 kW

  • Unitatea laser IPG este laserul cu fibra optica patentata in industrie.
  • Cablu de fibre de 100 μm, unitate de racire si valori parametrice de taiere.

Sistem de control CNC ESA S660 Italia

  • Sistemul de control CNC care lucreaza cu sistemele de taiere cu laser IPG se utilizeaza pe scara larga.

Cap de taiere laser PRECITEC PROCUTTER

  • Unitatea Precitec este utilizata pe scara larga in sistemele de taiere cu laser.
  • Ajustarea precisa a inaltimii obtinuta cu senzori.
  • Durata minima de schimbare a lentilelor si sticla de protectie a lentilelor in capul de taiere.

Deplasarea automata a mesei

  • Masa dubla, pe o masa poate fi asezata tabla pentru taiere, iar la cealalta masa se colectaza piesele taiate.
  • Schimbarea automata a acestor doua mese.

Software CAD/CAM LIBELLULA Italia

  • Software pentru sisteme de taiere cu laser si plasma de la un brand cu experienta pentru aceste aplicatii la nivel mondial.
  • Incarcarea, inlocuirea si plasarea automata a desenelor pieselor si incarcarea programelor CAD/CAM in unitatea masinii

Sisteme de aspiratie a fumului și filtrare

  • Aspiratie pe sub masa de taiere, cu trecerea usoara a aerului prin celule partiale Portile de aspiratie se deschid in functie de zona de taiere.
  • Ventilatorul cu putere de 3 kW si sistemul de filtrare cu autocuratare protejeaza mediul ambiant.

Aparatori de protectie si geamuri din sticla cu filtrare

  • Protectie completa cu aparatori si cu sticla speciala cu filtrare, pentru a proteja de lumina laser cu stralucire ridicata, pentru un mediu de lucru sigur.

Conveior pe care cad piesele taiate

  • Piesele taiate se colecteaza in timpul taierii sub masa de taiere sunt transportate si evacuate catre operator.

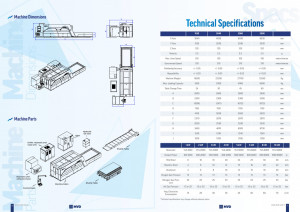

Specificatiile masinii
Puterea laserului 2 kW
Tipul laserului Fly Optic
Dimensiunea maxima a tablei 1530 mm. x 3030 mm
Grosimea maxima de taiere otel 16mm/otel inox 6mm/Aluminiu 6mm
Capacitatea maxima de incarcare 1000 kg
Cursele axelor
X 3030 mm
Y 1530 mm
Z 100 mm
Consumul mediu de energie electrica 15 kW/h
Acceleratia X, Y, Z : 1,5 G
Vitezele de deplasare pe axe X, Y : 120 metri/minut
Axe 4 axe, X si U paralele, Y si Z
Preciziea de pozitionare X, U, Y si Z +/- 0,02 mm.
Repetabilitatea +/- 0.01 mm. Pentru cele 4 axe
Capul de taiere Lentile cu distanta focala 5" si 7,5"
Controlul inaltimii axa Z Precitec Lasermatic
Iluminare 4 buc. lampa
Tip de gaz de taiere Aer comprimat, Oxigen si Azot [Nitrogen]
Presiunea gazului de taiere Oxigen 0,2bar÷2,5bar/ Azot[Nitrogen] 5÷25bar
Greutatea masinii 16.500 kg [racitor, masa taiere, colector de praf filtrat]


Pretul masinii FIBER LASER iLaser 1530 include:
EDGE® Connect, platforma de control numeric computerizat [CNC] de la Hypertherm:
Laser fibra optica [fiber laser] IPG 2 kW
Cap de taiere Precitec Procutter
Sistem cu masa dubla mobil
Compresor – 12 bar [pentru taierea cu aer comprimat]
UPS inclus - pentru alimentare electrica neregulată [regulator de tensiune]
Filtru – Colector de praf
Conveior si unitate de racire
Kit de pornire [5 sticle de protectie inferioara, 2 ceramice si 2 duze]


Garantie: 12 luni de la livrare. Consumabilele si piesele de uzura nu fac obiectul garantiei.

Service: in garantie si post garantie.

Instalare, punere in functiune si instruire personal: incluse in pret.
