Masina de debitare cu laser HG Tech SMART PF 12024 30 kW
Descriere

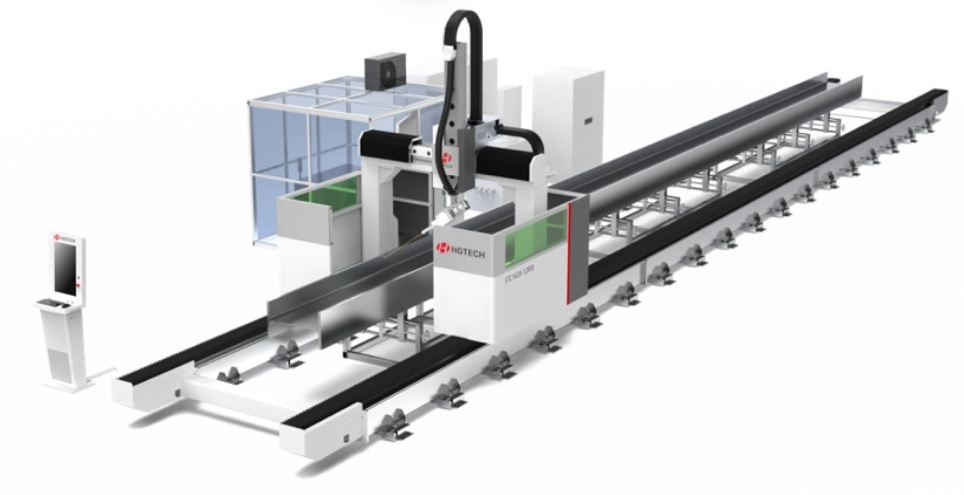

Masina de debitare cu laser HG TECH SMART PF 12024
Masina de debitare cu laser HG TECH SMART PF 12024 este proiectata pentru prelucrarea precisa si eficienta a profilelor metalice, oferind performante industriale de varf si tehnologie avansata pentru aplicatii complexe. Lungimea de lucru este de 12.000 mm pentru profilul H.
Caracteristici esentiale
- Sine de sol sudate conform standardului UE, recoapte pentru reducerea stresului si tratate termic
- Mecanism de taiere cu portal XYZ
- Surse laser cu fibra Raycus 20 kW RFL-C20000 (China)
- Cap de taiere cu laser cu fibra BOCI BLT462P
- Sistem CNC BOCU FSCUT9200
- Reductor de viteza Motovario (Franta)
- Componente electrice Schneider (Franta)
- Valve de control proportionale pentru presiune joasa si inalta SMC (Japonia)
- Sistem de lubrifiere automata si baza de date inteligenta pentru taiere
Parametri tehnici
| Caracteristica | Specificatie |
| Cursa axa X | 26.000 mm |
| Cursa axa Y | 13.000 mm |
| Cursa axa Z | 1.200 mm |
| Precizie de pozitionare X/Y | ±0,05 mm |
| Repetabilitate X/Y | ±0,03 mm |
| Viteza maxima de pozitionare X+Y | 60 m/min |
| Acceleratie | 1 G |
| Aria de lucru | Latime: 150–1000 mm, Inaltime: ≤400 mm, Lungime: ≤12000 mm |
| Capacitate de procesare | Profile H, U, L – taiere gauri, segmente, sanfren, marcare |
| Alimentare electrica | Trifazata 380 V, 50 Hz, IP54 |
Alimentare si mediu de lucru
| Sistem | Componenta | Specificatie (KVA / Voltaj) |
| Alimentare electrica | Sursa laser | 57 KVA |
| Racitor | 22 KVA | |
| Batiu masina | 14 KVA | |
| Compresor aer | - | 15 KVA |
| Stabilizator tensiune | - | 380V±5%, 50Hz |
| Stabilitate putere | - | < 2,5% |
| Impamantare | - | < 4 Ω |
Detalii Mediu si Consumabile
Alimentare cu apa:
- Racire: Apa deionizata sau distilata
Alimentare cu gaz:
- Gaz de taiere: N2 >99.95%, O2 >99.95%
- Gaz de protectie: Azot N2 >99.996%
Conditii de mediu:
- Temperatura: 5°–40°C
- Umiditate: < 70%
- Fundatie: Fara vibratii evidente
Consumabile incluse:
- 20 x Duze strat dublu 1.4, 20 x Duze strat dublu 1.6, 10 x Duze strat dublu 1.8
- 10 x Duze strat simplu 1.5, 10 x Duze strat simplu 1.8
- 5 x Inele ceramice
- Set piese de schimb canal apa si Manuale de utilizare (CNC, sursa laser, masina)
Structura si Tehnologie
- Sina de podea segmentata, sudata si recoapta, cu transmisie de inalta precizie
- Grinda portal usoara, prelucrata fin pentru stabilitate
- Axa Z cu cursa lunga, rigiditate si precizie ridicate
- Mecanism pivotare ACU ±90°, motor de reducere armonica
- Cap de taiere inteligent, cu senzori multipli si urmarire automata
- Masa de lucru zonata, cu sistem de colectare si purificare praf
- Senzori laser de protectie si detectare deformari, cu compensare automata
- Sistem CNC BOCHU FSCUT9200, control pe 5 axe, calibrare automata
Software de Imbricare (Nesting)
- Import desene 3D (STEP, Tekla)
- Generare cod G cu un singur clic
- Simulare animatie si verificare traiectorie
- Imbricare automata si manuala
- Setari avansate de procesare si sortare
Capacitate de Taiere
- Taiere tridimensionala profile: otel carbon, inox
- Tipuri de tesitura (sanfren): Y, V, I
- Taiere inclinata, perforare precisa, marcaj
