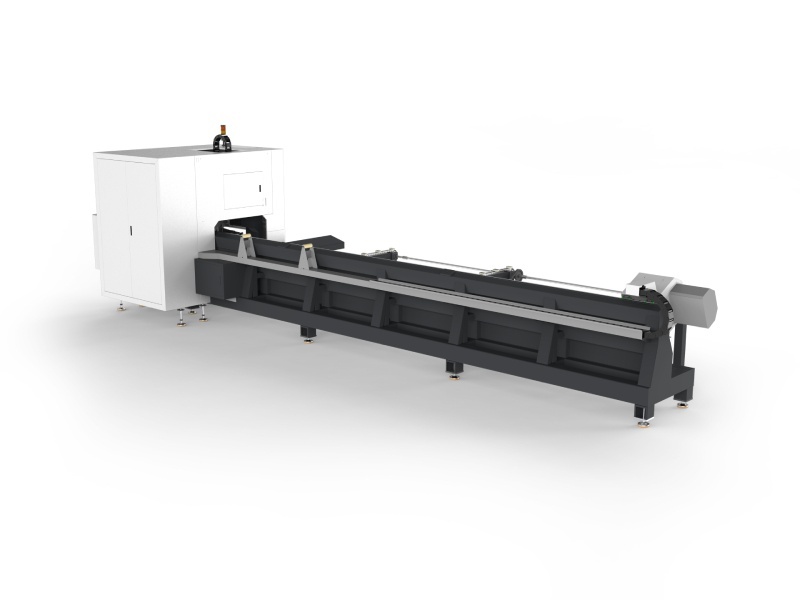

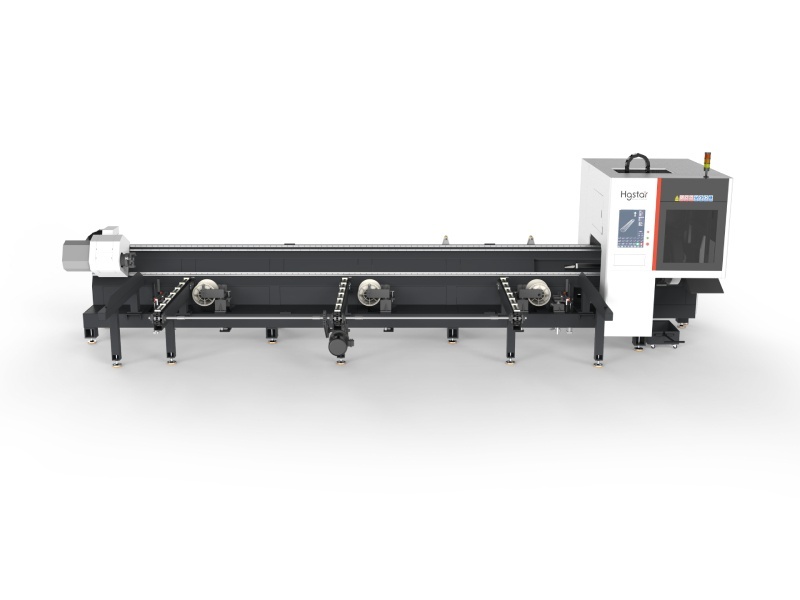

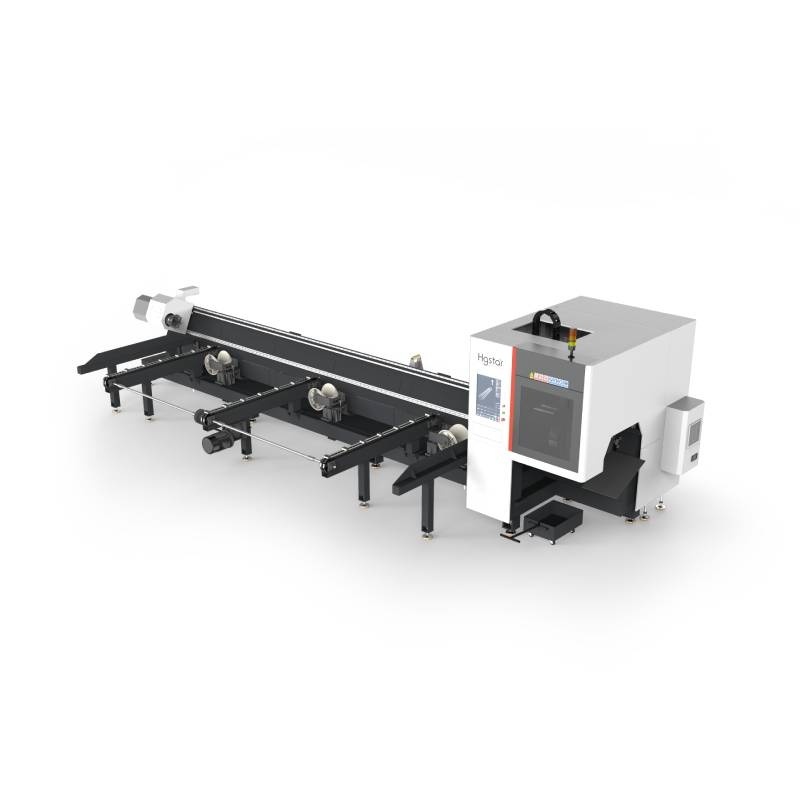

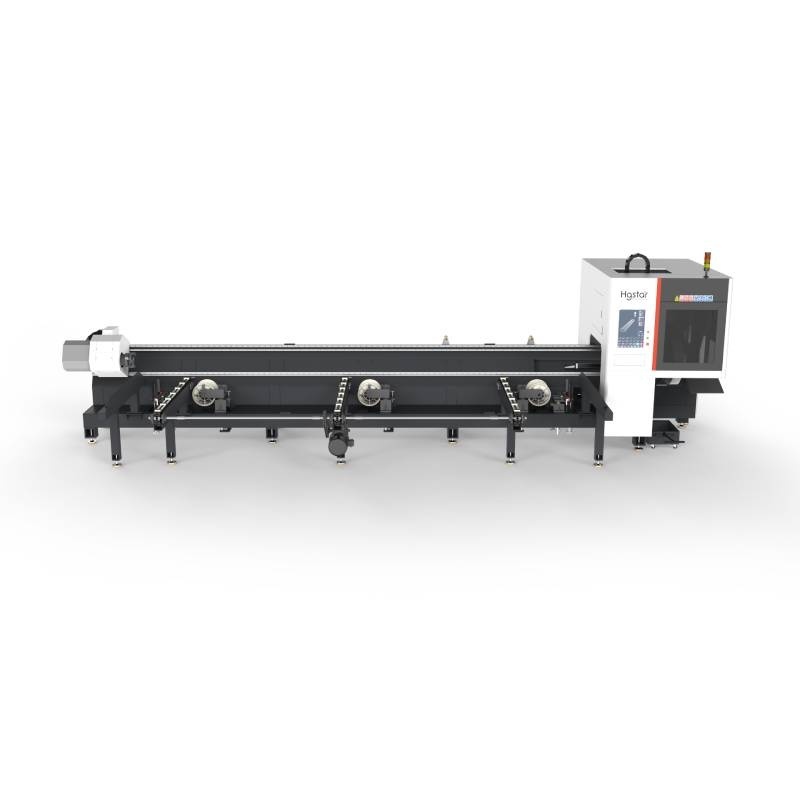

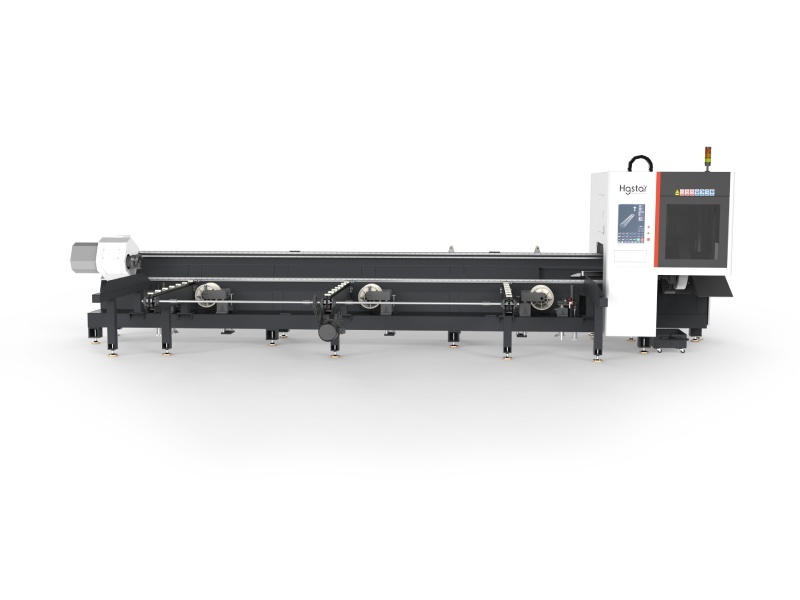

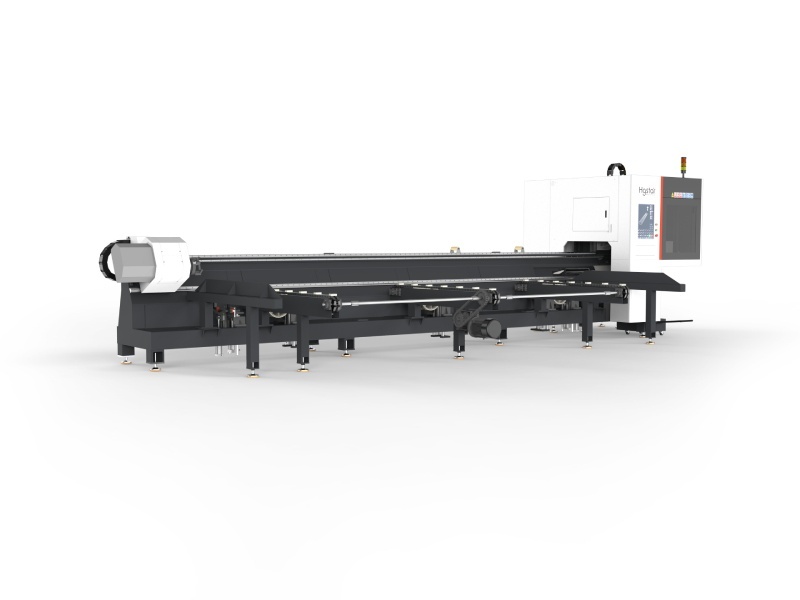

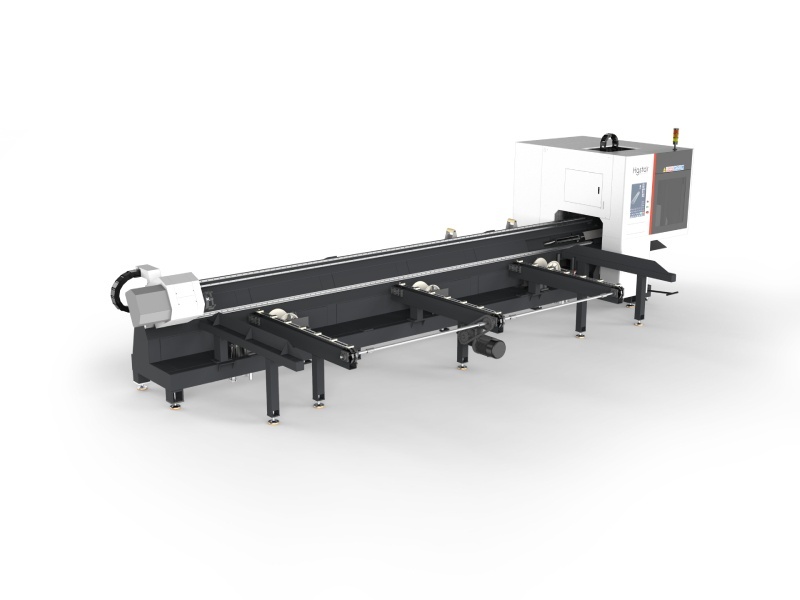

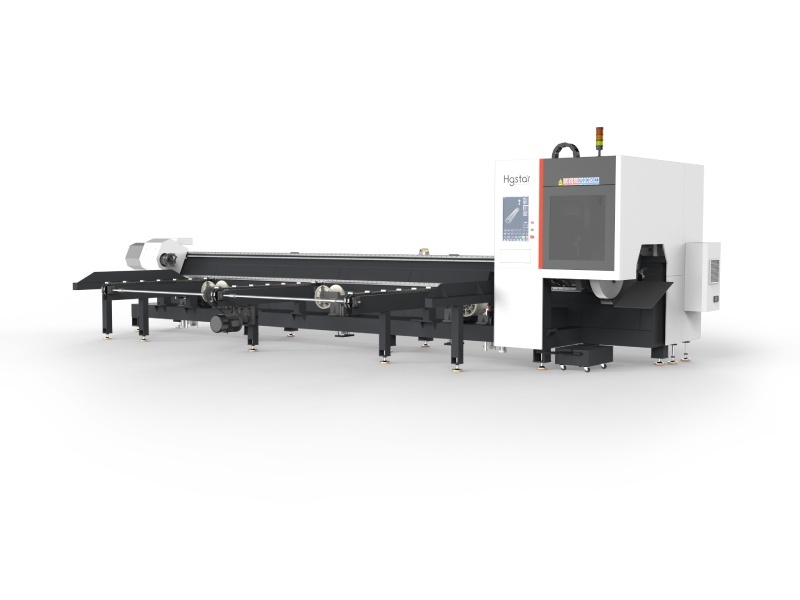

Masina de debitare cu laser Smart TR120, HG Tech, 3 kW

HG TECH Smart TR120 este o masina CNC de debitare cu laser cu fibra optica, dedicata prelucrarii tevilor metalice de precizie: tevi rotunde, tevi patrate, tevi dreptunghiulare, oteluri cu canale, grinzi in I, corniere din otel si profile cu forme speciale. Produs fabricat de HGSTAR conform standardelor internationale de export, seria Smart TR120 este solutia preferata in industria de prelucrare a tevilor metalice datorita capacitatii mari de taiere, vitezelor ridicate, stabilitatii excelente si costurilor reduse de operare.

Masina adopta o structura de tip portal, actionata printr-o cremaliera cu motor. Toate componentele de transmisie (cutie de viteze, sina de ghidare, cremaliera) provin de la marci internationale consacrate, garantand o structura stabila, rigiditate ridicata si raspuns dinamic rapid. Sistemul de control permite un control precis al traiectoriei de taiere, vitezei, puterii si al celorlalti parametri, cu monitorizare in timp real a procesului pentru asigurarea calitatii taierii.

Sectiunea de taiere rezultata este lipsita de bavuri si zgura, iar masina poate realiza taierea oricarei forme dorite, cu diverse modele de taiere personalizabile.

Tehnologie si automatizare avansata

Modul de urmarire pentru incarcare/descarcare: dispozitivul adauga un modul de urmarire cu servocomanda care ajusteaza automat centrul tevii pentru a fi coaxial cu centrul mandrinei, aderand constant la suprafata tevii, cu actiune de ridicare de mare precizie. Aceasta tehnologie gestioneaza eficient micile variatii aparute in procesul de taiere si mentine stabilitatea preciziei.

Nesting 3D (software TubesT): software de tip 3D CAM dezvoltat pentru sistemul de taiere CypTube/TubePro, care permite desenarea si modificarea pieselor, compensarea completa a tipului de taiere, imbricarea strategica a pieselor (nesting) si generarea de rapoarte. Caracteristici cheie:

• Nesting inteligent — imbricarea simultana a pieselor de forme diferite, cu deseuri minime
• Linie comuna flexibila — combinarea traseelor de taiere pentru reducerea timpilor si a risipei
• Import rapid de fisiere IGS, cu ansambluri de forme multiple intr-o singura operatiune
• Functii de modificare a desenului pentru precizia orificiilor si interferenta de asamblare
• Sortare automata a traseului de scule, printr-un singur clic
• Suport pentru productie de profile (forme L/U/T/H)
• Functii de proiectare integrate (extrudare, taiere, gauri, caneluri in V), accesibile si utilizatorilor fara experienta CAD

Semi-automatizare: dupa asezarea tevii pe masa de taiere, senzorul o detecteaza automat, iar rolele de sustinere se ridica pentru a o sustine; masina functioneaza apoi automat, pe baza datelor de configurare.

Mandrina automata inteligenta: centrare automata dupa fixarea tevii, cu cilindri de fixare pe 4 axe care regleaza automat forta de fixare in functie de cerintele de taiere. Mandrina M120-HGSTAR ofera:

• Concentricitate de prindere ≤0,1 mm
• Capacitate de prindere pentru tevi rotunde, dreptunghiulare, oteluri cu canale, grinzi in I, corniere si forme speciale, fara schimbarea falcilor
• Viteza de peste 150 rpm
• Eficienta de procesare cu 65% mai mare fata de metodele traditionale
• Precizie de repetabilitate ≤0,05 mm
• Functie de suflare a aerului pe mandrina din spate, pentru reducerea acumularii de reziduuri in falci

Controlul automat al laserului si al gazului: toti parametrii de taiere sunt salvati in baza de date; dupa instalare, masina apeleaza automat parametrii laser corespunzatori. Azotul, oxigenul si aerul comprimat sunt controlate automat prin valva, iar sistemul beneficiaza de acces la baza de date HGTECH, cumuland 53 de ani de experienta in taierea cu laser.

Sisteme de siguranta

1. Interblocare digitala si dispozitiv de siguranta in interiorul sursei laser — raza laser nu iese in timpul interventiilor de intretinere
2. Protectia senzorilor de perdea optica — daca este declansata de un operator, laserul se opreste imediat
3. Interblocare pentru masa de taiere — la deplasarea capului de taiere in punct mort sau in caz de coliziune, raza laser se opreste automat
4. Interblocarea tevii — daca teava nu este fixata corect, raza laser nu porneste
5. Sistem inteligent de alarma de siguranta, activ in cazul oricarei defectiuni

Componente si sisteme cheie

Sursa laser dedicata: sursa laser cu fibra Raycus RFL-C3000, 3000 W, dezvoltata in comun de HGTECH si Raycus, cu sistem de control dezvoltat impreuna cu producatorul. Garantie producator: 2 ani.

Cap de taiere Raytools BS03K (Elvetia): protectie optica dubla cu trei seturi de lentile de protectie, lentila cu protectie multipla, suport pentru oglinda tip sertar, senzor standard de presiune si de monitorizare a temperaturii oglinzii protectoare, design optic si al fluxului de aer optimizat, condensator amplificator incorporat.

Sistem CNC Cypcut FSCUT3000DE-M (China): accepta conducte cu 3 mandrine in productie pentru precizie si minimizarea deseurilor; sustine incarcare/descarcare automata, productie in ciclu si alimentare automata cu tevi. Include senzor de urmarire a inaltimii Cypcut BCS100E, placa terminal I/O BCL4516E si statie bus host CypTronic-Pro, plus telecomanda wireless WKB.

Pinion, cremaliera si ghidaje: pinion T-WIN (grad de precizie clasa 5), cremaliera T-WIN (grad de precizie clasa 6), ghidaje liniare PEK (grad de precizie P/H).

Design de instalare excentric pentru servomotor: suprafata de montare a servomotoarelor FarleyLaserlab, brevetata, proiectata pentru o structura excentrica ce ofera comoditate sporita la intretinere.

Precizia masinii-unelte: calibrare de precizie cu colimator laser pe tot procesul de instalare, asigurand o precizie de pozitionare de 0,05 mm; datele colectate de interferometrul laser sunt inregistrate in sistemul de control numeric pentru compensare de precizie.

Dulap electric de control: distributie rationala a componentelor electrice, separarea curentilor tari si slabi, standard international de numerotare a liniilor, sistem de climatizare de inalta calitate pentru functionare optima a componentelor.

Valve proportionale SMC (Japonia): valva de joasa presiune (reglare automata a presiunii oxigenului) si supapa optionala de inalta presiune (reglare automata a presiunii aerului si azotului), ambele cu precizie mare de reglare.

Contactor: Siemens/Schneider sau marci echivalente ca si calitate.

Racitor de apa Hanli: echipament profesional de racire cu apa a laserului, cu pompa si rezervor din otel inoxidabil rezistent la coroziune, racire cu aer (fara necesitatea unui turn de apa), controler in limbile chineza si engleza, control dublu de temperatura si alarme automate (intarziere compresor, supracurent, debit apa, temperatura inalta/scazuta).

Sursa de alimentare cu tensiune stabilizata: Shanghai Xishun, cu functii variabile de stabilizare, adaptabila la cerintele de energie electrica din diverse tari si regiuni.

Servomotoare si drivere: Inovance (Japonia).

Cremaliera si pinioane: SMAGIC (Taiwan). Ghidaje liniare: LEITESEN (Taiwan).

Reductor: Motoreducer (Franta).

Display: LCD industrial de 24".

Specificatii tehnice principale

Cerinte pentru mediul de lucru (instalare)

Echipare standard (inclusa in pret)

• Corp masina ranforsat, standard UE
• 2 mandrine de precizie pentru diametre Ø15 – Ø120 mm
• Sursa laser cu fibra Raycus RFL-C3000, 3 kW
• Cap de taiere Raytools BS03K (Elvetia)
• Servomotoare si drivere Inovance (Japonia)
• Sistem CNC Cypcut 3000DE, Cyptronic Bus (China)
• Senzor de urmarire a inaltimii Cypcut BCS100E
• Reductor Motoreducer (Franta)
• Cremaliera si pinioane SMAGIC (Taiwan)
• Ghidaje liniare LEITESEN (Taiwan)
• Stabilizator de tensiune Xishun (China)
• Display LCD industrial de 24"
• Racitor de apa Hanli (China)
• Aer conditionat pentru dulapul sursei laser
• Sistem de aspirare a gazelor, cu ventilator si tubulatura
• Software CAM 3D TubesT (nesting)
• Set complet sistem compresor de aer, 1,6 MPa
