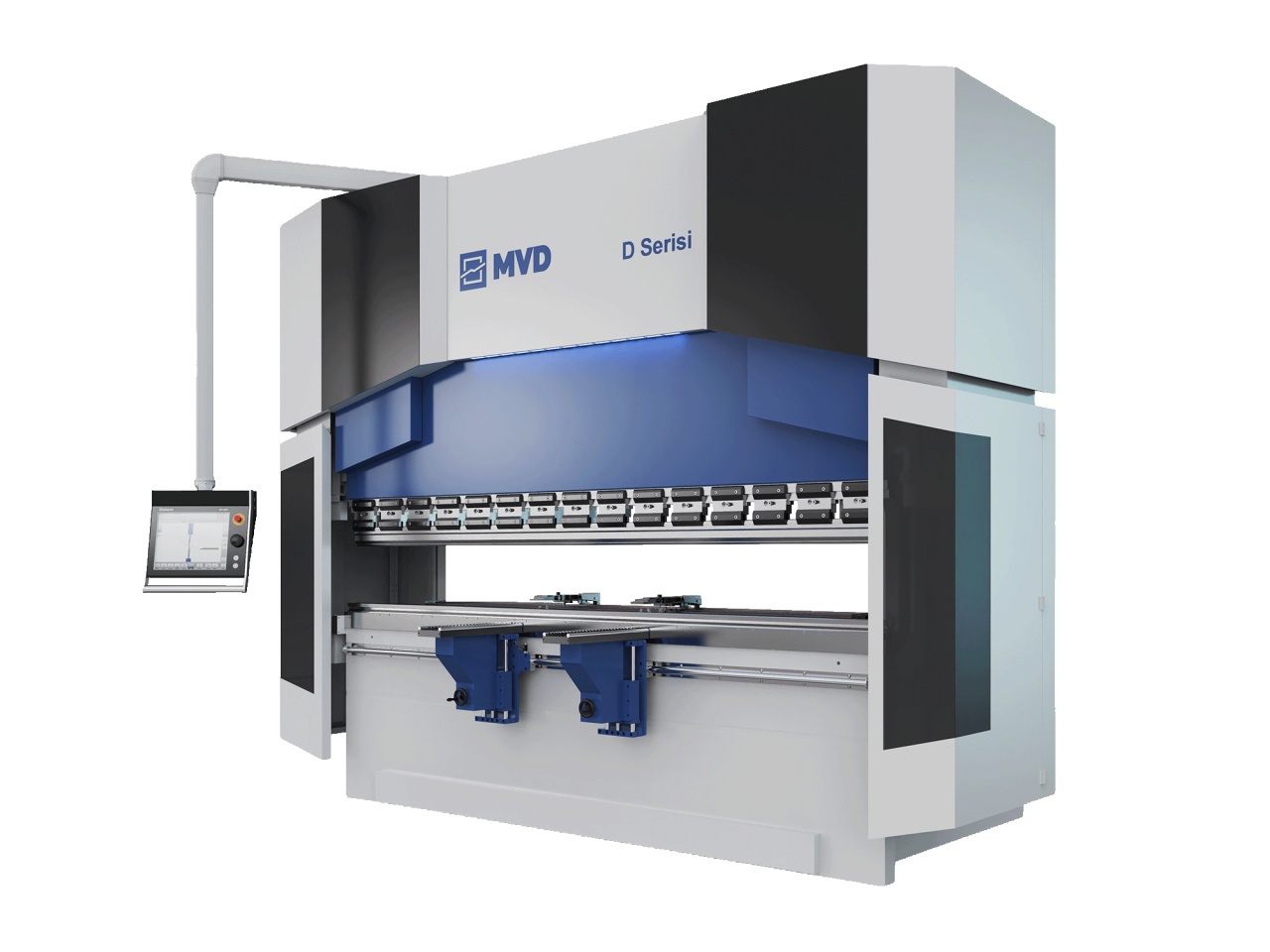

Masina hidraulica de indoit tabla tip abkant iBend D400-6100, MVD INAN

MVD INAN iBend D400-6100 este o presa hidraulica de indoit tabla (abkant) de mare capacitate, cu comanda numerica CNC pe 7 axe, conceputa pentru operatii de indoire de precizie in productie industriala grea. Batiul si grinda superioara sunt construite din otel, proiectate dupa criteriul de deformare minima pentru o rezistenta optima, iar prelucrarea batiului se realizeaza pe centre de prelucrare CNC de precizie.

Cilindrii hidraulici sunt prelucrati precis din bare rotunde pline de otel si sunt honuiti, iar pistoanele sunt din otel forjat, calit, rectificat si cromat. Performantele maxime ale masinii si precizia ridicata de indoire sunt asigurate de cilindri hidraulici sincronizati, controlati CNC, montati in conditii ideale. Blocul hidraulic si supapele proportionale sunt originale, fabricate in Germania, iar masina este dotata cu rigle liniare optice de inalta calitate (Givi sau Heidenhain).

Caracteristici generale

• Referintele masinii se iau automat, de fiecare data
• Ajustarea automata a fortei de presare, in functie de criteriile materialelor si sculelor
• Setari automate ale functiilor de pozitionare si retragere in programul de indoire
• Reglare automata a cursei
• Limitari programabile si automate ale fortei maxime, pentru protectia sculelor
• Programele de indoire economisesc memorie si pot fi reincarcate/reapelate, cu posibilitate de cautare dupa materiale si scule
• Viteza de lucru programabila
• Moduri de lucru disponibile: manual, semiautomat, complet automat
• Posibilitate de indoire conica
• Suporti de rigle liniare de tip "C", pentru compensarea intinderii batiului, cu protectie la functionarea in diagonala
• Control in bucla inchisa a cilindrilor sincronizati in timpul procesului de indoire
• Protectie la presiune hidraulica maxima, cu supapa de siguranta
• Sistem electronic de protectie impotriva suprasarcinii
• Calcul automat al lungimii desfasurate, cu optiuni manuale/automate pentru stabilirea ordinii indoirilor, in functie de grosimea si tipul materialului si de caracteristicile sculelor
• Controlerul standard grafic 2D optimizeaza ordinea indoirilor si verifica/evita posibilele coliziuni
• Sistem crowning motorizat original Wila

Configuratia masinii (echipare inclusa)

• 7 axe comandate numeric: Y1, Y2, X, R (X=750 mm + R=250 mm, servo), Z1, Z2, X5
• Comanda CNC Esa S875W, ecran tactil de 21", grafica 3D (3-12 axe), import fisiere *.dxf
• Licenta pentru instalarea software-ului pe PC in birou, pentru import de fisiere *.dxf
• Limitatori spate MVD servo-motorizati, axa X 750 mm + R 250 mm, Z1, Z2, X5, cu suruburi cu bile, ghidaje liniare, motoare si drivere Mitsubishi, precizie ± 0,03 mm
• Sistem CNC antideflectie, compensare deformare (crowning CNC), cu pene Wila (Olanda) si motor Framo (Germania)
• Masa crowning/bombare motorizata CNC, tip #2 mai puternic, cu pene Wila (Olanda) si motor Framo (Germania)
• Rigle optice Givi-Misure (Italia)
• Bloc hidraulic Hawe-Hoerbiger (Germania), cu valve proportionale
• Pompa hidraulica de ulei cu roti dintate Eckerle (Germania)
• 2 degete limitatoare spate, deplasabile manual de-a lungul ghidajelor liniare, cu reglare precisa

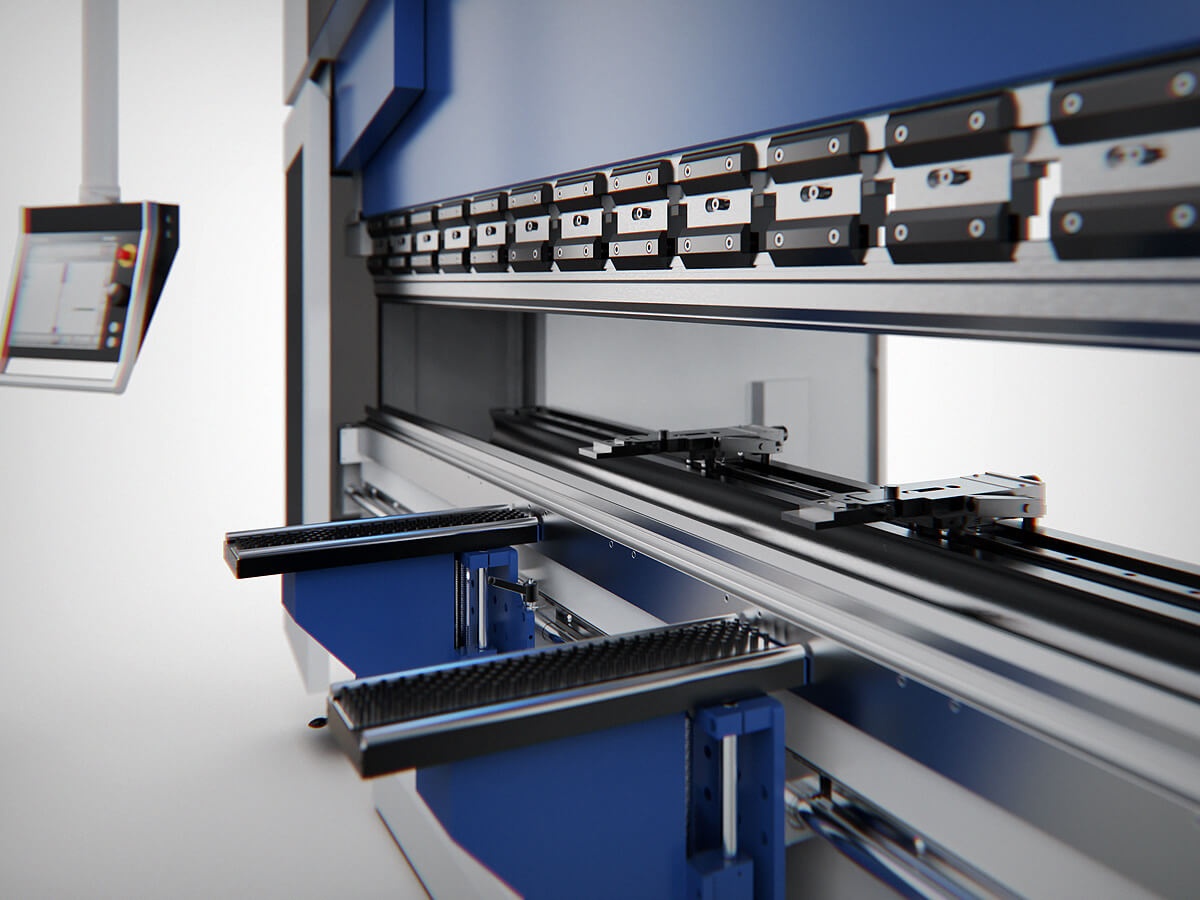

• Sistem de prindere rapida a sculei superioare Promecam
• Masa ingusta (design special MVD), latime 90 mm

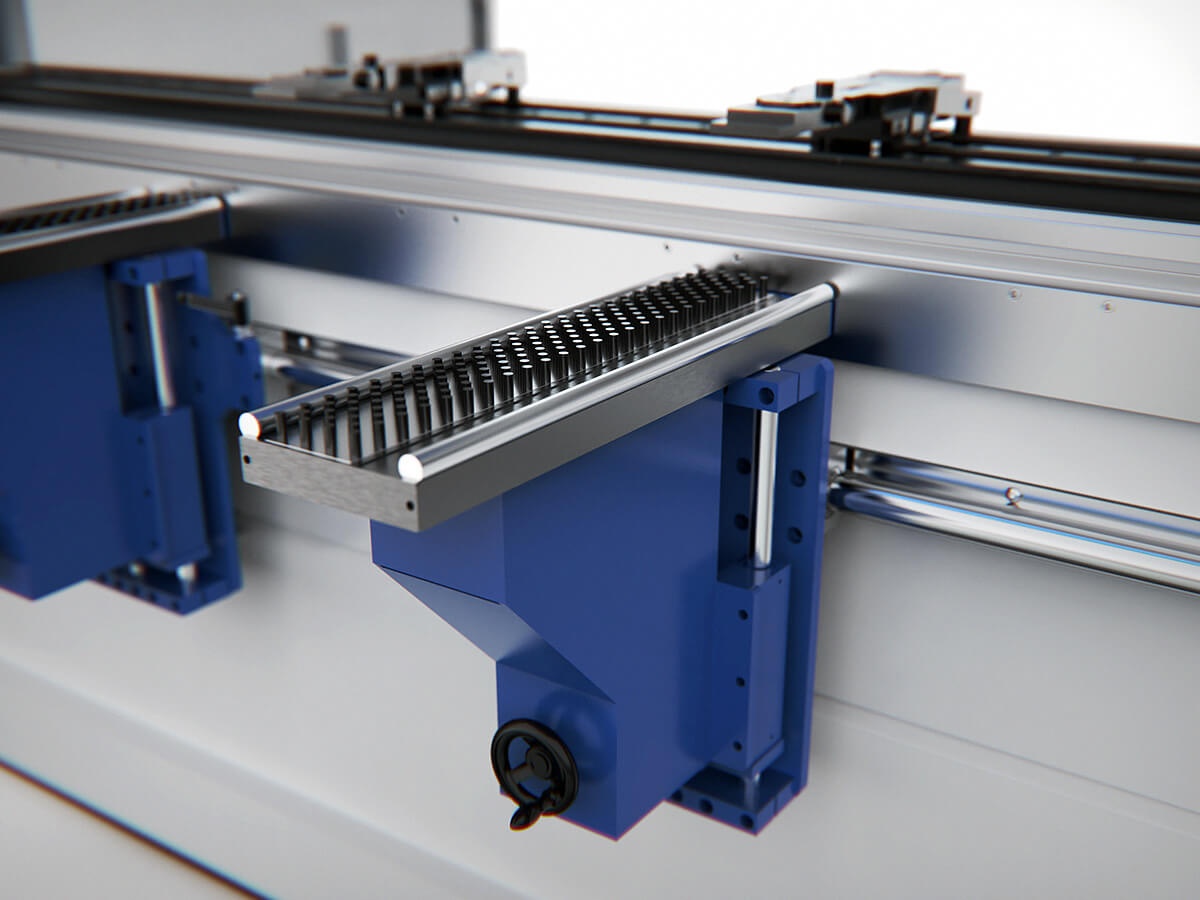

• Suporti frontali mobili, cu capacitate mare, de tip D, cu roata de mana pentru reglare pe verticala (2 buc.)
• Scula superioara Eurostamp 1260, H: 67 mm, unghi 85°, R: 0,8 mm — 1 buc. 805 mm, segmentata
• Scula inferioara Eurostamp 2067, cu 4 canale V (16-22-35-50 mm), unghi 85°, H: 60 mm — 1 buc. 805 mm, segmentata
• Aparatoare frontala de siguranta completa, cu iluminare LED si brat din aluminiu pentru controler
• Conformitate CE: lasere de siguranta fata DSP sau AKAS II + PLC + fascicule de lumina spate

Controler CNC — Esa S875W (Windows SMART XL 1560)

Comanda CNC de top pentru abkanturi, cu urmatoarele caracteristici:

• Ecran multi-touch de 21"
• Capabilitati complet 3D
• Pana la 156 de axe controlabile
• Sistem de operare Windows 10
• Interfata Ethercat/CANopen sau axe analogice

Limitator spate MVD

Limitator spate cu axe controlate X-R-Z1-Z2-X5:

• Cursa axa X: 750 mm
• Cursa axa R: 250 mm
• Cursa axa X5: 200 mm (-100 / +100 mm)
• Cursa axele Z1, Z2: de-a lungul barei de ghidare spate

Specificatii tehnice
