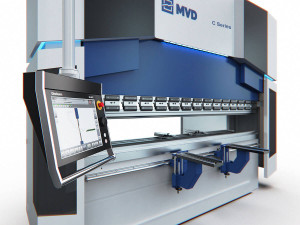

Masina hidraulica de indoit tabla tip abkant iBend C400 – 6100, MVD INAN
Descriere
Masina hidraulica de indoit tabla tip abkant iBend C400 – 6100, MVD INAN
Beneficiile noastre pe scurt:
- Suport de instalare gratuit: Instalare si punere in functiune.
- Training gratuit: Instruire pentru exploatarea utilajelor.
- Asistenta tehnica gratis: Suport pentru conectarea la reteaua electrica.
- Informare prealabila gratuita: Detalii despre puterea electrica necesara inainte de ofertare.
- Utilaje gata de lucru: Masinile MVD vin cu perechi de poansoane si matrite standard, incluse in pretul masinii.
Detalii aditionale:
- Din motive legale legate de siguranta transporturilor abkanturile nu se livreaza cu ulei hidraulic
- Contactati-ne pentru mai multe informatii despre instalare si optiuni suplimentare.
Caracteristici generale masina seria C standard
- Abkanturile din seria C au standard 4 axe controlate (Y1, Y2, X, R) si pot fi configurate optional pana la maximum 12 axe (Y1, Y2, X1, X2, R1, R2, Z1, Z2, AP3, AP4...)
- Masinile din seria C au standard comenzi CNC cu afisaj grafic color 2D
- Software Offline
- Batiul si grinda superioara sunt construite din otel si au fost proiectate in functie de criteriul de deformare minima de rezistenta optima
- Batiul masinii este prelucrat pe centre de prelucrare precise CNC
- Cilindrii hidraulici sunt prelucrati precis din bare rotunde pline de otel si sunt honuiti
- Pistoanele sunt prelucrate din otel forjat, calit, rectificat si sunt cromati
- Performantele maxime ale masinii si precizia de indoire ridicata sunt asigurate de cilindri hidraulici sincronizati, controlati de CNC, montajul lor facandu-se in conditii ideale. Blocul hidraulic si supapele proportionale sunt originale, fabricate in Germania. Masina este dotata cu rigle lineare optice Givi sau Heidenhain de inalta calitate
- De fiecare data masina isi ia automat referintele
- Ajustarea fortei de presare se face automat in functie de criteriile materialelor si a sculelor
- Setari automate ale functiilor de pozitionare si retragere in programul de indoire
- Reglarea automata a cursei
- Limitari programabile si automate ale fortei maxime, pentru protectia sculelor
- Programele de indoire pot economisi memorie si se pot reincarca/reapela, fiind posible cautari dupa materiale, scule
- Viteza de lucru programabila
- Moduri de lucru disponible: manual, semiautomat, complet automat
- Posibilitate de indoire conica
- Suporti de rigle liniare de tip “C”, pentru compensarea intinderii batiului, protejeaza la functionarea in diagonala
- Controlul in bucla inchisa a cilindrilor sincronizati in timpul procesului de indoire
- Masina este protejata de presiunea hidraulica maxima cu o supapa de siguranta
- Sistem electronic de protectie impotriva suprasarcinii
- Calculul automat al lungimii desfasurate. Posibilitati manuale sau automate pentru stabilirea ordinii indoirilor, in functie de grosimea materialului, de tipul de materialului, de caracteristicile sculelor. Controlerul standard grafic 2D ofera optimizarea ordinii indoirilor, verificarea si evitarea posibilelor coliziuni
- Sistem manual antideflectie Wila (optional sistem CNC antideflectie Wila, crowning motorizat)
|
Specificatii tehnice |
|
| Numarul axelor | Y1, Y2, X, R - 4 axe |
| Forta de indoire | 400 tone |
| Lungimea de indoire (A) | 6100 mm |
| Distanta intre coloane (B) | 5100 mm |
| Cursa (C) | 310 mm |
| Deschidere pe verticala fara scule “daylight” (J) | 535 mm |
| Adancimea gatului, degajarea “throat depth” (D) | 410 mm |
| Inaltimea mesei (E) | 1055 mm |
| Cursa axa X | 750 mm |
| Viteza rapida axa Y | 100 mm/s |
| Viteza de lucru axa Y | 8 mm/s |
| Viteza de retragere rapida axa Y | 80 mm/s |
| Capacitate rezervor ulei hidraulic | 400 litri |
| Puterea motorului de actionare | 30 kW |
| Lungime (L) | 8150 mm |
| Latime (W) | 2700 mm |
| Inaltime (H) | 3600 mm |
| Greutate | 33000 kg |
| Alimentare electrica | 400 - 3 - 50 V - ph - Hz |
Configuratia masinii
4 axe comandate numeric Y1, Y2, X, R

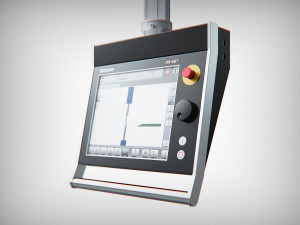

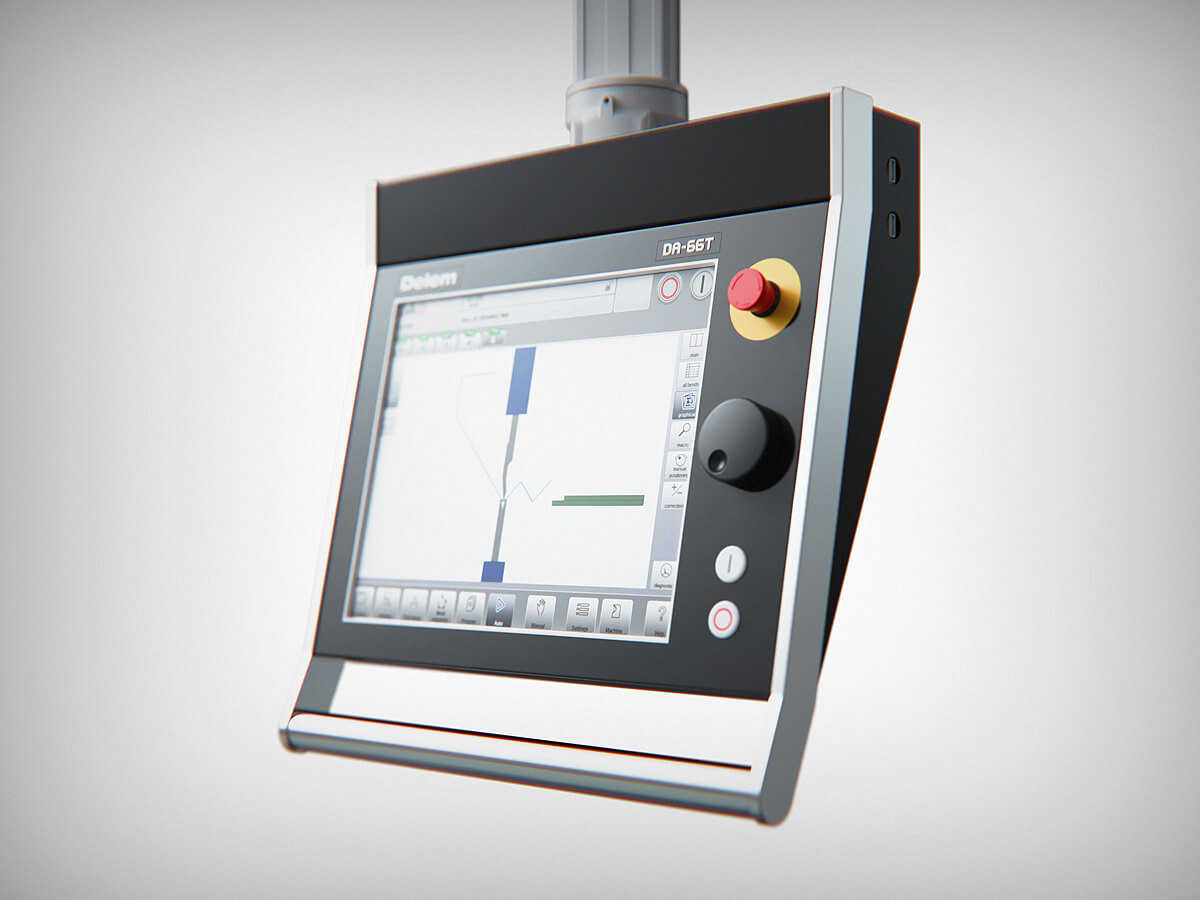

Unitate CNC Esa S640 (15") sau CybTouch15 (15") sau Delem DA53T Ecran tactil grafic 2D (Max. 3-4 axe)
Limitatori spate MVD servo-motorizati Mitsubishi, sau LS Coreea de Sud, axa X 750 mm, axa R 250 mm, precizie ±0,03 mm
Actionare limitatori spate cu suruburi cu bile si ghidaje liniare

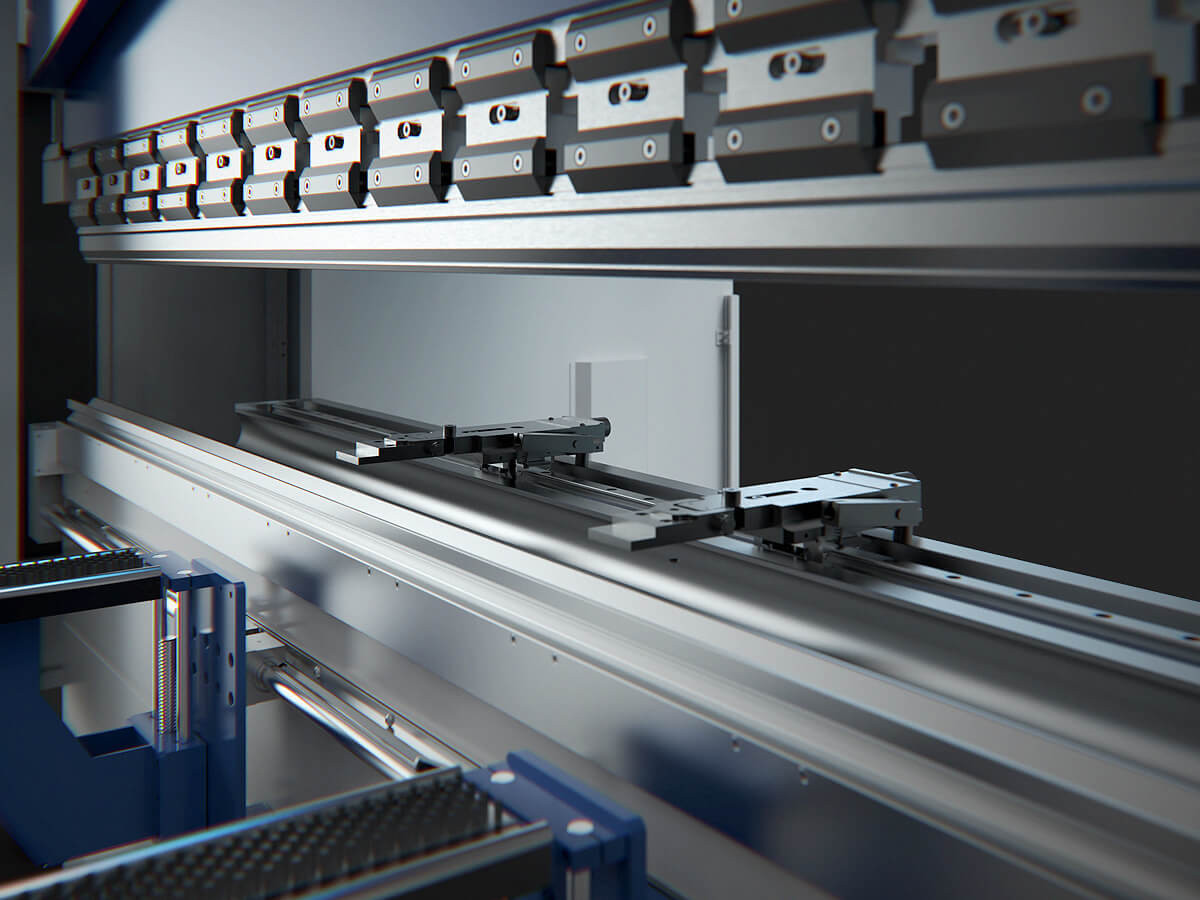

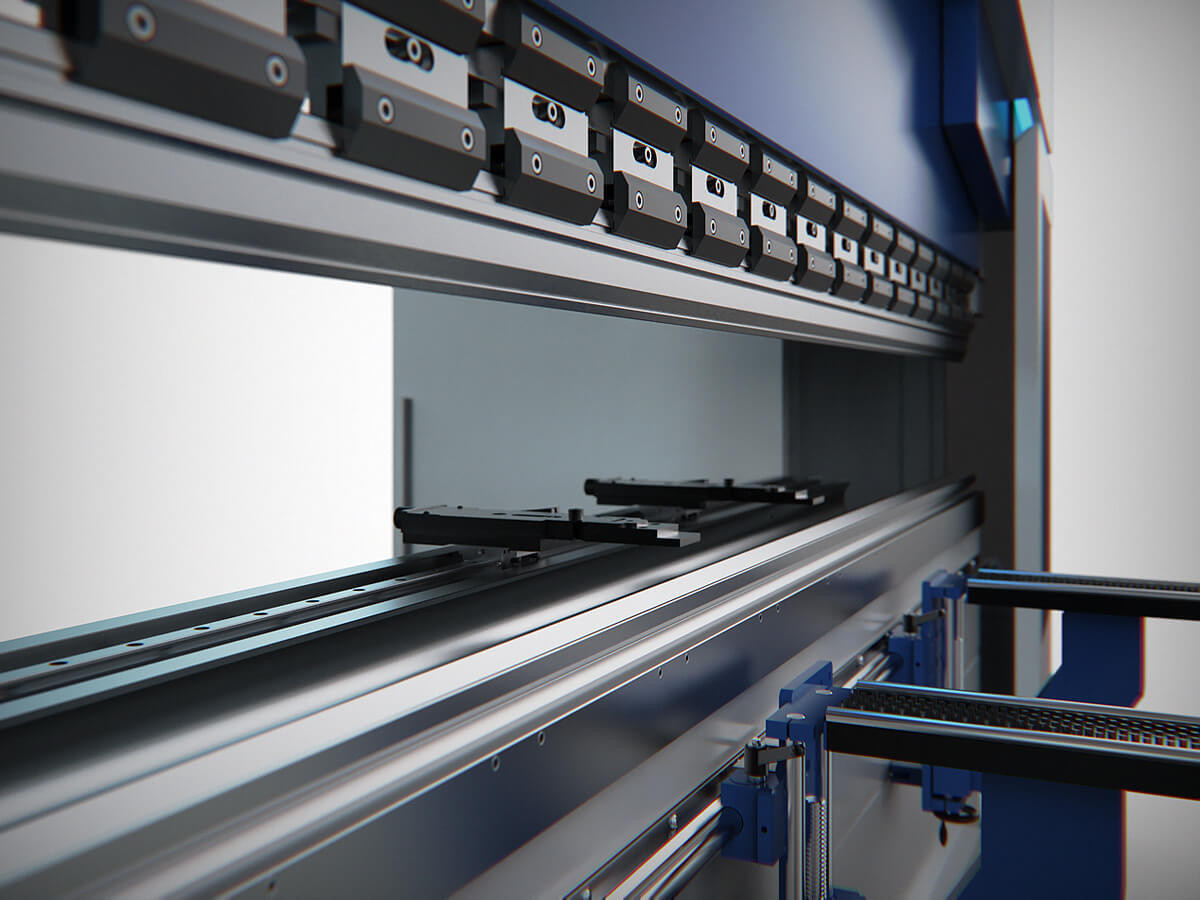

Sistem de prindere rapida pentru poansoane Promecam
Poansoane originale segmentate Eurostamp Italia model 1260 (6x835 mm + 415 mm + 805 mm segmentat) conform desen
Matrita originala segmentata Eurostamp Italia Model 2067 (6x835 mm + 415 mm + 805 mm segmentata) cu 4 canale V cu dimensiunile 16, 22, 35 si 50 mm conform desen
Suporti frontali mobili de sprijin material puternici de tip C cu roata de mana pentru reglare pe verticală (2 buc)
Masa MVD stil European, latime 90 mm
Software ESA office offline
Bloc hidraulic compact Hoerbiger cu valve proportionale
Pompa hidraulica cu roti dintate Ekerle Germania
Componente electrice Schneider, Merlin Gerin si Siemens
Masurare directa cu rigle optice Givi
Aparatori protectie laterale
Aparatoare completa de siguranta fata cu lumini LED si cu brat de control din aluminiu
Tensiunea de alimentare 400V, AC, 3 faze, 50Hz
Crowning manual de tip #2 mai puternic cu pene Wila (Olanda), reglabile cu maner si calibru. (crowning manual axa C)
Conformitate CE cu sisteme de siguranta laser AKAS II in partea din fata si bariera de lumina in partea din spate a masini.
