Masina de faltuire dubla tabla model Double Folder Stefa VHX6
Descriere
Masina de faltuire dubla tabla model Double Folder Stefa VHX6
Caracteristici principale
- VHX se poate indoi până la 2 mm St40 (14ga)
- lungimi de 6400mm și 8400mm (21ft și 27,5ft)
- Sculele pot fi personalizate pentru pietele regionale
- Scule din material de inalta rezistenta (calitate S690)
- Gripper-finger Back Gauge
- Masa de manipulare extensibila
- Degajare mare la sculele de indoire datorita deplasarii mari a grinzilor de indoire
- Brate de prindere cu grosimea de 25mm
- Reglarea usoara pentru crowning – realizată manual
- Sistem hidraulic și electric simplu: întretinere usoara si cu costuri reduse
- Control grafic 2D avansat
- Cortina de siguranta si Laser de siguranta pentru prindere
- Forfecare atasată la cadrul masinii: mai mult spatiu de indoire
Specificatii tehnice
-Model VHX6
-Grosimea maxima admisibila 2 mm St40 – 3 mm Alu – 1,25 mm Inox
-Lungimea de lucru 6400 mm
-Capacitatea maxima de taiere 2 mm pentru St40
-Interval pozitioner spate “backgauge” (maxim – minim) 1250 mm < - > 15 mm
-Toleranta pozitionerului spate cu servomotor -0,01 / + 0,02 mm
-Numarul de dispositive de prindere 6
-Viteza pozitionerului spate cu servomotor 250 mm/s
-Deschidere pe înălțime a grinzii de prindere 300 mm
-Rotația maximă a grinzii de îndoire 140º
-Viteza de indoire 60°/secunda
-Tolerantă la indoire +/- 0,5º
-Putere totala 20 kW
-Alimentare electrica 3x 400/480V CA
-Alimentare cu aer comprimat 6 bar
-Greutate 11.000 kg
-Culori RAL2008 / RAL7043 (portocaliu deschis, gri închis )
Descrierea echipamentului
Tehnologie hibrida

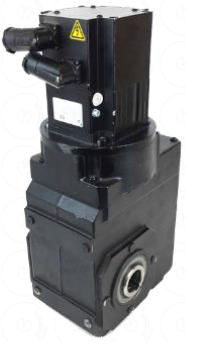

Tehnologia Servo Hydraulic Pump asigura un ciclu de producție rapid și o servopompa precisa.
Servomotorul poate controla cu precizie acceleratia si viteza cu control în bucla inchisa.
Implica pauze operaționale care nu necesită putere hidraulică activa. Avantajul atins creste pe masura ce
raportul fazelor active si inactive creste.
In plus, sistemul hibrid electro-hidraulic ajuta la reducerea impactului asupra mediului in ceea ce privește
economiile de energie (până la 80%) si cantitatea mai mica de ulei hidraulic care trebuie eliminata
datorita incalzirii reduse a fluidului.
276 de grade de flexibilitate
Indoirea pozitiva si negativa adauga un nou proces productiv la plierea tablei. Va creste viteza proceselor
de productie, permite mai putin timp pentru manipularea materialului.

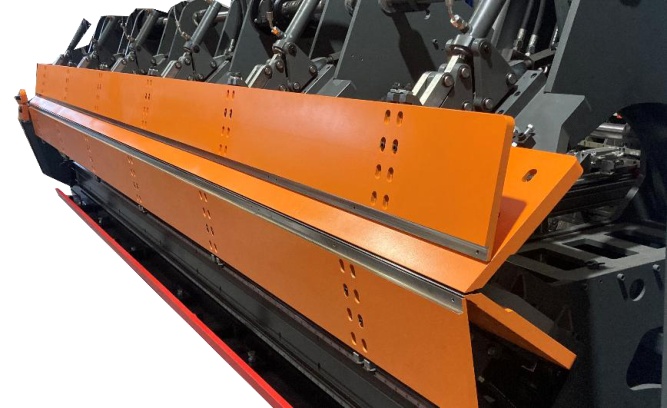

Grinzile de îndoire au o scula ranforsata care este posibil să se schimbe cu usurinta în caz de deteriorare.
„Nu este necesar niciun operator”
Gripperul poate asigura materialul, iar pozitionarea automată va face treaba. Nu este nevoie de operator
pentru a manipula tabla pe majoritatea cazurilor. Gripperul are două opritoare, pe margine și pe spate
pentru a permite laterale la 90º până la 45 mm de înălțime.
Dacă este necesar, este posibil si lucrul cu opritorul spate normal pentru o funcționare semi-automata,
precum masinile de pliat tradiționale.
Indoire conica
Fiecare dispozitiv de prindere si oprire este condus independent cu propriul motor. Rezulta ca este
posibil sa se programeze o indoire conica sau chiar mai multe indoiri conice în aceeași operație.
Taiere rapida și inteligenta
Foarfeca actionata este echipata cu encoder pentru a putea primi feedback cu privire la pozitie. Cu
aceasta, putem accelera viteza de miscare si putem programa forfeca pentru a efectua mai multe tăieturi
fara a fi nevoie sa revenim la pozitia initiala.
Totul este protejat
Mașină de faltuire dubla Stefa VEX este echipata cu garduri fizice in jurul utilajului. Pe partea frontala,
cand masina este in productie automata, laserele de siguranta monitorizează zona periculoasa pentru a
evita orice interventie atunci când mașina este în functiune.
Cand masina este in functionare semi-automata, laserele individuale protejeaza degetele si mainile în
zonele periculoase ale grinzii de prindere si forfecare. În acest mod, operatorul poate lucra cu pedale.
Comanda Alligator X
Alligator X integrează ultima tehnologie pentru operatii de pliere cu o combinatie de flexibilitate, usor de
manevrat și caracteristici complete cum ar fi pagina de desen, calculul automat al secventei, baza de date
a materialelor, lista de operatii etc.
Este echipat cu un sistem de operare Windows 10 pentru PC industrial integrat și CPU Intel i5 de 3,2 Ghz
de mare putere cu 8 Gb de RAM.
Comanda poate fi conectată la Internet si, in consecinta, poate obține suport de la distantă din fabrica.
