Masina de indoit si roluit tabla, RI 72-3132 NC, Seravesi, latimea maxima tabla 3100 mm, putere 15 kW

Descriere

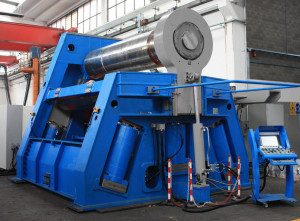

Masina de indoit tabla 3132 NC Seravesi

Caracteristici tehnice ale masinii:

• Latimea max. a tablei 3100 mm
• Diametrul rolei superioare 320 mm
• Diametrul rolei inferioare de presare 320 mm
• Diametrul rolelor laterale 280 mm
• Inclinarea rolelor laterale pentru in indoirea conica 3 grade
• Viteza de rotatie a rolelor 2,5-5 mt/min
• Viteza de pozitionare a rolelor laterale 450 mm/min
• Puterea totala instalata 15 kW
• Tensiune/ faze/ frecventa/ 400 / 50 / 3
• Greutatea masinii 14 tone
• Dimensiunea masinii 515x180x160 cm

Capactiatea de preindoire

• Latimea max. a tablei 3100 mm
• Grosimea de preindoire (la diametrul interior 380 mm) 10 mm
• Grosimea de preindoire (la diametrul interior 1600 mm) 14 mm
• Calculatie avand in vedere tabla de otel 260 N/mm²

• Latimea max. a tablei 2600 mm
• Grosimea de preindoire (la diametrul interior 380 mm) 8 mm
• Grosimea de preindoire (la diametrul interior 1600 mm) 12 mm
• Calculatie avand in vedere tabla de otel 355 N/mm²

Capactiatea de indoire:

• Latimea max. a tablei 3100 mm
• Grosimea de indoire (la diametrul interior 380 mm) 12 mm
• Grosimea de indoire (la diametrul interior 1600 mm) 17 mm
• Calculatie avand in vedere tabla de otel 260 N/mm²

• Latimea max. a tablei 3100 mm
• Grosimea de indoire (la diametrul interior 380 mm) 10 mm
• Grosimea de indoire (la diametrul interior 1600 mm) 15 mm
• Calculatie avand in vedere tabla de otel 355 N/mm²

Performantele masinii la indoiri piese conice

• Metoda indoirii continue 75% din capacitatea de pre-indoire
• Metoda indoirii prin presare 100% din capacitatea de pre-indoire

Vine echipata cu

• Role fabricate din otel special aliat forjat, calit;
• Role normalizate, calite prin inductie (HRC 55-60);
• Paralelismul rolelor de indoire cu valve proportionale;
• 2 role motorizate;
• Control NC cu panou de comanda SIEMENS;
• Comenzi prin atingere a actionarii si valve hidraulice;
• Componente si materiale certificate ISO 9001;
• Panou de comanda ergonomic;

Accesorii optionale incluse:

• Dispozitiv de indoire conica
• Suport de tabla hidraulic, lateral, stanga sau dreapta, controlat NC

Alte caracteristici:

• Masina complet hidraulica
• Design cu geometrie rectilinie, cu sistem de alunecare liniar (nu cu sistem planetar)
• Fiecare rola este lagaruita cu rulmenti
• Pozitie reglabila in mod independent a tuturor celor trei role cu ajutorul unor cilindri hidraulici
• Role din otel carbon special, forjat si calit
• Compensarea automată a vitezei periferice a rolei superioare
• Role superioare si rola de presare motorizate cu 2 reductoare planetare hidraulice + 2 motoare hidraulice
• Sistem de comanda NC
• Inclinarea rolei presoare si a rolelor laterale pentru productiea de piese conice, cu reglare de la panoul de comanda
• Unitate hidraulica de actionare a masinii cu supape de protectie contra suprasarcinii
• Componente hidraulice Bosch - Rexroth, Duplomatic, Hawe, Parker si Hydac sau echivalente
• Componente electrice Siemens, Pizzato, Moeller, Exon, Telemecanique, ABB sau echivalente
• Deschidere de capat hidraulica pentru a permite indepartarea tubului produs in pozitie orizontala
• Comenzile masinii amplasate pe o consola ergonomica
• Dispozitiv de siguranta, constand din limitatoare de oprire sau cablu conductor periferic
• Masina produsa in conformitate cu regulile „CE” certificate
• Manual de mentenanta, manualul componentelor, manual de asamblare, conform normelor CE
