Masina de gaurit in coordonate CMA 3RD CNC 3006

CMA Machine Tools
630.700,00 RON
Costurile de livrare nu sunt incluse
CMA Machine Tools
Cod produs - SKU CMA 3RD CNC 3006

Descriere

Masina de gaurit in coordonate CMA 3RD CNC 3006
Centrul de gaurire CMA 3RD-CNC este a treia generatie dupa modele predecesoare de succes folosite zilnic pe toate continentele lumii. Masina este echipata cu control industrial PC de ultima generatie, servodrivere si servomotoare produse de OMRON (Japonia).

Ce capacități ar trebui să ofere un centru de gaurire?

  • gaurire rapide si usoara in pozitia exacta (o gaura pozitionata incorect duce la probleme in timpul asamblarii si costuri suplimentare mari)
  • potrivit pentru piese individuale (1 sau 2 gauri gaurite in regim manual) si pentru serii mici si mari
  • posibilitatea de a utiliza burghie conventionale HSS, precum si burghie moderne cu carbura pentru productie rapida
  • producerea de (mai multe) piese mici, precum si de piese mari
  • adecvat pentru gaurire, filetare, zencuire si flowdrilling (gaurire prin frecare si incalzire cu curgerea materialului)
  • posibilitatea de efectuare de frezari usoare pentru a evita ca priesa sa fie fixat si centrata pe 2 masini

Caracteristici unice ale centrului de gaurire portal 3RD-CNC:

  • programare grafica intuitiva usoara, inclusiv functia GoTo in regim manual
  • programare libera in limbaj ISO (coduri G), de ex. forme de frezare complexe, frezare filet, utilizarea unor unelte speciale precum unelte de debavurare
  • interpolare cu 2 axe pe axa X / Y, interpolare cu 3 axe pentru frezare elicoidala (axa X / Y / Z)
  • viteza de pozitionare axa X: 30 m / min, axa Y: 30 m / min

Echipament standard

  • Magazin de scule rotativ cu schimbarea automata a sculelor, pentru 10 scule
  • diametrul maxim portscula 88 mm
  • lungimea maxima a sculei 300 mm
  • Scaner laser pentru lucrul in 2 zone, include aparatoare in jurul capului de gaurire
  • Conexiune si software pentru teleservice
  • Sistemul CMA dialog de programare a coordonatelor si a ciclurilor de lucru standard
  • PC industrial OMRON cu ecran tactil de 15“(Windows 10) cu hard disk SSD de 120 GB

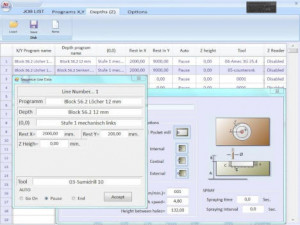

  • Programare grafică pe comanda mașinii
  • Genereaza un desen 3D al produsului + intrand in operatii si pozitii prin macro-uri
  • Operatiile (cicluri de lucru) si datele de taiere sunt setate automat pe baza bibliotecii de scule
  • Include nesting grafic, lucrul in 2 statii, simulare 3D si avertizare de coliziune
  • Comenzile de repetare pot fi amplasate la intamplare fara a mai fi necesara programarea pieselor
  • Piese noi/nestinguri noi pot fi programate in timp ce utilajul functioneaza (Back-Edit)
  • Pe langa programarea grafica, este posibila si scrierea manuala a programelor ISO.


  • Opțiuni pentru programare
  • 2-a licență pentru programare grafică (pe un computer extern)
  • Programare CAD-CAM

Supliment la programarea grafica; Software complet CAD / CAM DrillCam pentru conversia fisierelor 2D DXF, DWG, DSTV, NC, NC1 sau 3D STEP in programe ISO. Software-ul poate fi instalat pe controlul masinii sau, in combinatie cu a 2-a licenta pentru programare grafica, pe un PC extern.

  • Sistemul de actionare, gama de turatii si capacitatea de gaurire

Masinile 3RD-CNC sunt disponibile in mai multe modele. Gama de turatii și cuplul pot fi alese pentru a îndeplini cerințele optime pentru lucrările de făcut.

Turatia axului principal (rpm) 6000 5000 4000 3000 2400 2000
Cuplul maxim cu motor de 13,1 kW (Nm) 83 100 125 167 208 250
Indicative Drilling capacity (mm) and tapping capacity* 28 M20 30 M22 36 M24 42 M27 42 M27 42 M30

*Capacitatile sunt valabile pentru:
- Otel cu rezistenta la tractiune pana la 60 kg/mm²
- Gaurire: cu inserturi HSS acoperite TiCN, V= 45 m/min, F= D/125 mm/rot
- Filetare: tarozi HSS-Co acoperiti, viteza de taiere 20 m/min
Pentru alte tipuri de materiale și / sau scule contactați distribuitorul sau CMA

Configuratia standard
- Omron CPU NX102 Modular industry 4.0
- axe controlate X, Y si Z
- indeplineste standardele Industry 4.0, deoarece incorporeaza protocoalele OPC - UA si MQTT.br
- PC OMRON cu ecran tactil de 15,4“ Pentium 5 (Windows 10), 8 GB RAM, memorie 120 GB
- interpolare cu 2 axe pentru axa X / Y, inclusiv arce
- interpolare liniara pe 3 axe (X/Y/Z)
- interpolare pe 3 axe (X/Y/Z) pentru frezare elicii
- pupitru de comanda extern, mobil pe ghidaje liniare
- magazin automat rotativ pentru 10 scule
- masurarea automata a lungimii sculei (sistem fara contact, touch-off)
- schimbarea manuala a sculei prin butoane (prindere automata)
- aparatoare in jurul capului de gaurit in combinatie cu scanerul laser de siguranta (pentru lucrul in 2 zone)

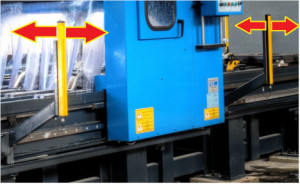

- perdele de lumina mobile pe partea din fata masinii (pentru lucru în 2 zone)
- gard pe partea din spate a masinii

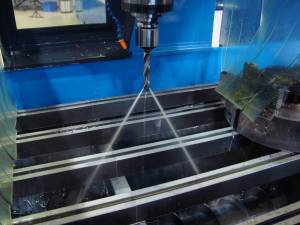

- sistem de racire (cu emulsie) si transportor de span
- LED-iluminarea masinii
- RJ45 conexiune pentru teleservice, include tot software-ul necesar

Va fi furnizat de către client:
Conexiune Ethernet (RJ 45) langa masina, aceasta permite CMA sa se conecteze la masina pentru:
- verificarea / modificarea programelor masinii
- analizarea eventualelor probleme tehnice (intrerupatoare, drivere etc.)
- incarcare actualizari software
Fara aceasta conexiune, CMA nu va furniza asistenta si eventualele costuri de calatorie ale tehnicianului vor fi facturate.

Detalii

Masina de gaurit in coordonate CMA 3RD CNC 3006 - Recomandarea Vigra
