Masina de gaurit in coordonate CMA GRD 60 CNC 3020

Descriere

Masina de gaurit in coordonate CMA GRD 60 CNC 3020

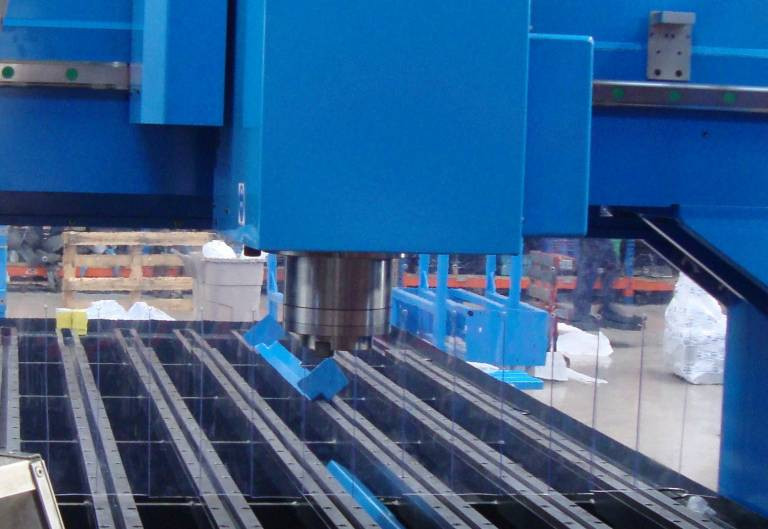

Centrul de gaurire cu portal CMA GRD-CNC este cea mai recenta evolutie a modelelor predecesoare de succes folosite zilnic pe toate continentele lumii. Masina este echipata cu control industrial PC de ultima generatie, servodrivere si servomotoare produse de OMRON (Japonia).

Caracteristici unice ale centrului de gaurire portal GRD-CNC:

• programare grafica intuitiva usoara, inclusiv functia GoTo in regim manual
• programare libera in limbaj ISO (coduri G), de ex. forme de frezare complexe, frezare filet, utilizarea unor unelte speciale precum unelte de debavurare
• interpolare cu 2 axe pe axa X / Y, interpolare cu 3 axe pentru frezare elicoidala (axa X / Y / Z)
• viteza de pozitionare axa X: 30 m / min, axa Y pana la 2000 mm: 30 m / min,> 2000 mm: 20 m / min.

Echipament standard

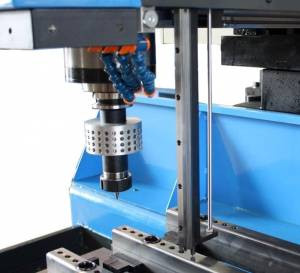

• Magazin de scule rotativ cu schimbarea automata a sculelor, pentru 14 scule, montat pe portal
• diametrul maxim portscula 88 mm
• lungimea maxima a sculei 390 mm
• Scaner laser in partea din fata a masinii
• Panou de control extern pe ghidaje liniare
• Perdea de lumina pe directia Y la 500 mm deasupra mesei pe ambele parti ale portalului
• PC industrial OMRON cu ecran tactil de 15“(Windows 10) cu hard disk SSD de 120 GB
• Conexiune și software pentru teleservice

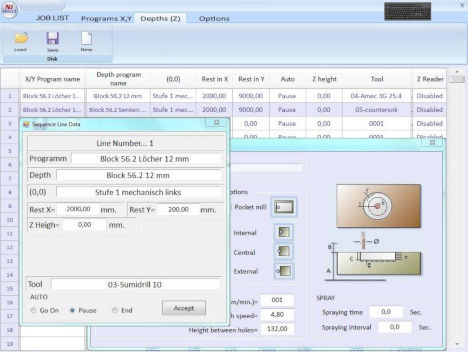

• Programare grafică pe comanda mașinii
• Genereaza un desen 3D al produsului + intrand in operatii si pozitii prin macro-uri
• Operatiile (cicluri de lucru) si datele de taiere sunt setate automat pe baza bibliotecii de scule
• Include nesting grafic, lucrul in 2 statii, simulare 3D si avertizare de coliziune
• Comenzile de repetare pot fi amplasate la intamplare fara a mai fi necesara programarea pieselor
• Piese noi/nestinguri noi pot fi programate in timp ce utilajul functioneaza (Back-Edit)
• Pe langa programarea grafica, este posibila si scrierea manuala a programelor ISO.

• Opțiuni pentru programare
• 2-a licență pentru programare grafică (pe un computer extern)
• Programare CAD-CAM

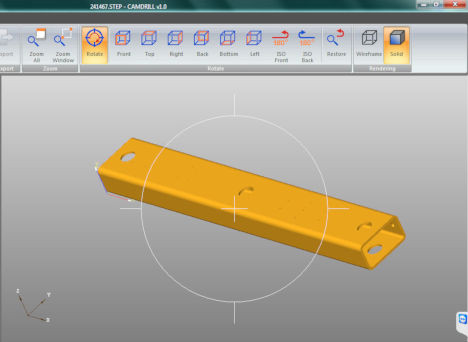

Supliment la programarea grafica; Software complet CAD / CAM DrillCam pentru conversia fisierelor 2D DXF, DWG, DSTV, NC, NC1 sau 3D STEP in programe ISO. Software-ul poate fi instalat pe controlul masinii sau, in combinatie cu a 2-a licenta pentru programare grafica, pe un PC extern.

• Sistemul de actionare, gama de turatii si capacitatea de gaurire

Masinile 3RD-CNC sunt disponibile in mai multe modele. Gama de turatii și cuplul pot fi alese pentru a îndeplini cerințele optime pentru lucrările de făcut.

*Capacitatile sunt valabile pentru:
- Otel cu rezistenta la tractiune pana la 60 kg/mm²
- Gaurire: cu inserturi HSS acoperite TiCN, V= 45 m/min, F= D/125 mm/rot
- Filetare: tarozi HSS-Co acoperiti, viteza de taiere 20 m/min
Pentru alte tipuri de materiale și / sau scule contactați distribuitorul sau CMA

Configuratia standard
- Omron CPU NX102 Modular industry 4.0
- axe controlate X, Y si Z
- indeplineste standardele Industry 4.0, deoarece incorporeaza protocoalele OPC - UA si MQTT
- PC OMRON cu ecran tactil de 15,4“ Pentium 5 (Windows 10), 8 GB RAM, memorie 120 GB
- interpolare cu 2 axe pentru axa X / Y, inclusiv arce
- interpolare liniara pe 3 axe (X/Y/Z)
- interpolare pe 3 axe (X/Y/Z) pentru frezare elicii
- magazin automat rotativ pentru 14 scule, montat pe portal
- masurarea automata a lungimii sculei (sistem fara contact, touch-off)
- schimbarea manuala a sculei prin butoane (prindere automata)
- aparatoare in jurul capului de gaurit
- perdele de lumina mobile pe partea din fata masinii (pentru lucru în 2 zone)
- gard pe partea din spate a masinii

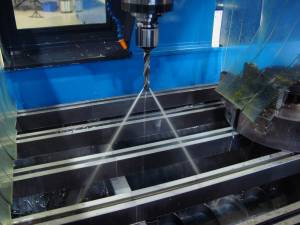

- sistem de racire (cu emulsie) si transportor de span
- LED-iluminarea masinii
- RJ45 conexiune pentru teleservice, include tot software-ul necesar

Va fi furnizat de către client:
Conexiune Ethernet (RJ 45) langa masina, aceasta permite CMA sa se conecteze la masina pentru:
- verificarea / modificarea programelor masinii
- analizarea eventualelor probleme tehnice (intrerupatoare, drivere etc.)
- incarcare actualizari software
Fara aceasta conexiune, CMA nu va furniza asistenta si eventualele costuri de calatorie ale tehnicianului vor fi facturate.
