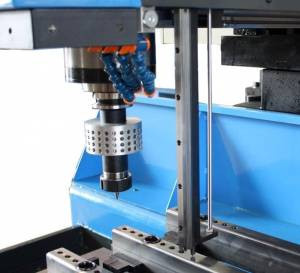

Masina de gaurit in coordonate CMA GRD CNC 4518

CMA Machine Tools
922.250,00 RON
Costurile de livrare nu sunt incluse
CMA Machine Tools
Cod produs - SKU GRD CNC 4518

Descriere

Masina de gaurit in coordonate CMA GRD CNC 4518
Centrul de gaurire cu portal CMA GRD-CNC este cea mai recenta evolutie a modelelor predecesoare de succes folosite zilnic pe toate continentele lumii. Masina este echipata cu control industrial PC de ultima generatie, servodrivere si servomotoare produse de OMRON (Japonia).

Caracteristici unice ale centrului de gaurire portal GRD-CNC:

  • programare grafica intuitiva usoara, inclusiv functia GoTo in regim manual
  • programare gratuita/libera in limbaj ISO (coduri G), de ex. forme de frezare complexe, frezare filet, utilizarea unor unelte speciale precum unelte de debavurare
  • interpolare cu 2 axe pe axa X / Y, interpolare cu 3 axe pentru frezare elicoidala (axa X / Y / Z)
  • viteza de pozitionare axa X: 30 m / min, axa Y pana la 2000 mm: 30 m / min,> 2000 mm: 20 m / min.


Echipament standard:

1. Magazin de scule rotativ cu schimbarea automata a sculelor, pentru 24 scule, montat pe portal

  • diametrul maxim portscula 88 mm
  • lungimea maxima a sculei 390 mm


2. Scaner laser in partea din fata a masinii

3. Panou de control extern pe ghidaje liniare

4. Perdea de lumina pe directia Y la 500 mm deasupra mesei pe ambele parti ale portalului
Masura de siguranta pentru a proteja operatorii care urca pe masa pentru prinderea pieselor mai mari

5. Conexiune si software pentru teleservice

Laptopul si software-ul sunt furnizate cu masina.
In perioada de garantie, teleserviciul este gratuit.

Masinile GRD sunt disponibile cu dimensiunile (X/Y) 3x1,4 m pana la 20x4 m, la cerere se pot livra masini speciale cu curse mai mari sau cu distanta mai mare intre axul principal si masa. Avem o mare experienta in masini speciale.

Lucrul in 2 zone este unul dintre cele mai mari avantaje ale centrelor de gaurire CMA. Ofera posibilitatea de a descarca si incarca piese in timp ce masina lucreaza. Rezultatul este o productie mai mare si un cost de productie pe piesa mai mic.
Deoarece magazinul de scule este fixat pe portal, numai axa Y trebuie sa se miste in timpul schimbarii sculei.
Avantajul este ca dimensiunile zonei de incarcare si de lucru sunt flexibile in functie de dimensiunile pieselor.

PC industrial OMRON cu ecran tactil de 22"(Windows 10) cu hard disk SSD de 120 GB

  • Genereaza un desen 3D al produsului + intrand in operatii si pozitii prin macro-uri
  • Operatiile (cicluri de lucru) si datele de taiere sunt setate automat pe baza bibliotecii de scule
  • Include nesting grafic, lucrul in 2 statii, simulare 3D si avertizare de coliziune
  • Comenzile de repetare pot fi amplasate la intamplare fara a mai fi necesara programarea pieselor
  • Piese noi/nestinguri noi pot fi programate in timp ce utilajul functioneaza (Back-Edit)


Pe langa programarea grafica, este posibila si scrierea manuala a programelor ISO.


Optiuni pentru programare

A 2-a licenta pentru programare grafica (pe un computer extern)

Programare CAD-CAM
Supliment la programarea grafica; Software complet CAD / CAM DrillCam pentru conversia fisierelor 2D DXF, DWG, DSTV, NC, NC1 sau 3D STEP in programe ISO. Software-ul poate fi instalat pe controlul masinii sau, in combinatie cu a 2-a licenta pentru programare grafica, pe un PC extern.

Configuratia standard

  • OMRON CK3E-1210 PMAC, Modular industry 4.0
  • axe controlate X, Y si Z
  • indeplineste standardele Industry 4.0, deoarece incorporeaza protocoalele MQTT si OPC – UA (optional)
  • 21.9“ Touchscreen; Omron PC (Windows 10), Intel Core i5, 8GB RAM, memorie 128 GB
  • interpolare cu 2 axe pentru axa X / Y, inclusiv arce
  • interpolare liniara pe 3 axe (X/Y/Z)
  • interpolare pe 3 axe (X/Y/Z) pentru frezare elicii
  • panou de comanda extern mobil, fixat pe ghidaj liniar
  • magazin automat rotativ pentru 24 tools, mountat pe portal
  • masurarea automata a lungimii sculei (sistem de contact, touch-off)
  • schimbarea manuala a sculei prin butoane (prindere automata)
  • aparatoare in jurul capului de gaurit in combinatie cu scanner laser de siguranta (lucru in 2 zone)
  • perdele de lumina mobile pe partea din spate a masinii
  • sistem de racire (cu emulsie) si transportor de span
  • LED-iluminarea masinii
  • RJ45 conexiune pentru teleservice, include tot software-ul necesar
  • cadru pregatit pentru motorizare dubla pe axa X
  • gard in partea din spate a masinii


Va fi furnizat de catre client
Conexiune Ethernet (RJ 45) langa masina, aceasta permite CMA sa se conecteze la masina pentru:

  • verificarea / modificarea programelor masinii
  • analizarea eventualelor probleme tehnice (intrerupatoare, drivere etc.)
  • incarcare actualizari software


Date tehnice:

Motor ax principal 13,1 kW / 30.1kW
Tip ax principal BT 40 / CAT 40 / BT 50 / CAT 50
Lungime masa 3000 / 4500 / 6000 / 7500 / 9000 mm sau personalizat
Latime masa 1400 / 1800 / 2000 / 2500 / 3000 mm sau personalizat
Canale T 6 / 10 / 11 / 13 - 20 mm - distanta 250 mm
Cursa axa X 3000 / 4500 / 6000 / 7500 / 9000 mm sau personalizat
Cursa axa Y 1400 / 1800 / 2000 / 2500 / 3000 mm sau personalizat
Cursa axa Z 500 mm
Distanta ax principal-masa 120-620 mm
Inaltime masa 880 mm
Viteza axa X 30 m/min
Viteza axa Y Pana la cursa 2000 mm: 30 m/min, cursa > 2000 mm: 20 m/min
Viteza axa Z 4,8 m/min
