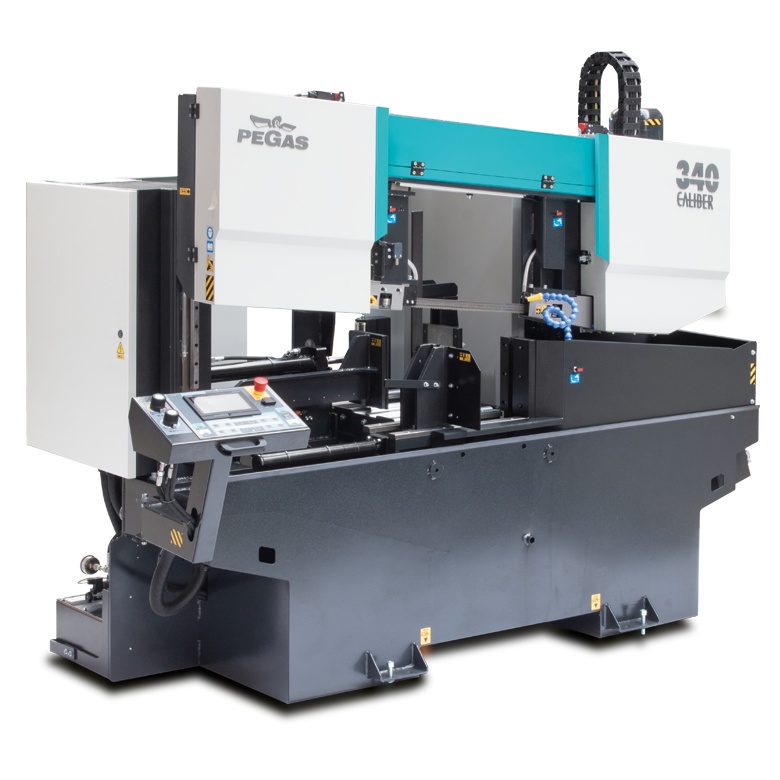

Fierastrau cu banda 340 CALIBER A-CNC, Pegas Gonda, automat, doua coloane
Descriere
Fierastraul automat cu panza banda PEGAS-GONDA 340 CALIBER A-CNC este un echipament de taiere de inalta productivitate cu doua coloane, conceput pentru debitarea barelor drepte din otel, otel inoxidabil si otel pentru scule in productie de serie industriala.
Constructia robusta a bratului sudat, deplasarea pe ghidaj liniar cu patru randuri de bile si avansul hidraulic al panzei banda asigura rigiditate structurala maxima si precizie de taiere ridicata.
Panza banda cu dimensiunea 34x1,1x4600 mm este inclinata la 7° fata de planul menghinei, optimizand performantele la taierea profilelor si fasciculelor de materiale si prelungind durata de viata a lamei.
Tensionarea hidraulica a panzei banda prin doi cilindri hidraulici asigura mentinerea permanenta a conditiilor optime de taiere, monitorizata automat prin senzor de presiune.
Sistemul de control este bazat pe PLC programabil MITSUBISHI FX5U-32M cu HMI tactil color de 7", permitand functionarea in doua moduri: semi-automat si automat cu stocare de pana la 100 de programe de taiere complete.
Conceptul FVC (alimentator – taiere – menghina principala) permite debitarea barelor singulare si a fasciculelor in ciclu automat cu resturi minime de material de 20 mm. Pozitionarea alimentatorului se realizeaza prin senzor electromagnetic si banda magnetica cu micro-avans pentru precizie ridicata.
Sistemul de racire cu emulsie LocLine introduce lichidul direct in ghidajele lamei si in zona de taiere, iar transportorul elicoidal asigura evacuarea continua a aschiilor.
Specificatii Tehnice
| Parametru | Valoare |
|---|---|
| Model / Tip | PEGAS-GONDA 340 CALIBER A-CNC (2 coloane) |
| Capacitate taiere Rotund (D) | Ø 340 mm |
| Capacitate taiere Dreptunghi / Pachet | 350 x 340 mm / 350 x 260 mm* |
| Dimensiuni taiere Minime | Lungime: 15 mm / Diametru: 10 mm |
| Rest material (Minim / Automat) | 20 mm / 210 mm |
| Avans material (Minim / Maxim) | 3 mm / 510 mm (Multiplu: 9.999 mm) |
| Dimensiune panza / Inclinatie | 34 x 1,1 x 4.600 mm / 7° |
| Viteza taiere (Reglabila) | 20 – 100 m/min |
| Viteza brat (Ridicare / Coborare) | 1,8 m/min / 0,6 m/min |
| Viteza menghine / Feeder | 4 m/min / 3 m/min |
| Putere motor panza / Hidraulic | 3 kW / 0,75 kW |
| Putere instalata totala | 6,5 kW (3 x 400 V / 50 Hz) |
| Sistem Control / Interfata | PLC Mitsubishi / Touch Screen 7" |
| Capacitate stocare | 100 programe |
| Dotari Standard | Tensionare hidraulica, Racire LocLine, Extractor aschii |
| Gabarit (LxBxH) / Masa | 3122 x 1841 x 1943 mm / 1.580 kg |
*fara menghina superioara HP (accesoriu optional)
