Masina de faltuit sau pliat tabla Stefa VH612

Descriere

Masina de faltuit sau pliat tabla Stefa VH612

Beneficiile noastre pe scurt:

• Suport de instalare gratuit: Instalare si punere in functiune.
• Training gratuit: Instruire pentru exploatarea utilajelor.
• Asistenta tehnica gratis: Suport pentru conectarea la reteaua electrica.
• Informare prealabila gratuita: Detalii despre puterea electrica necesara inainte de ofertare.

Detalii aditionale:

• Din motive legale legate de siguranta transporturilor masina nu se livreaza cu ulei hidraulic
• Contactati-ne pentru mai multe informatii despre instalare si optiuni suplimentare.

Lista de componente

1. Parte mecanica

Geometria originala (Standard)

Aceasta geometrie permite o gama larga de formate la indoire datorita inclinarii grinzii de prindere, excelenta pentru profile dreptunghiulare.
Grinda de prindere are o canelura prelucrata care permite realizarea unui unghi inchis (155º) la prindere. Tabelul prezinta riscuri marcate cu o distanta de 10mm mm fiecare, pentru a ajuta operatorul sa pozitioneze materialul in masura corecta, util la operarea cu materiale de mari dimensiuni.

• Inaltimea max. de deschidere a grinzii de prindere 260mm
• Tabel de distante 50mm
• Tip material Hardox

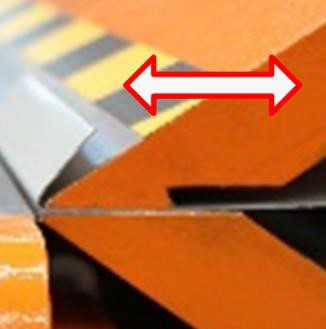

Geometria prelucrata (Optional)

Piciorul presei si masa sunt prelucrate pentru a obtine o mai buna utilizare a spatiului, permitand realizarea de pliuri mai mici.
Tabel de distante : 15mm
Nota: Aceasta geometrie nu este disponibilă pentru modelele de 3mm.

Grinda de indoire (Standard)

Grinda de indoire cu legaturi puternice care efectueaza o rotatie de pana la aproximativ 145º
Grinda de indoire este echipata cu un instrument ranforsat detasabil pentru a obtine piese mai mici contra-indoire.
La modelele de 3mm, instrumentul ranforsat are o distanta mai mare de 30mm.
Rotatia max. (aprox.) 145º

2. Pozitioner spate

Pozitioner spate, Motor fara perii (Standard)

Pozitioner spate automat cu interval cuprins intre 5mm<>1100mm, doua pozitii fixe in fiecare deget si pozitie controlata de codificator. Tavi metalice incluse.

• Viteza pozitioner spate 70 mm/s
• Toleranta +/- 0,1mm
• Nr. de degete, model 6m 5

Servomotor pozitioner spate (Optional)

Control de mare viteza si precizie

• Viteza pozitioner spate 250mm/s
• Toleranta +/- 0,02 mm

Pozitioner spate conic (Optional)

2 axe pentru pozitioner spate conic cu calibrul pe marginea utilajului.
Diferenta maxima intre doua axe 450mm

3. Shear

Foarfeca hidraulica (Standard)

Trimmer cu nivel pentru reglarea lamelor de taiere pentru grosimea corecta, asigurand o functionare lina. Actionat hidraulic si ghidat liniar pentru a asigura o miscare puternica.

4. Raza

Reglarea hidraulica a razei (Standard)

Reglarea razei se face prin cilindru.

Reglarea automata a razei (Optional *Inclus in pachetul EliteBender)

Reglarea automata a grosimii cu ajutorul codificatorului.

5. Hidraulica

Unitate hidraulica prin invertor (Standard)

Circuit hidraulic compactat, cu eficienta energetica ridicata, functionare intermitenta, prin Invertor ABB. Doua comutatoare de presiune pentru functionarea normala de indoire si presiune ridicata pentru mansete sparte. Pompa hidraulica cu zgomot redus marca Eckerle. Supape hidraulice ON-OFF (pornire-oprire) de la Eaton - Vickers

Senzor de presiune (Optional *Inclus in pachetul EliteBender)

Senzor analogic pentru a citi si regla presiunea de strangere si de a face o baza de date de presiuni pentru diferite materiale.

6. Regulatoare

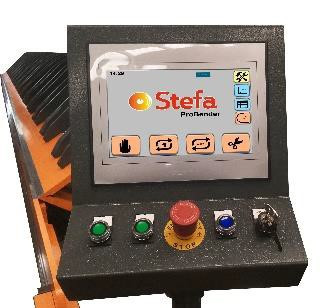

ProBender Control (Standard)

Software cu jog si control automat. PLC Yaskawa si regulator cu ecran tactil HMI de 10”. Usor de operat.

• Deplasati axa numai cu ajutorul pedalelor
• Codificator pe BB, CB si BG
• Productie automata pentru 20 pasi
• Creati si salvati programe
• Operarea automata a mansetei si a foarfecii
• Operare in mod rotunjit
• Selector de presiune 120/180 bar

EliteBender CNC (Optional)

Control grafic avansat, monitor tactil de 21” cu o capacitate de 600.00 programe pe disc SSD. Software care functioneaza cu Windows 10.

• Desenati profilul cu degetul si editati unghiurile si masuratorile.
• Calculul dezvoltarii placii automate
• Mariti viteza de productie cu programarea rapida a secventelor si vizualizarea coliziunilor
• Baza de date pentru corectarea unghiurilor si presiunilor pentru diferite grosimi si tipuri de materiale.

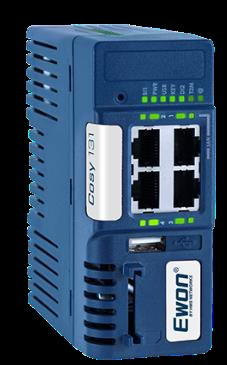

Conexiune la distanta (Optional)

Modem pentru a conecta masina la internet, pentru asistenta de la distanta in orice parte a lumii.

7. Siguranta

Circuit de siguranta (Standard)

Circuit de siguranta pentru a respecta normele europene si recomandarile de siguranta pentru masinile de faltuit tabla

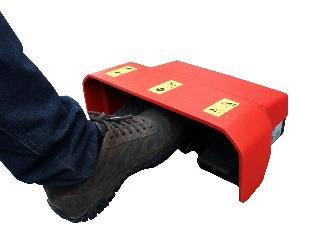

• Pedala tripla de siguranta
• Bara de siguranta de-a lungul utilajului
• PLC de siguranta
• Buton de urgenta la comanda
• Redundanta hidraulica
• Protectii mecanice pe foarfeca
• Oprire intermediara pe CB

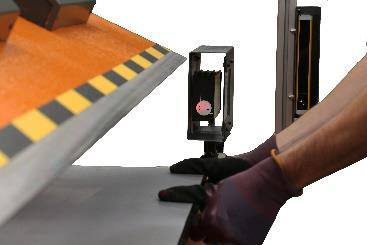

Laser de siguranta (Optional)

• Laser de siguranta pe grinda de prindere si foarfece, pentru a creste viteza si siguranta.
• Laser de siguranta pentru a detecta degetele de pe zona de prindere. Aparatori laterale cu rol de protectie
• Posibilitate de oprire OFF

8. Altele

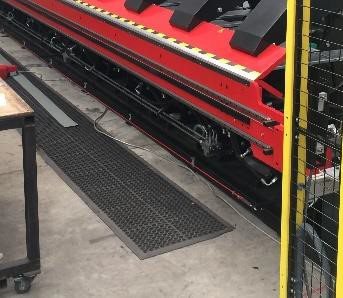

Covoras anti-oboseala (Optional)

Covorasele anti-oboseala pentru statiile de lucru la care angajatii stau pentru perioade lungi de timp reduc oboseala, cu acest covoras de cauciuc, se ofera un confort suplimentar.

Elite 4.0 (Optional)

Licenta pentru softul grafic aferent Masinii de faltuit tabla pentru instalarea pe calculatorul dvs. cu propriul PC Office. Trimiteti programele la masina.
