Strung CNC Pinacho SE-200 1000

Pinacho
147.988,40 RON
Costurile de livrare nu sunt incluse
Pinacho
Cod produs - SKU PR0009
Disponibil in stoc

Descriere

Strung CNC Pinacho SE

Strunguri CNC intuitive si usor de utilizat.

Seria SE combina capacitatea de lucru a strungului convențional cu avantajele CNC. Strungurile SE sunt usor de folosit, ideale pentru realizarea de serii scurte, prototipare sau centre educationale, datorita comenzilor Siemens sau Fagor care permit programarea atat in limbaj ISO cat si conversational.

Strungurile CNC din seria SE sunt precise, robuste si se caracterizeaza si prin capacitatea lor mare de prelucrare datorita capului cu variator electronic de turatie si cuplului mare furnizat de cutia de viteze cu trei trepte de viteza.

Echipament Standard

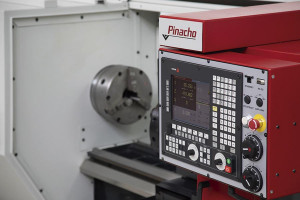

  • Control Siemens 808D
  • Simulare grafica traiectorie
  • Roata de mana electronica pentru axele X si Z
  • Arbore principal cu variator electronic de turatie cu 3 game
  • Bucsa reductive arbore principal si varf fix
  • Varf fix pentru pinola
  • Dispozitiv portscule cu schimbare rapida
  • Sistem automat de ungere a ghidajelor
  • Echipament pentru lichidul de racire
  • Carenare completa
  • Soclu din fonta
  • Accesorii nivelare
  • Lumina de lucru
  • Manual de instructiuni
  • Standard de verificare DIN 8605
  • Standard CE

Echipamente optionale

  • Control Fagor 8037T sau Fagor 8055T
  • Universale cu 3 si 4 bacuri
  • Universal spate
  • Universal hidraulic
  • Mandrina hidraulica
  • Pinola hidraulica
  • Lineta fixa
  • Lineta fixa cu capacitate marita
  • Lineta de urmarire
  • Dispozitiv portscule cu schimbare rapida tip Multifix

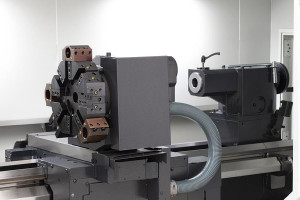

  • Turela automata cu 4 sau 8 posturi
  • Varf rotativ
  • Evacuator de span
  • Transformator electric
  • Echipament pt. lichidul de racire cu presiune marita*
  • Racire tablou electric
  • Kit antivibratii
  • Manivela electronica portabila*
  • Masurare scule

Nota: *Nu este disponibil cu controlul Fagor 8037.

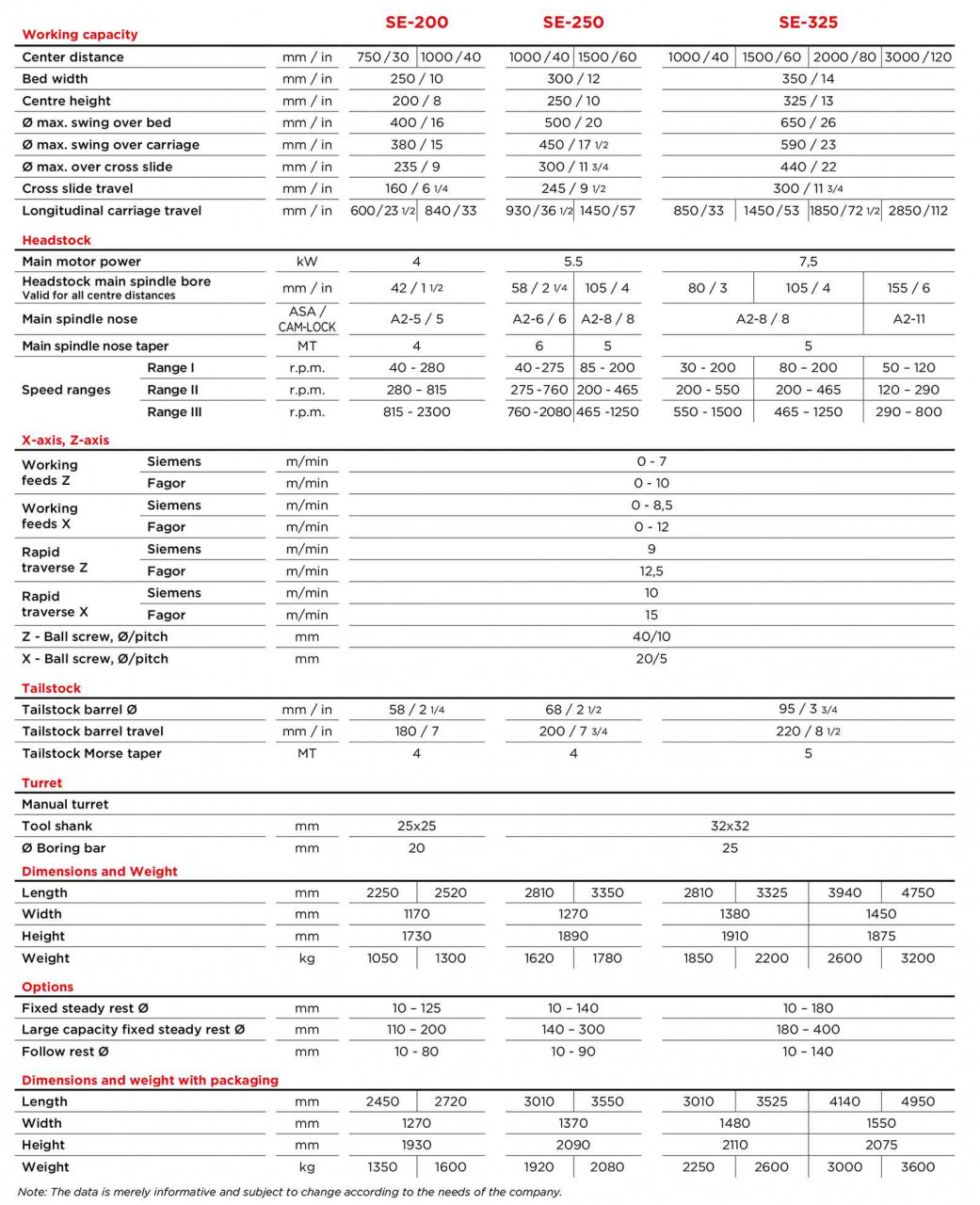

Date tehnice

Specificatii

SE 200 x 1000

Distanta intre varfuri 1000 / 40 mm / in
Latime batiu 250 / 10 mm / in
Inaltime centre 200 / 8 mm / in
Ø max. peste batiu 400 / 16 mm / in
Ø max. peste ghidaje 380 / 15 mm / in
Ø max. peste sanie 235 / 9 mm / in
Cursa transversala 160 / 6 ¼ mm / in
Cursa longitudinala 840 / 33 mm / in

Ax principal


Putere motor principal 4 kW
Alezaj ax principal
Valabil pentru tote distantele intre varfuri
42 / 1 ½ mm / in
Flansa ax principal A2-5 / 5 ASA / CAM-LOCK
Con ax principal 4 cm
Gama turatii I 40 - 280 r.p.m.
Gama turatii II 280 – 815 r.p.m.
Gama turatii III 815 - 2300 r.p.m.

Axa X , Axa Z


Avans de lucru Z Siemens 0 - 7 m/min
Avans de lucru Z Fagor 0 - 10 m/min
Avans de lucru X Siemens 0 - 8,5 m/min
Avans de lucru X Fagor 0 - 12 m/min
Avans rapid Z Siemens 9 m/min
Avans rapid Z Fagor 12,5 m/min
Avans rapid X Siemens 10 m/min
Avans rapid X Fagor 15 m/min
Z – surub cu bile, Ø/pas 40/10 mm
X – surub cu bile, Ø/pas 20/5 mm

Pinola


Diametru pinola 58 / 2 ¼ mm / in
Cursa pinola 180 / 7 mm / in
Con pinola 4 CM

Turela


Sectiune scule 25x25 mm
Ø scule de interior 20 mm

Dimensiuni si greutati


Lungime 2520 mm
Latime 1170 mm
Inaltime 1730 mm
Greutate 1300 kg

Optiuni


Lineta fixa Ø 10 – 125 mm
Lineta fixa cu capacitate marita Ø 110 – 200 mm
Lineta de urmarire Ø 10 - 80 mm

Dimensiuni si greutati pentru transport


Length 2720 mm
Latime 1270 mm
Inaltime 1930 mm
Greutate 1600 kg
