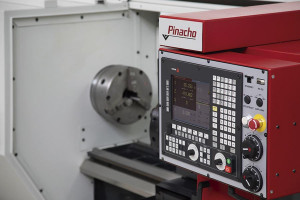

Strung CNC Pinacho SE-250 1000

Name: Strung CNC Pinacho SE-250 1000
Brand: Pinacho
SKU: PR00011

189.126,05 RON (TVA inclus)

Costurile de livrare nu sunt incluse

Descriere

Strung CNC Pinacho SE

Strunguri CNC intuitive și ușor de utilizat.

Seria SE combină capacitatea de lucru a strungului convențional cu avantajele CNC. Strungurile SE sunt ușor de folosit, ideale pentru realizarea de serii scurte, prototipare sau centre educaționale, datorită comenzilor Siemens sau Fagor care permit programarea atât în limbaj ISO cât și conversațional.

Strungurile CNC din seria SE sunt precise, robuste și se caracterizează și prin capacitatea lor mare de prelucrare datorită capului cu variator electronic de turație și cuplului mare furnizat de cutia de viteze cu trei trepte de viteză.

Echipament Standard

Control Siemens 808D
Simulare grafică traiectorie
Roată de mână electronică pentru axele X și Z
Arbore principal cu variator electronic de turație cu 3 game
Bucșă reductivă arbore principal și vârf fix
Vârf fix pentru pinolă
Dispozitiv portscule cu schimbare rapidă
Sistem automat de ungere a ghidajelor
Echipament pentru lichidul de răcire
Carenare completă
Soclu din fontă
Accesorii nivelare
Lumină de lucru
Manual de instrucțiuni
Standard de verificare DIN 8605
Standard CE

Echipamente Opționale

Control Fagor 8037T sau Fagor 8055T
Universale cu 3 și 4 bacuri
Universal spate
Universal hidraulic
Mandrină hidraulică
Pinolă hidraulică
Lineta fixă
Lineta fixă cu capacitate mărită
Lineta de urmărire
Dispozitiv portscule cu schimbare rapidă tip Multifix
Turelă automată cu 4 sau 8 posturi
Vârf rotativ
Evacuator de șpan
Transformator electric
Echipament pt. lichidul de răcire cu presiune mărită*
Răcire tablou electric
Kit antivibrații
Manivelă electronică portabilă*
Măsurare scule
Nota: *Nu este disponibil cu controlul Fagor 8037.

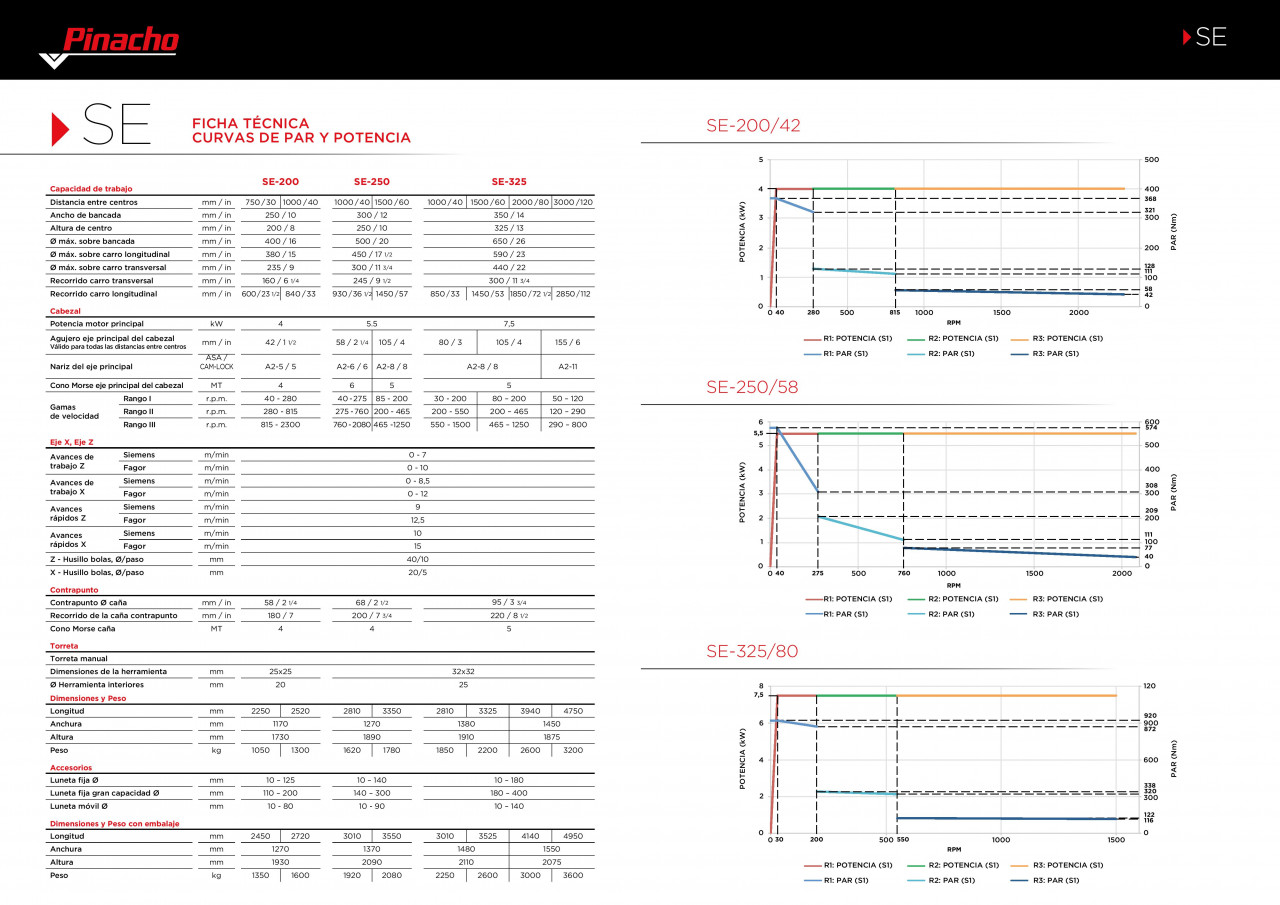

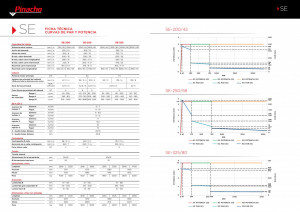

Date Tehnice

Specificații	SE 250 x 1000
Distanța între vârfuri	1000 / 40 mm / in
Lățime batiu	300 / 12 mm / in
Înălțime centre	250 / 10 mm / in
Ø max. peste batiu	500 / 20 mm / in
Ø max. peste ghidaje	450 / 17 ½ mm / in
Ø max. peste sanie	300 / 11 ¾ mm / in
Cursa transversală	245 / 9 ½ mm / in
Cursa longitudinală	930 / 36 ½ mm / in
Ax principal
Putere motor principal	5,5 kW
Alezaj ax principal Valabil pentru toate distanțele între vârfuri	58 / 2 ¼ mm / in
Flanșă ax principal	A2-6 / 6 ASA / CAM-LOCK
Con ax principal	4 cm
Gama turații I	40 - 275 r.p.m.
Gama turații II	275 - 760 r.p.m.
Gama turații III	760 - 2080 r.p.m.
Axa X , Axa Z
Avans de lucru Z Siemens	0 - 7 m/min
Avans de lucru Z Fagor	0 - 10 m/min
Avans de lucru X Siemens	0 - 8,5 m/min
Avans de lucru X Fagor	0 - 12 m/min
Avans rapid Z Siemens	9 m/min
Avans rapid Z Fagor	12,5 m/min
Avans rapid X Siemens	10 m/min
Avans rapid X Fagor	15 m/min
Z – șurub cu bile, Ø/pas	40/10 mm
X – șurub cu bile, Ø/pas	20/5 mm
Pinolă
Diametru pinolă	68 / 2 ½ mm / in
Cursa pinolă	200 / 7 ¾ mm / in
Con pinolă	4 CM
Turelă
Secțiune scule	32x32 mm
Ø scule de interior	25 mm
Dimensiuni și greutăți
Lungime	2810 mm
Lățime	1270 mm
Înălțime	1890 mm
Greutate	1620 kg
Opțiuni
Lineta fixă Ø	10 – 140 mm
Lineta fixă cu capacitate mărită Ø	140 – 300 mm
Lineta de urmărire Ø	10 - 90 mm
Dimensiuni și greutăți pentru transport
Lungime	3010 mm
Lățime	1270 mm
Înălțime	1930 mm
Greutate	1920 kg
