Strung CNC Pinacho SE-200 750

Name: Strung CNC Pinacho SE-200 750
Brand: Pinacho
SKU: PR00010

163.705,88 RON (TVA inclus)

Costurile de livrare nu sunt incluse

Descriere

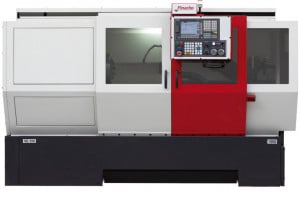

Strung CNC Pinacho SE

Strunguri CNC intuitive și ușor de utilizat.

Seria SE combină capacitatea de lucru a strungului convențional cu avantajele CNC. Strungurile SE sunt ușor de folosit, ideale pentru realizarea de serii scurte, prototipare sau centre educaționale, datorită comenzilor Siemens sau Fagor care permit programarea atât în limbaj ISO cât și conversațional.

Strungurile CNC din seria SE sunt precise, robuste și se caracterizează și prin capacitatea lor mare de prelucrare datorită capului cu variator electronic de turație și cuplului mare furnizat de cutia de viteze cu trei trepte de viteză.

Echipament Standard

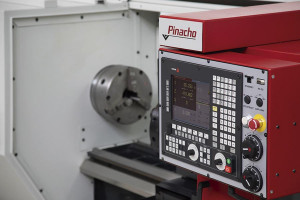

Control Siemens 808D
Simulare grafică traiectorie
Roată de mână electronică pentru axele X și Z
Arbore principal cu variator electronic de turație cu 3 game
Bucșă reductivă arbore principal și vârf fix
Vârf fix pentru pinolă
Dispozitiv portscule cu schimbare rapidă
Sistem automat de ungere a ghidajelor
Echipament pentru lichidul de răcire
Carenare completă
Soclu din fontă
Accesorii nivelare
Lumină de lucru
Manual de instrucțiuni
Standard de verificare DIN 8605
Standard CE

Echipamente Opționale

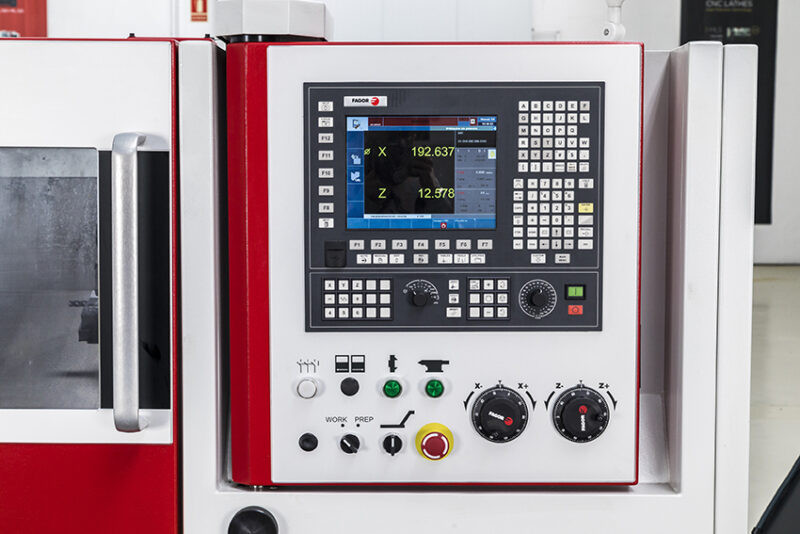

Control Fagor 8037T sau Fagor 8055T
Universale cu 3 și 4 bacuri
Universal spate
Universal hidraulic
Mandrină hidraulică
Pinolă hidraulică
Lineta fixă
Lineta fixă cu capacitate mărită
Lineta de urmărire
Dispozitiv portscule cu schimbare rapidă tip Multifix

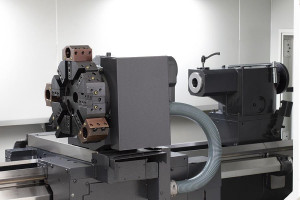

Turelă automată cu 4 sau 8 posturi
Vârf rotativ
Evacuator de șpan
Transformator electric
Echipament pt. lichidul de răcire cu presiune mărită*
Răcire tablou electric
Kit antivibrații
Manivelă electronică portabilă*
Măsurare scule
Nota: *Nu este disponibil cu controlul Fagor 8037.

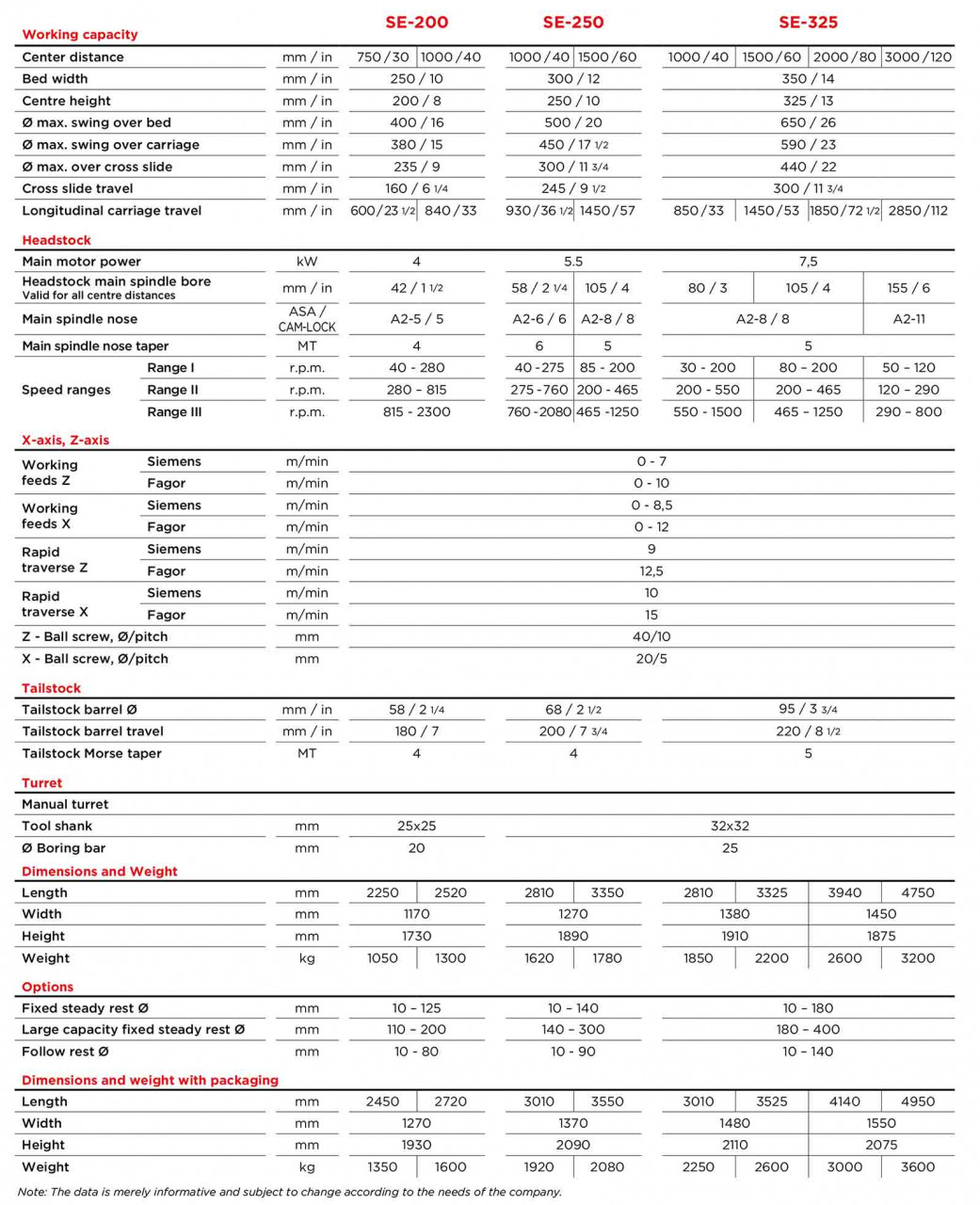

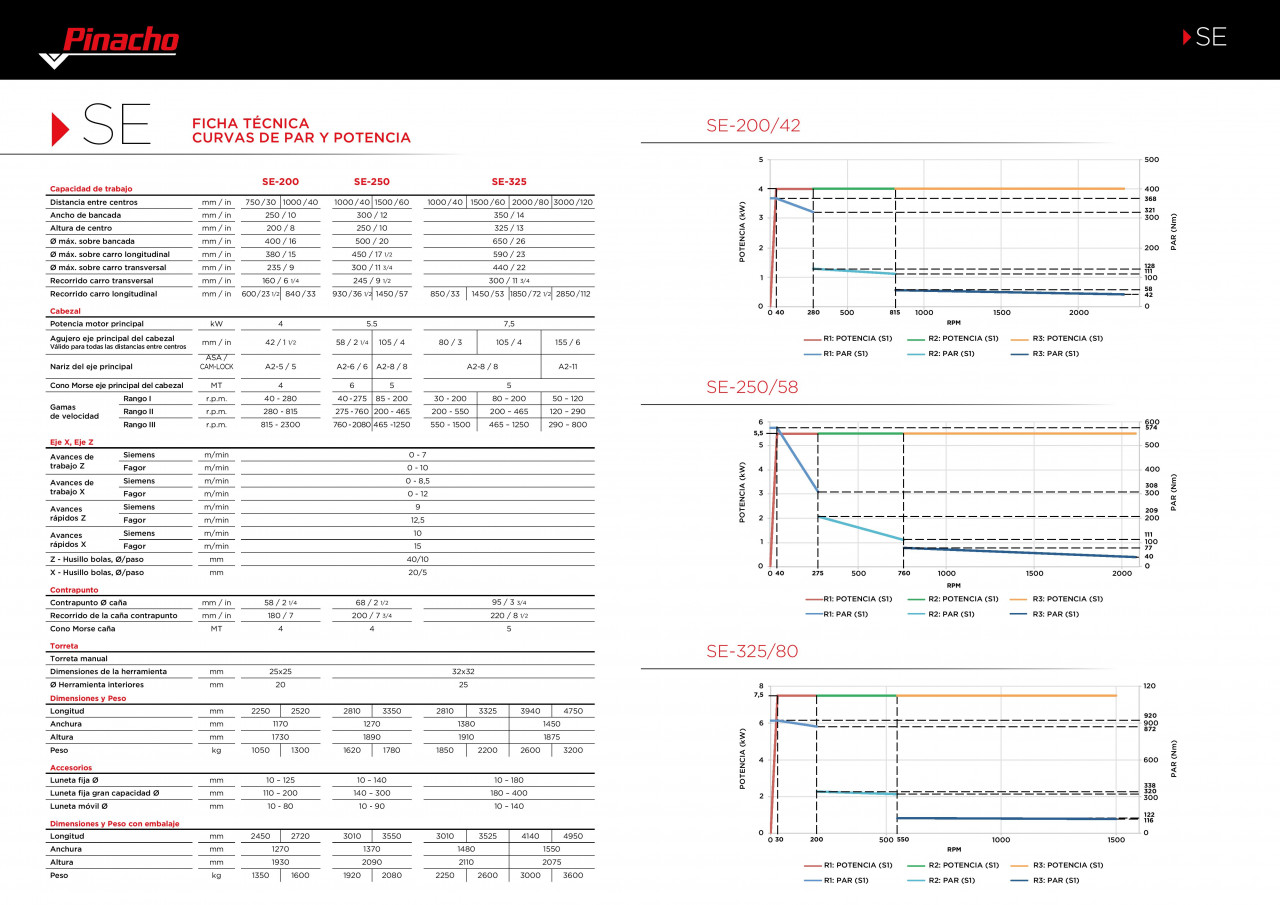

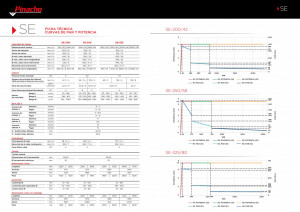

Date Tehnice

Specificații	SE 200 x 750
Distanța între vârfuri	750 / 30 mm / in
Lățime batiu	250 / 10 mm / in
Înălțime centre	200 / 8 mm / in
Ø max. peste batiu	400 / 16 mm / in
Ø max. peste ghidaje	380 / 15 mm / in
Ø max. peste sanie	235 / 9 mm / in
Cursa transversală	160 / 6 ¼ mm / in
Cursa longitudinală	600 / 23 ½ mm / in
Ax principal
Putere motor principal	4 kW
Alezaj ax principal Valabil pentru toate distanțele între vârfuri	42 / 1 ½ mm / in
Flanșă ax principal	A2-5 / 5 ASA / CAM-LOCK
Con ax principal	4 cm
Gama turații I	40 - 280 r.p.m.
Gama turații II	280 – 815 r.p.m.
Gama turații III	815 - 2300 r.p.m.
Axa X , Axa Z
Avans de lucru Z Siemens	0 - 7 m/min
Avans de lucru Z Fagor	0 - 10 m/min
Avans de lucru X Siemens	0 - 8,5 m/min
Avans de lucru X Fagor	0 - 12 m/min
Avans rapid Z Siemens	9 m/min
Avans rapid Z Fagor	12,5 m/min
Avans rapid X Siemens	10 m/min
Avans rapid X Fagor	15 m/min
Z – șurub cu bile, Ø/pas	40/10 mm
X – șurub cu bile, Ø/pas	20/5 mm
Pinolă
Diametru pinolă	58 / 2 ¼ mm / in
Cursa pinolă	180 / 7 mm / in
Con pinolă	4 CM
Turelă
Secțiune scule	25x25 mm
Ø scule de interior	20 mm
Dimensiuni și greutăți
Lungime	2250 mm
Lățime	1170 mm
Înălțime	1730 mm
Greutate	1050 kg
Opțiuni
Lineta fixă Ø	10 – 125 mm
Lineta fixă cu capacitate mărită Ø	110 – 200 mm
Lineta de urmărire Ø	10 - 80 mm
Dimensiuni și greutăți pentru transport
Lungime	2450 mm
Lățime	1270 mm
Înălțime	1930 mm
Greutate	1350 kg
