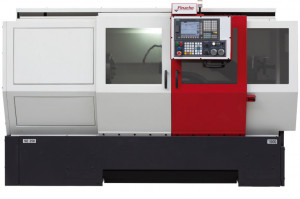

Strung CNC Pinacho SE-325 1000

Pinacho
220.721,20 RON
Costurile de livrare nu sunt incluse
Pinacho
Cod produs - SKU PR00013
Disponibil in stoc

Descriere

Strung CNC Pinacho SE

Strunguri CNC intuitive si usor de utilizat.

Seria SE combina capacitatea de lucru a strungului convențional cu avantajele CNC. Strungurile SE sunt usor de folosit, ideale pentru realizarea de serii scurte, prototipare sau centre educationale, datorita comenzilor Siemens sau Fagor care permit programarea atat in limbaj ISO cat si conversational.

Strungurile CNC din seria SE sunt precise, robuste si se caracterizeaza si prin capacitatea lor mare de prelucrare datorita capului cu variator electronic de turatie si cuplului mare furnizat de cutia de viteze cu trei trepte de viteza.

Echipament Standard

  • Control Siemens 808D
  • Simulare grafica traiectorie
  • Roata de mana electronica pentru axele X si Z
  • Arbore principal cu variator electronic de turatie cu 3 game
  • Bucsa reductive arbore principal si varf fix
  • Varf fix pentru pinola
  • Dispozitiv portscule cu schimbare rapida
  • Sistem automat de ungere a ghidajelor
  • Echipament pentru lichidul de racire
  • Carenare completa
  • Soclu din fonta
  • Accesorii nivelare
  • Lumina de lucru
  • Manual de instructiuni
  • Standard de verificare DIN 8605
  • Standard CE

Echipamente optionale

  • Control Fagor 8037T sau Fagor 8055T
  • Universale cu 3 si 4 bacuri
  • Universal spate
  • Universal hidraulic
  • Mandrina hidraulica
  • Pinola hidraulica
  • Lineta fixa
  • Lineta fixa cu capacitate marita
  • Lineta de urmarire
  • Dispozitiv portscule cu schimbare rapida tip Multifix
  • Turela automata cu 4 sau 8 posturi
  • Varf rotativ
  • Evacuator de span
  • Transformator electric
  • Echipament pt. lichidul de racire cu presiune marita*
  • Racire tablou electric
  • Kit antivibratii
  • Manivela electronica portabila*
  • Masurare scule

Nota: *Nu este disponibil cu controlul Fagor 8037.

Date tehnice

Specificatii

SE 325 x 1000

Distanta intre varfuri 1000 / 40 mm / in
Latime batiu 350 / 14 mm / in
Inaltime centre 325 / 13 mm / in
Ø max. peste batiu 650 / 26 mm / in
Ø max. peste ghidaje 590 / 23 ½ mm / in
Ø max. peste sanie 440 / 22 mm ¾ / in
Cursa transversala 300 / 11 ¾ mm / in
Cursa longitudinala 850 / 33 mm / in

Ax principal


Putere motor principal 7,5 kW
Alezaj ax principal
Valabil pentru tote distantele intre varfuri
80 / 3 mm / in
Flansa ax principal A2-8 / 8 ASA / CAM-LOCK
Con ax principal 5 cm
Gama turatii I 30 - 200 r.p.m.
Gama turatii II 200 - 550 r.p.m.
Gama turatii III 550 - 1500 r.p.m.

Axa X , Axa Z


Avans de lucru Z Siemens 0 - 7 m/min
Avans de lucru Z Fagor 0 - 10 m/min
Avans de lucru X Siemens 0 - 8,5 m/min
Avans de lucru X Fagor 0 - 12 m/min
Avans rapid Z Siemens 9 m/min
Avans rapid Z Fagor 12,5 m/min
Avans rapid X Siemens 10 m/min
Avans rapid X Fagor 15 m/min
Z – surub cu bile, Ø/pas 40/10 mm
X – surub cu bile, Ø/pas 20/5 mm

Pinola


Diametru pinola 95 / 3 ¾ mm / in
Cursa pinola 220 / 8 ½ mm / in
Con pinola 5 CM

Turela


Sectiune scule 32x32 mm
Ø scule de interior 25 mm

Dimensiuni si greutati


Lungime 2810 mm
Latime 1380 mm
Inaltime 1910 mm
Greutate 1850 kg

Optiuni


Lineta fixa Ø 10 – 180 mm
Lineta fixa cu capacitate marita Ø 180 – 400 mm
Lineta de urmarire Ø 10 – 140 mm

Dimensiuni si greutati pentru transport


Length 3010 mm
Latime 1480 mm
Inaltime 2110 mm
Greutate 2250 kg
