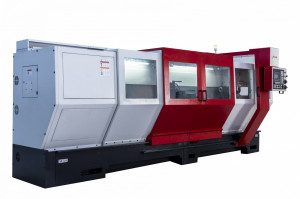

Strung CNC Pinacho SE-325 1500

Name: Strung CNC Pinacho SE-325 1500
Brand: Pinacho
SKU: PR00014
Price: 226082.15 RON
Availability: InStock

226.082,15 RON

Costurile de livrare nu sunt incluse

Descriere

Strung CNC Pinacho SE

Strunguri CNC intuitive si usor de utilizat.

Seria SE combina capacitatea de lucru a strungului convențional cu avantajele CNC. Strungurile SE sunt usor de folosit, ideale pentru realizarea de serii scurte, prototipare sau centre educationale, datorita comenzilor Siemens sau Fagor care permit programarea atat in limbaj ISO cat si conversational.

Strungurile CNC din seria SE sunt precise, robuste si se caracterizeaza si prin capacitatea lor mare de prelucrare datorita capului cu variator electronic de turatie si cuplului mare furnizat de cutia de viteze cu trei trepte de viteza.

Echipament Standard

Control Siemens 808D
Simulare grafica traiectorie
Roata de mana electronica pentru axele X si Z
Arbore principal cu variator electronic de turatie cu 3 game
Bucsa reductive arbore principal si varf fix
Varf fix pentru pinola
Dispozitiv portscule cu schimbare rapida
Sistem automat de ungere a ghidajelor
Echipament pentru lichidul de racire
Carenare completa
Soclu din fonta
Accesorii nivelare
Lumina de lucru
Manual de instructiuni
Standard de verificare DIN 8605
Standard CE

Echipamente optionale

Control Fagor 8037T sau Fagor 8055T
Universale cu 3 si 4 bacuri
Universal spate
Universal hidraulic
Mandrina hidraulica
Pinola hidraulica
Lineta fixa
Lineta fixa cu capacitate marita
Lineta de urmarire
Dispozitiv portscule cu schimbare rapida tip Multifix
Turela automata cu 4 sau 8 posturi
Varf rotativ
Evacuator de span
Transformator electric
Echipament pt. lichidul de racire cu presiune marita*
Racire tablou electric
Kit antivibratii
Manivela electronica portabila*
Masurare scule

Nota: *Nu este disponibil cu controlul Fagor 8037.

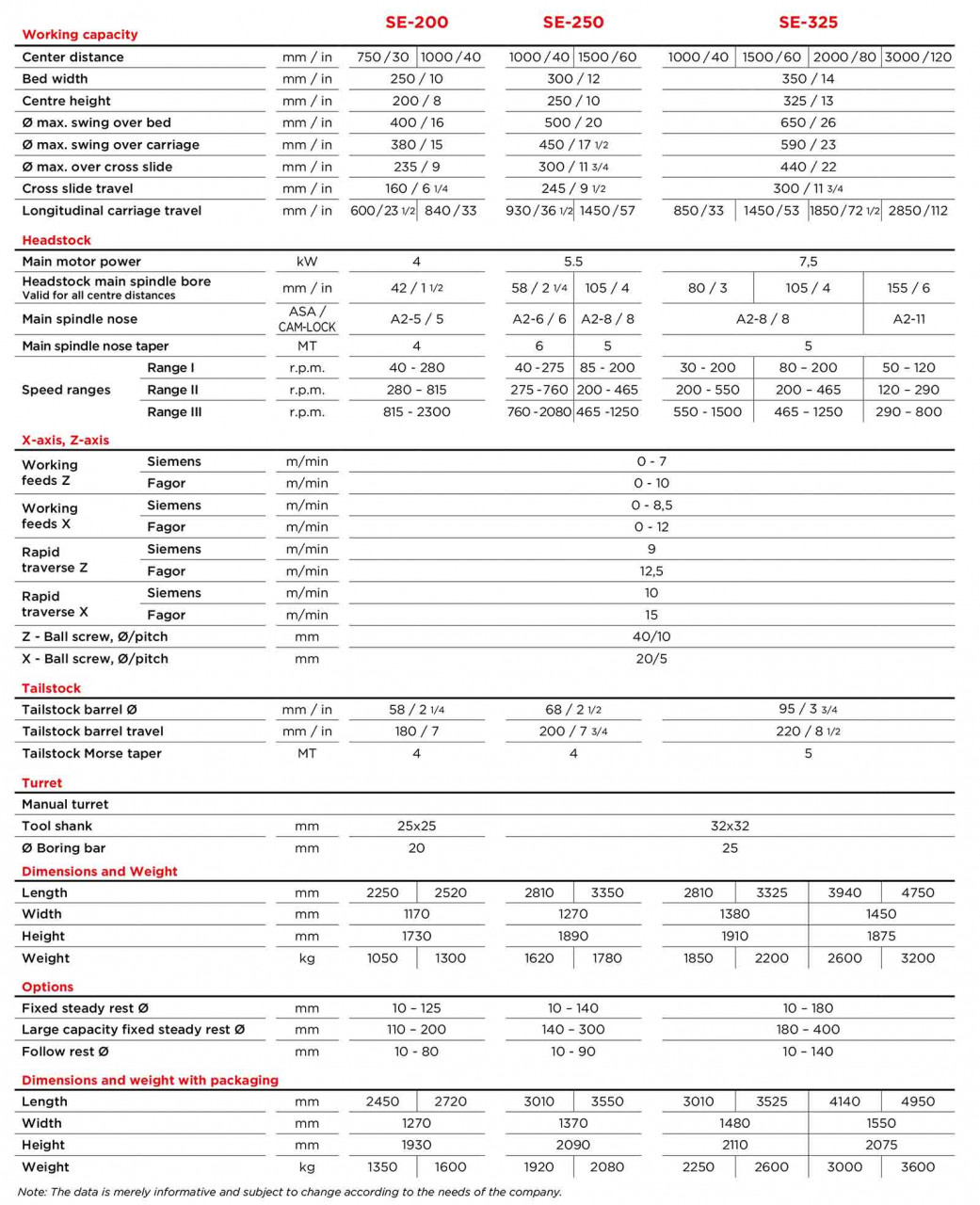

Date tehnice

Specificatii	SE 325 x 1500
Distanta intre varfuri	1500 / 60 mm / in
Latime batiu	350 / 14 mm / in
Inaltime centre	325 / 13 mm / in
Ø max. peste batiu	650 / 26 mm / in
Ø max. peste ghidaje	590 / 23 ½ mm / in
Ø max. peste sanie	440 / 22 mm ¾ / in
Cursa transversala	300 / 11 ¾ mm / in
Cursa longitudinala	1450 / 53 mm / in
Ax principal
Putere motor principal	7,5 kW
Alezaj ax principal Valabil pentru tote distantele intre varfuri	105 / 4 mm / in
Flansa ax principal	A2-8 / 8 ASA / CAM-LOCK
Con ax principal	5 cm
Gama turatii I	80 – 200 r.p.m.
Gama turatii II	200 – 465 r.p.m.
Gama turatii III	465 – 1250 r.p.m.
Axa X , Axa Z
Avans de lucru Z Siemens	0 - 7 m/min
Avans de lucru Z Fagor	0 - 10 m/min
Avans de lucru X Siemens	0 - 8,5 m/min
Avans de lucru X Fagor	0 - 12 m/min
Avans rapid Z Siemens	9 m/min
Avans rapid Z Fagor	12,5 m/min
Avans rapid X Siemens	10 m/min
Avans rapid X Fagor	15 m/min
Z – surub cu bile, Ø/pas	40/10 mm
X – surub cu bile, Ø/pas	20/5 mm
Pinola
Diametru pinola	95 / 3 ¾ mm / in
Cursa pinola	220 / 8 ½ mm / in
Con pinola	5 CM
Turela
Sectiune scule	32x32 mm
Ø scule de interior	25 mm
Dimensiuni si greutati
Lungime	3325 mm
Latime	1380 mm
Inaltime	1910 mm
Greutate	2200 kg
Optiuni
Lineta fixa Ø	10 – 180 mm
Lineta fixa cu capacitate marita Ø	180 – 400 mm
Lineta de urmarire Ø	10 – 140 mm
Dimensiuni si greutati pentru transport
Length	3525 mm
Latime	1480 mm
Inaltime	2110 mm
Greutate	2600 kg
