Fierastrau 360x500 SHI-LR, PEGAS-GONDA, semiautomata, manipulare hidraulica, pentru taiere verticala dreapta, reglara continua unghi taiere

Descriere

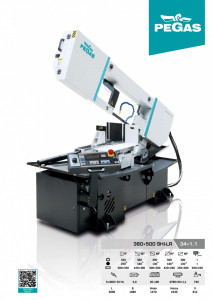

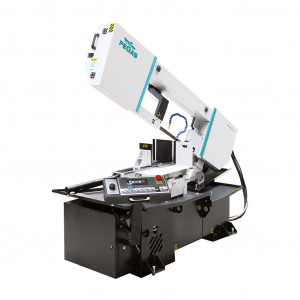

Fierastrau PEGAS-GONDA 360x500 SHI-LR
Masina semiautomata cu manipulare hidraulica.
Masina este conceputa pentru taierea verticala dreapta la 90º cat si pentru taierei inclinate la unghiuri intre 0° si 60° dreapta si stanga, cu reglare continua a unghiului de taiere. Schimbarea unghiului de taiere se face cu un levier cu strangere rapida.
Masina este destinata productiei de serie mica si unicate si datorita constructiei robuste este capabila sa taie o gama larga de materiale inclusiv oteluri inoxidabile si oteluri de scule, materiale pline sau profile.

Constructie:

• Masina este proiectata pentru a face fata conditiilor extreme de taieri intensive din activitatea de productie industriala.
• Bratul masinii asigura taieri cu mare productivitate si o buna precizie.
• Bratul de taiere este lagaruit cu bucsi pretensionate din teflon cu antifrictiune.
• Rotile pentru antrenarea si tensionarea panzei banda sunt din fonta turnata.
• Pozitia inferioara de lucru a bratului este controlata de un microintrerupator. Pozitia superioara de lucru a bratului este controlata de un sensor inductive. Dupa terminarea taierii, cand bratul atinge pozitia inferioara, microintrerupatorul este actionat si bratul se ridica la pozitia superioara setata.
• Menghina este din fonta turnata si bacurile sale asigura o strangere sigura. Menghina este actionata hidraulic si are o cursa scurta. Menghina se deplaseaza pe un ghidaj coada de randunica reglabil. Reglarea menghinei se face cu un surub trapezoidal prin actionarea unei roti de mana. Partea principal a menghinei se deplaseaza in functie de unghiul de taiere reglat si fixarea se face cu un levier.
• Masa rotativa este realizata in constructie sudata solida si este lagaruita cu rulmenti cu role conice. Masa rotativa este fixata in pozitie cu un maner cu excentric. Pozitia mesei rotative pentru taieri drepte este indexata automat cu un mecanism cu arc. Unghiurile de taiere se regleaza cu ajutorul unei rigle gradate.
• Masina este dotata cu functia STOP de oprire a procesului de taiere: este posibila oprirea taierii in orice moment apasand butonul STOP. Bratul de taiere se ridica cu panza banda in miscare fara oprirea masinii si fara deschiderea menghinei.
• Ghidarea panzei banda se face cu placute din carburi metalice.
• Masina este echipata cu un dispozitiv electro mecanic care monitorizeaza tensiunea din panza banda cu ajutorul unui microintrerupator, protejand masina in cazul slabirii panzei banda.
• Intinderea panzei banda se face mecanic.
• Panza banda este acoperita de catre o aparatoare care protejaza operatorul impotriva spanului si a emulsiei de taiere.
• Masina este dotata cu perie pentru curatarea perfecta a panzei banda si o functionare optima.
• Actionarea masinii se face cu ajutorul unui reductor melcat la care nu trebuie complectat uleiul. Motorul de actionare este trifazat cu doua infasurari si cu protectie termica de suprasarcina. Reglarea vitezei panzei banda intre 20 si 100 m/min. se face in mod continuu cu un variator de frecventa.
• Sistemul de racire distribuie emulsia de racire si taiere pe ghidajele panzei banda.
• Batiul masinii este robust si include un container pentru aschii.
• Exista un indicator pentru intinderea panzei banad si pentru atentionarea in cazul cand aparatoarea panzei banda este deschisa.
• Curentul de comanda este de joasa tensiune 24 V.
• Panoul de comanda este echipat cu buton de oprire de urgenta. Exista de asemenea un regulator pentru avansul de taiere si butoane pentru controlul deplasarilor posibile ale masinii.
• Masina este echipata cu sistem hidraulic care executa toate functiile masinii, cum ar fi avansul de taiere, ridicarea bratului de taiere si deschiderea si inchiderea menghinei.

Echiparea de baza a masinii:

• MITSUBISHI, sistem de control
• 360-F, motor cu variator de frecventa pentru reglarea continua a vitezei panzei banda
• 360-PCK, perie de curatare a panzei banda, antrenata de roata de curea
• PEGAS-BRP, reglarea electronica a avansului de taiere
• 360-IPB, indicarea electronica a pozitiei bratului
• 360-PUD, afisarea digitala a unghiului reglat
• Panza banda
• Set de scule
• Manual de instructiuni

Ciclul de lucru:

Dupa reglarea manuala a pozitiilor de lucru a bratului operatorul inchide menghina si porneste ciclul de taiere apasand butonul de pe panoul de comanda si masina incepe sa lucreze. Avansul de taiere este controlat de catre un drosel. Dupa terminarea taierii bratul de taiere se ridica in pozitia superioara si se opreste actionarea panzei banda. Operatorul deschide manghina si manipuleaza materialul. Sistemul de control monitorizeaza corecta intindere a panzei banda, pozitia corecta a aparatorii panzei banda, si cu ajutorul unui ampermetru monitorizeaza incarcarea actionarii in timpul operatiei de taiere (ajuta la reglarea avansului de taiere).

Capacitati de taiere

mm	0°	45°	60°	-45°	-60°
	300	360	300	360	300	x	x
	250*	180*	130*	180*	130*	x	x
	500x350	420x300	300x200	420x260	250x280	500x220	410x195

* Valori recomandate. Recomandările producătorilor de panza bandă trebuie urmate atunci când alegeți să tăiați materiale pline, dimensiunile acestora fiind limitate de dimensiunea disponibilă a dinților pentru tipul specific al benzii.

Caracteristici tehnice

3x400V	3,0	20-100	4780x34x1,1	740

Dimensiunile si greutatea masinii
