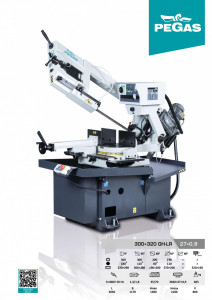

Fierastrau gravitational cu banda 300x320 GH-LR, Pegas Gonda, viteza de avans cu cilindru hidraulic, taieri verticale si drept si inclinate

Descriere

Fierastrau gravitational. Avansul de taiere se face datorita greutatii bratului de taiere, viteza de avans se regleaza cu ajutorul unui cilindru hidraulic.

Masina este destinata taierilor verticale drepte si inclinate la unghiuri reglabile continuu de la 0º la 60º la dreapta si de la 0º la 45º la stanga. Modificarea unghiului se face rapid folosind un maner de blocare.

Masina este destinata productiei de unicate si serie mica. Datorita constructiei solide masina este capabila sa taie o gama larga de materiale, inclusiv oteluri inoxidabile si oteluri de scule, profile sau materiale pline.

Fierastraul are o constructie solida. Masina este proiectata pentru a corespunde conditiilor de lucru grele. De aceea toate partile mobile cum ar fi bratul de taiere, menghina si masa masinii, sunt din fonta turnata, fapt ce confera o mare rigiditate si o buna amortizare a vibratiilor.

• Bratul de taiere este inclinat cu 25º, fapt care duce la cresterea duratei de viata a panzei banda. Bratul de taiere este cu lagaruire reglabila.
• Cursa de lucru a bratului de taiere este controlata de catre o cama si microintrerupatoare. Dupa ce bratul de taiere atinge pozitia limita inferioara acesta se opreste automat. Ridicarea bratului de taiere se face manual.
• Menghina este din fonta turnata si asigura o strangere sigura. Menghina este cu actionare manuala si este ghidata intr-un canal coada de randunica reglabil.
• Ghidarea panzei banda se face cu placute din carburi metalice. Panza banda se tensioneaza manual si indicarea tensiunii este automata.
• Masina este prevazuta cu o perie pentru o perfecta curatare si functionare a panzei banda.
• Actionarea masinii se face cu motor trifazat cu doua infasurari si doua viteze de lucru si o cutie de viteze melcata la care nu este necesara completarea cu ulei de ungere. Motorul de actionare este prevazut cu termo protectie la suprasarcina.
• Sistemul de racire distribuie lichidul de racire pe ghidajele panzei banda.
• Masina este prevazuta cu o perie pentru o perfecta curatare si functionare a panzei banda.

• Sistemul de racire distribuie lichidul de racire pe ghidajele panzei banda.
• In batiul masinii se afla un container pentru colectarea spanului.
• Masina este prevazuta cu indicatoare pentru intinderea panzei banda si pentru atentionare in cazul in care aparatoarea panzei banda este deschisa.
• Comanda masinii se face cu curent de joasa tensiune de 24 V.

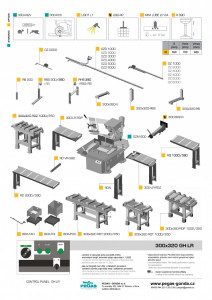

Echiparea masinii de baza: panza banda, set de scule, opritor reglabil OZM 600, manual de instructiuni.

Ciclul de lucru: materialul se prinde manual in menghina cu actionare rapida, masina taie cu avans de taiere care se regleaza cu ajutorul unei valve restrictor. Operatorul regleaza avansul de taiere. Dupa terminarea operatiei de taiere masina se opreste automat si operatorul ridica manual bratul de taiere in pozitia superioara initiala de start. Avansul materialului se face manual.

Capacitati de taiere

mm	0°	45°	60°	-45°	-60°
	300	300	200	270	x	x	x
	180*	110*	80*	110*	x	x	x
	320x290	300x280	190x200	270x200	x	320x160	280x135

*Valori recomandate. Recomandările producătorilor de panza bandă trebuie urmate atunci când alegeți să tăiați materiale pline, dimensiunile acestora fiind limitate de dimensiunea disponibilă a dinților pentru tipul specific al benzii.

Caracteristici tehnice

3x400V	1,3/1,8	35/70	3660x27x0,9	605

Dimensiunile si greutatea masinii
