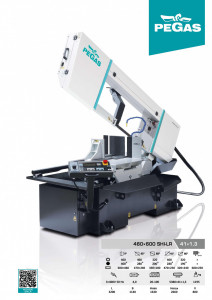

Fierastrau semiautomat cu panza banda 460x600 SHI-LR, Pegas Gonda, 4.0 kW, constructie robusta pentru conditii extreme de productie

Pegas Gonda
118.107,00 RON
Costurile de livrare nu sunt incluse
Pegas Gonda
Cod produs - SKU PEGAS 460x600 SHI-LR

Descriere

Masina semiautomata cu manipulare hidraulica. Masina este conceputa pentru taierea verticala dreapta la 90º cat si pentru taierei inclinate la unghiuri intre 45° stanga si 60° dreapta, cu reglare continua a unghiului de taiere. Masina este destinata productiei de serie si datorita constructiei robuste este capabila sa taie o gama larga de materiale inclusiv oteluri inoxidabile si oteluri de scule, materiale pline sau profile.

Sistemul de control:

  • Controler cu PLC MITSUBISHI si controlul automat al avansului de tairere BRP.
  • Panoul de control MITSUBISHI este echipament standard. Utilizează afișaj tactil și PLC, care permite tăierea semi-automată (setari de bază incluse), precum și comunicarea cu operatorul.
  • Controlerul arată multe informații despre procesul de tăiere pe ecran:
    • indica ciclul de taiere
    • indica BRP
    • indica intinderea panzei banda
    • timpul de taiere
    • incarcarea panzei banda in Amperi
    • viteza panzei banda
    • masurarea timpilor de taiere
    • lista mesajelor de eroare
  • Setarile operatorului:


  • autostop pentru unitatea hidraulica
  • modul de mișcare a brațului după terminarea tăierii
  • modul rapid de mișcare a brațului
  • modul de întârziere a vitezei de deplasare
  • modul de miscare a panzei banda
  • modul de miscare a bacurilor menghinei după terminarea ciclului de tăiere
  • diagnosticarea intrărilor și ieșirilor


  • Funcția STOP - tăiere: permite oprirea tăierii prin apăsarea butonului STOP în orice moment. Bratulul de taiere se ridică cu panza banda in miscare fără a deschide menghina.
  • Reglarea vitezei avansului de tăiere este manuală și utilizează electrovalva amplasată lângă panoul de comandă. Reglare automată (sigură) a vitezei de avans de taiere PEGAS BRP. Principiu: Masina se va opri după depășirea încărcării setate (definită în Amperi).
  • Panoul de control ergonomic este montat pe o consola mobilă. Panoul de control este echipat cu butoane mecanice și afișare digitală a sistemului de control a mașinii. Butoanele mecanice controlează mișcările de bază ale ferăstrăului (brațul, menghina) și începerea ciclului de tăiere. Butonul de siguranță este prezent și pe panoul de control. Toate butoanele sunt extrem de rezistente în versiunea anti-vandal.


Constructie:

  • Mașina este proiectată astfel încât să corespundă conditiilor extreme din productie.
  • Brațul mașinii este in constructie sudata robust și grea și este proiectat astfel încât să se asigure o buna rezistenta și precizie de tăiere.
  • Brațul este amplasat în bucse glisante pretensionate cu suprafață de frecare din teflon.
  • Roata de antrenarea roata de intindere a panzei banda sunt din metal turnat.
  • Poziția superioara a brațului de taiere este controlată de la butonul de pe panoul de comandă. Afișare digitală a poziției superioare în %.
  • Poziția inferioara de lucru a brațului este controlată de un microîntrerupător. În poziția finală microîntrerupătorul este actionat si brațul se ridica în poziția superioară selectată.
  • Menghina este in constructie sudata. Bacurile sunt din fontă. Bacurile asigură strângerea sigură a materialului.
  • Bacul mobil al menghinei se deplaseaza pe ghidage din otel.
  • Bacul mobil al menghinei este actionat de un cilindru hidraulic cu cursă lungă.
  • Partea de bază a menghinei se roteste in sensul unghiului de tăiere setat, fixarea fiind realizată cu un mâner.
  • Masa rotativa este din fonta turnata si este lagaruita cu rulmenti cu role conice.
  • Rotirea manuală a mesei pentru tăierile unghiulare, mesa rotativa este fixată in pozitie cu o maneta cu excentric. Poziția mesei rotative pentru tăierea verticală este fixată automat de un mecanism cu arc.
  • Unghiurile sunt indicate pe afișajul digital de pe panoul de comandă MITSUBISHI. Citirea unghiului se face de un senzor incremental și o bandă magnetică.


Echiparea masinii de baza:

  • Ghidarea panzei banda se face cu placute din carburi metalice, rulmenti si roti din fonta turnata.
  • In partea rotii de antrenare a panzei banda ghidajele panzei banda sunt amplasate pe o grinda fixa si in partea rotii de intindere a panzei banda ghidajele panzei banda sunt amplasate pe o grinda mobila.
  • Pozitia grinzii mobile se regleaza pentru intreaga gama de lucru. Reglarea si fixarea grinzii mobile se face manual.
  • Grinda mobila se deplaseaza pe un ghidaj coada de randunica.
  • Panza banda este echipată cu o aparatoare, care protejează operatorul de la aschii și de emulsia de tăiere.
  • Panza banda se intinde mecanic.
  • Indicarea automată a tensiunii de intindere a panzei banda.
  • Perie de curățare pentru curățarea si functionarea perfectă a panzei banda. Peria este pasivă fiind acționată de o roata de curea.
  • Actionarea principala a masinii se face cu un reductor melcat care nu necesita completare cu ulei, motor electric trifazat cu doua infasurari, variator de frecventa pentru reglarea continua a vitezei panzei banda intre 20 si 100 metri/minut. Motorul electric are protectie termica de suprasarcina.
  • Sistemul de racire a panzei banda dirijeaza emulsia pe ghidajele panzei banda si datorita sistemului LocLine dirijeaza emulsia si direct in sectiunea de taiere.
  • Batiul robust include un container pentru span. Batiul este proiectat pentru a permite ridicarea masinii pe transpalet si de asemenea cu motostivuitor.
  • Exista un indicator pentru intinderea panzei banda (atentionare in cazul slabirii sau ruperii panzei banda) si pentru atentionarea in cazul cand aparatoarea panzei banda este deschisa.
  • Curentul de comanda este de joasa tensiune 24 V.
  • Masina este echipata cu sistem hidraulic care controleaza toate functiile masinii, avansul de taiere, ridicarea bratului si deschiderea si inchiderea menghinelor.

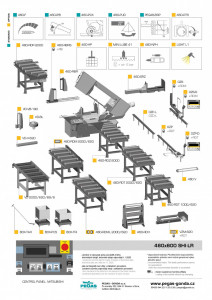

Accesoriile de baza ale masinii:

  • MITSUBISHI HMI 4,5"–sistem de comanda MITSUBISHI cu display de 4,5"
  • 460-F-motor cu variator de frecventa pentru reglarea continua a vitezei panzei banda
  • PEGAS-BRP-reglarea electronica a avansului
  • PEGAS-IPB-indicarea electronica a pozitiei bratului de taiere
  • 460-PUD-afisarea digitala a unghiului de rotire
  • 460-PCK-curatarea panzei banda cu perie antrenata de roata de curea
  • panza banda
  • manual de instructiuni


Ciclul de lucru:
Dupa ce a reglat manual bacurile menghinei si pozitiile de limitare a cursei bratului de taiere, operatorul porneste ciclul de lucru actionand un buton aflat pe panoul de comanda. Cilindrul hidraulic actioneaza menghina care prinde materialul si fierastraul incepe se lucreze. Avansul de lucru al bratului este controlat cu ajutorul unei valve de reglare a debitului. Dupa terminarea taierii bratul se ridica la pozitia superioara reglata si actionarea panzei banda se opreste. Menghina se deschide si operatorul poate manipula materialul.

Capacitati de taiere

mm 45° 60° -45° -60° Bundle Bundle
Tube 460 460 320 460 320 x x
Rod 400* 280* 200* 280* 190* x x
Profile horizontal 600x460 470x240 330x180 470x250 320x240 450x300 600x250

* valori recomandate pentru debitare bare pline in productie de serie

Caracteristici tehnice

Total power Engine power Blade speed Blade lenght Weight
3x400V 4,0 20-100 5380x41x1,3 1195

Dimensiunile si greutatea masinii

Lmin Lmax Bmin Bmax Hmin Hmax V
3200 3200 1140 1140 1630 1630 800
