Masina de prelucrat tabla din rulou LCS3, Stefa, unitate de indreptare, taiere transversala, taiere longitudinala, forfecare, derulare, fasiere

Descriere

Masina de prelucrat tabla din rulou LCS3, Stefa, unitate de indreptare, taiere transversala, taiere longitudinala, forfecare, derulare, fasiere

Gama Stefa Cut to length este un echipament esential in orice unitate de productie de tabla pentru procesarea bobinelor complete. Gama Stefa Cut to length poate ajunge la 15 m/min si poate efectua retezare si taiere transversala (foarfece mecanica) de pana la 3 mm grosime, set de role pentru indreptare si echipamente auxiliare precum masina de desfasurat, re-infasurare, mese suport si descarcare pentru tabla de otel, plastifiant, bobinatoare de benzi etc.

Operatiuni propuse:

• Derulare
• Indreptare
• Taiere longitudinala (fasiere)
• Taiere transversala (forfecare)
• Echipamente auxiliare

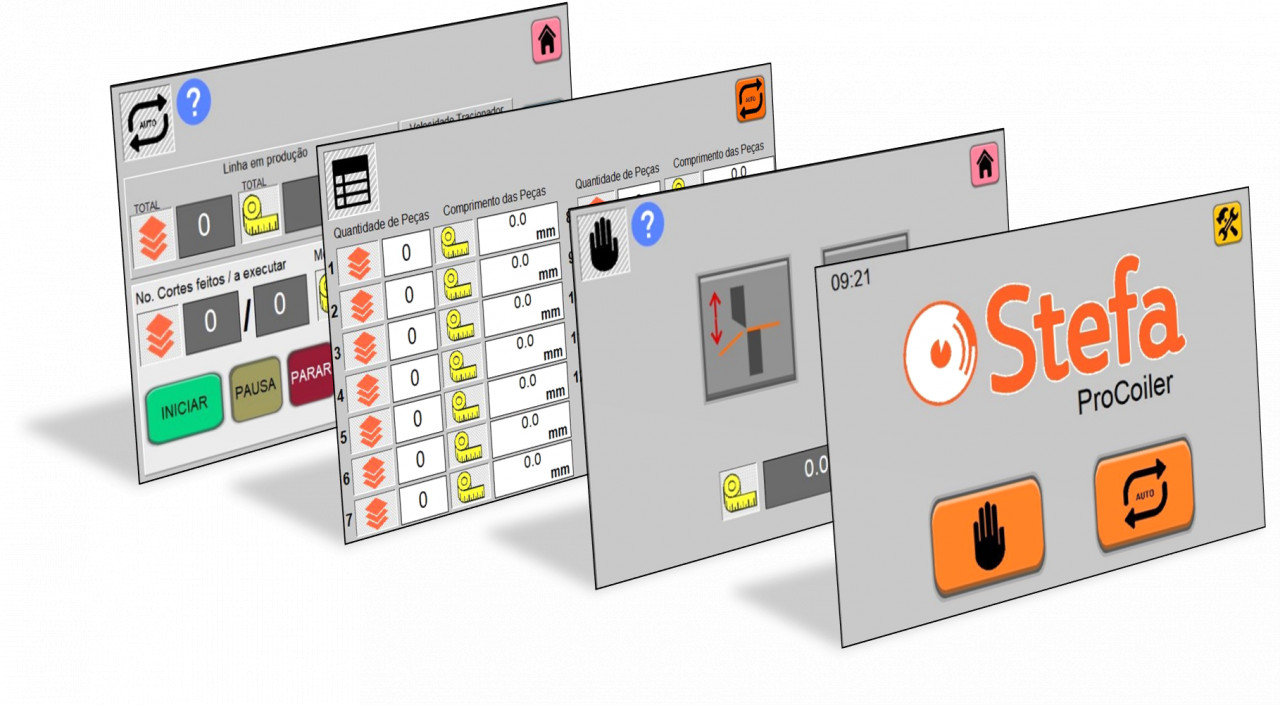

Software Pro Coiler

O interfata om-masina simpla si eficienta pentru a controla elementele liniei de taiere si productia automata.

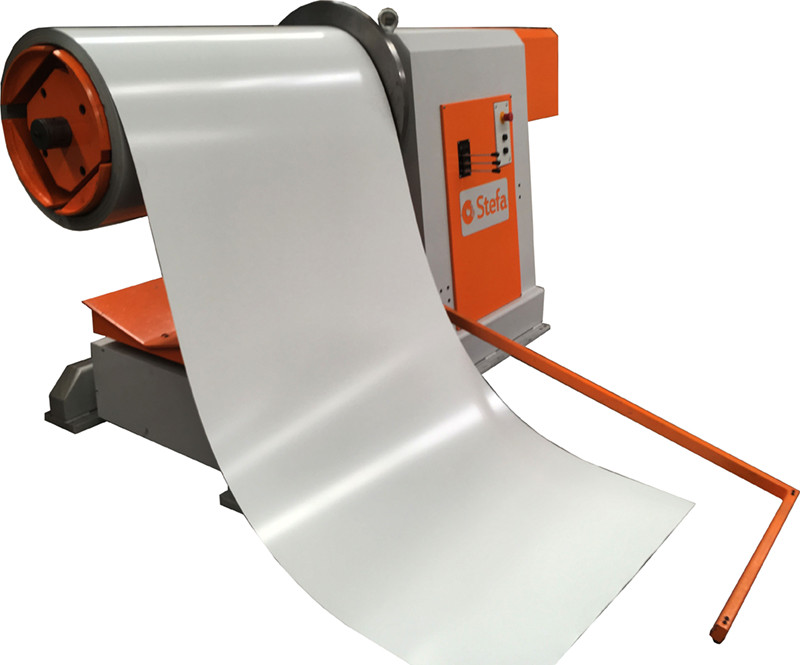

Unitate de derulare hidraulică DH1000

Capacitate de greutate de pana la 10 tone pentru bobine si 1500mm pentru latime. Desfasoara automat prin senzorul analogic care citeste inaltimea tablei de otel.

• Dispozitiv hidraulic pentru ridicare
• Brat de prindere
• Senzor fara contact
• Panou electric pentru controlul tuturor mișcărilor unitatii de derulare
• Telecomanda

Latime maxima: 1500 mm
Diametru interior minim: 470 mm
Diametru interior maxim: 540 mm (640 mm cu expansiune)
Diametru exterior maxim: 1500 mm

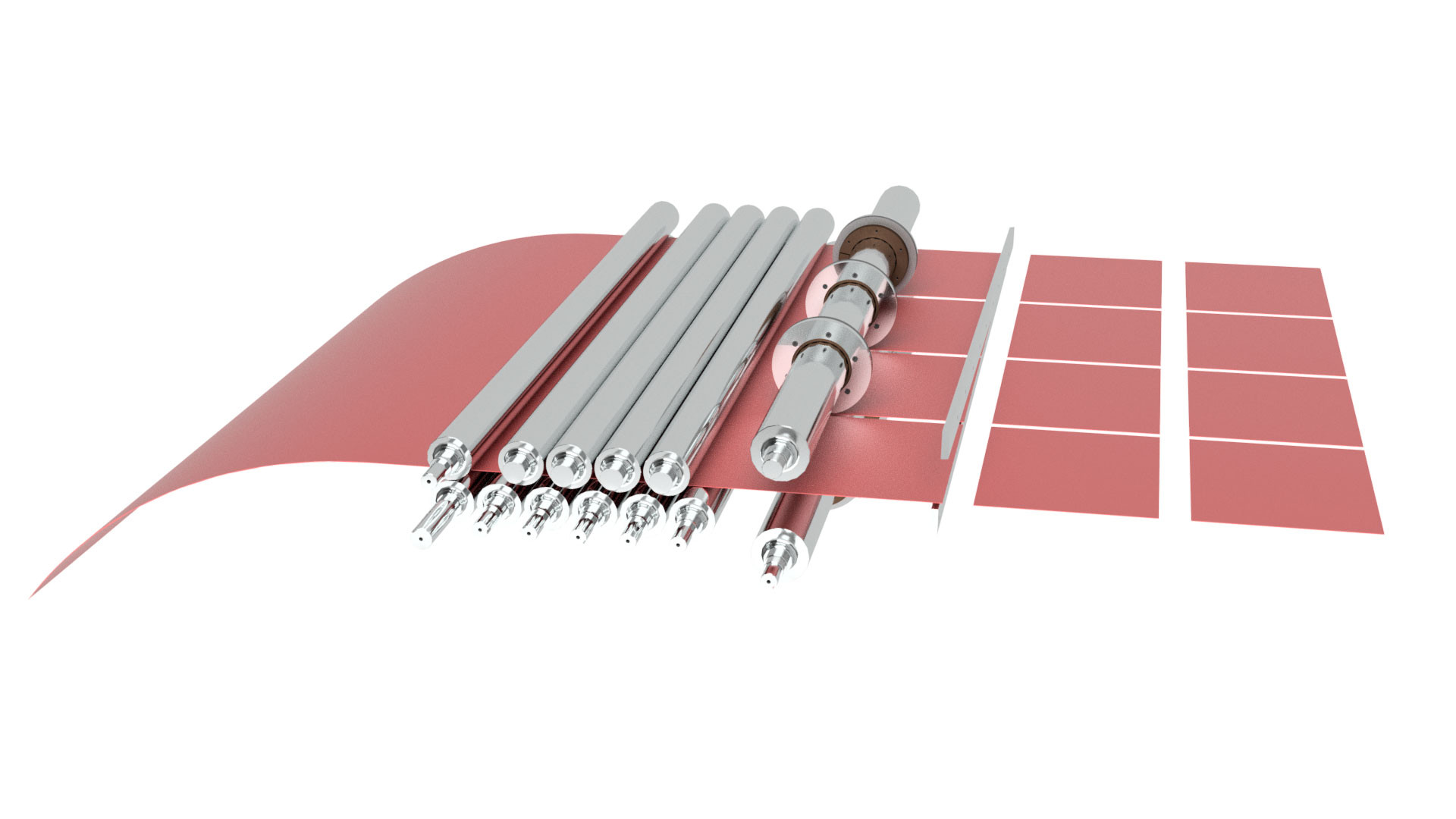

Indreptarea - Model LC3

Un set de role intercalate unde este posibila reglarea pozitiei verticale pentru a elimina deformarea naturala a bobinelor. Patrunderea se face cu o roata dotata cu indicator de pozitie. Model pentru tabla cu grosime pana la 3 mm cu 9 role de indreptare (4 superioare si 5 inferioare) cu diametrul de 138 mm.

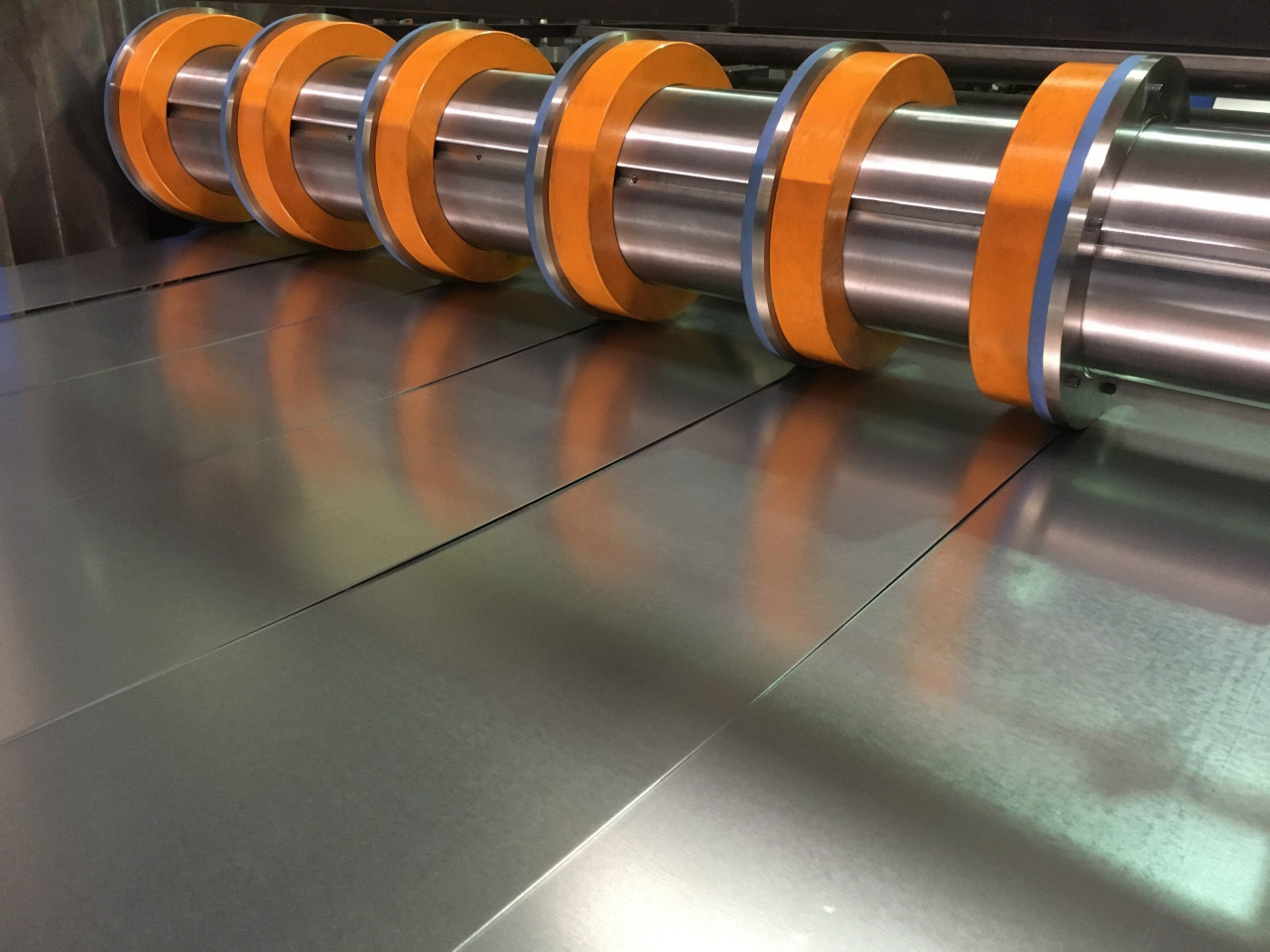

Taiere longitudinala (fasiere)

Taiere longitudinala in tabla de otel prin patrunderea cutitelor rotative. Miscarea verticala a arborelui de taiere se face cu roti echipate cu indicatoare in mm. Cutitele rotative sunt reglate prin pozitionare libera cu sistem de blocare usor prin surub. Accesul la dispozitivul de fasiat este protejat de o usa metalica cu senzor de siguranta.
De asemenea, este posibil accesul lateral la arborele de taiere pentru o gestionare usoara a cantitatii de cutite de taiere.
Diametru cutite de retezat: 295 mm
Nr. cutite de retezat: 3

Rigla digitala

Rigla digitala pentru cutitele de retezat unde este posibila ajustarea cu usurinta a pozitionarii intre taieturi.

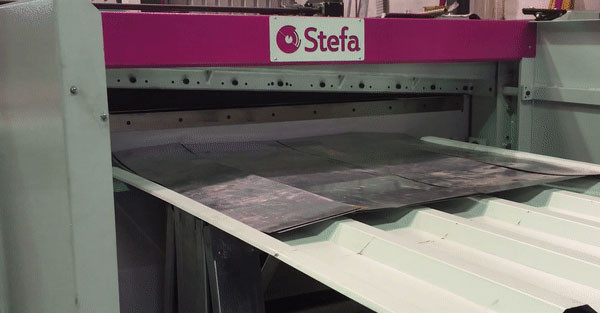

Taiere transversala (forfecare) - Forfecare mecania model LC3

Forfecare mecanica cu capacitate de taiere pana la 3 mm protejata de bariere fotoelectrice.

Role de extractie

Un set de role pentru a trage in sus tablele grele după taiere, cu motoreductor si cilindri pneumatici.

Masa de alimentare

Masa de sustinere hidraulica, extensibila la derulator si pentru a sustine introducerea tablei in ghidajul de intrare al dispozitivului de indreptare.

Masa de descarcare 6m

Masa pentru a primi materialul cu lungimea de 6m. Sistem hidraulic de ridicare si pozitionare automata in functie de inaltimea stivei. Optional se poate adauga un sistem de deplasare laterala pentru o logistica usoara.

Telecomanda radio pentru control

Control wireless pentru operarea principalelor functii ale liniei. Util pentru miscari libere la introducerea primei bobine.

Caracteristici tehnice Model LCS3

• Grosimea maxima admisa: Pâna la 3 mm (TS 45 kg/mm²)
• Latimea maxima a tablei de otel: 1550 mm
• Numarul de role de indreptat: 9
• Diametru role de indreptat: 138 mm
• Numarul de cutite de retezat: 3
• Cutite cu diametru de retezare: 295 mm
• Productie rapida: pana la 15 m/min
• Puterea echipamentului: 11 kW (~V400 3ph+ N)
• Putere totala de linie: 15 kW
• Toleranta la lungimea taieturii: +/- 1 mm
• Toleranta la taierea de retezare: +/- 0,5 mm
• Toleranta pe sectiune transversala: +/- 0,2 mm

Imaginile si ilustratiile sunt doar demonstrative si pot sa nu corespunda masinii finale.
