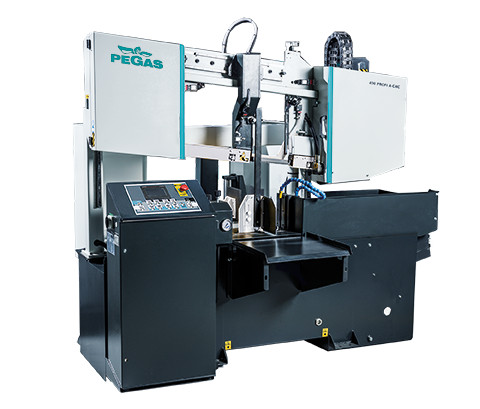

Fierastrau automat cu banda 400 PROFI A-CNC, Pegas Gonda, automat, control hidraulic, panda banda de 34 mm, pentru taieri verticale

Descriere

Un fierastrau automat cu banda, de inalta eficienta, controlat hidraulic.

Design-ul masinii este masiv, robust si are un sistem de control prietenesc, de conceptie noua. Panza banda este inclinata la 7 grade fata de masa de taiat, ceea ce ofera o performanta mai buna pentru taiat profile, alte materiale, si lungeste viata panzei banda.

Acesti parametri impreuna cu un motor puternic si o panza banda de 34 mm inaltime permite inalta productivitate a masinii.

Masina este proiectata pentru taieri verticale.

Este potrivita pentru productie in serie in centre indrustriale.

Sistemul de control:

• Masina este echipata cu control programabil PLC Mitsubishi FX5U. Panza banda si alimentatorul sunt controlate in intregime de invertoare de frecventa Mitsubishi.
• Displayul color tactil Mitsubishi GT2104 permite comunicarea ușoară cu operatorul. Arata conditiile de lucru(viteza benzii, miscarea spre taiere, parametrii de taiere, etc)
• Lungimea si cantitatea sunt setate din panoul de control. Masina optimizeaza calculele singura. Sitemul poate avea pana la 20 de programe. Fiecare program are pana la 15 linii(lungime + cantitate)
• Masina permite modul semi automatic si automatic(toate miscarile sunt controlate automatic)
• Panoul de control este echipat cu butoane mecanice si display digital al sistemului de control al masinii. Butoane mecanice controleaza miscarile de baza ale fierastraului(brat, menghina, alimentator) si inceperea ciclului de taiere. Butonul de siguranta este si el prezent pe panoul de control. Toate butoanele sunt extrem de rezistente in versiunea anti vandal.

Constructie:

• Masina este proiectată astfel încât să corespundă condițiilor extreme din activitatea de productie.
• Asezarea bratului masinii pe coloane, cat mai aproape de menghina de prindere minimizeaza vibratiile si permite performanta de taiere maxima.
• Bratul masinii este robust sudad si este proiectat pentur duritate si performanta taierii.
• Bratul masinii se deplaseaza pe coloane cu ajutorul a patru ghidaje liniare de mare capacitate. Bratul masinii se misca folosind un cilindru hidraulic.
• Regularizare a presiunii taierii RTR, ceea ce permite o taiere mai eficienta si o viata mai lunga a panzei banda.
• Pozitia superioara automata folosind sistemul Pegas DPP
• Pozitia de lucru inferioara este setata cu un stop mecanic ajustabil si microintrerupator. Pozitia inferioara a bratului este posibil sa fie setata in sistemul de control al fierastraului.
• Menghina principala cu falca divizata care prinde materialul in fata dar si in spatele taierii. Falcile permit o prindere sigura. Optimizarea miscarii aschiilor prin falca fixa spre extractorul de aschii.
• Falcile menghinei principale se misca folosind un cilindru hidraulic. O falca este cu miscare lunga, cu cilindru hidraulic, cealalta este fixa.
• Valva reglabila pentru controlul presiunii sistemului hidraulic al menghinei.
• Alimentatorul foarte masiv se misca folosind un cilindru hidraulic si doua bare in carcase de teflon.
• Plasamentul alimentatorului este deplasabil, inseamna ca menghina alimentatorului se poate misca un numar de milimetri dintr-o parte in alta ca elimine potentialele inegalitati in material.
• Alimentatorul muta materialul taiat in zona de taiat dupa cum este setata valva de ajustare din panoul de comanda. Pozitia alimentatorului este scanata folosind un senzon electromagnetic si banda magnetica.
• Indicator de material in alimentator: senzor optic - observa daca este material in alimentator. Daca nu este material in alimentator, masina opreste alimentarea si asteapta urmatoarea bara.
• Menghina alimentatorului este sudata masiv in otel. Falcile asigura fixarea sigura a materialului.

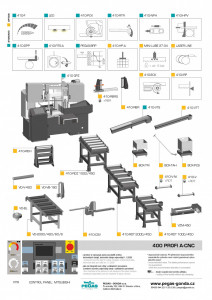

Echiparea de baza a masinii:

• Panza banda este condusa prin ghidaje din carburi metalice si rulmenti si este antrenata de roti din fonta turnata.
• Panza banda este inclinata cu 7 grade fata de nivelul menghinei, rezultand performante marite la taierea profilelor, o durata de viata marita, precum si performante marite la taierea materialelor pline.
• Ghidajele panzei banda situate inspre partea de actionare se afla pe o grinda fixa. Ghidajele panzei banda situate inspre rola de intindere/tensionare a panzei banda se afla pe o grinda mobila.
• Grinzile de ghidare ale panzei banda sunt reglabile pentru întreaga gamă de lucru. Nu este necesara pozitionarea manuala.
• Panza banda este prevăzută cu aparatori care protejează operatorul de span și de emulsia de tăiere.
• Tensionarea hidraulică a panzei banda. Intinderea este controlată de o pârghie amplasată pe o valvă (pe brațul mașinii).
• Indicarea automată a intinderii panzei banda cu ajutorul unui micro-intrerupator.
• O perie de curățare a panzei banda cu acționare pasivă pentru o curățare și funcționare perfectă.
• Actionarea panzei banda se face cu reductor melcat capsulat la care nu mai trebuie completat nivelul de ulei, motor electric trifazat cu dubla infasurare si variator de frecventa pentru reglarea continua a vitezei panzei banda intre 20 si 100 metri/minut. Motorul are termoprotectie de suprasarcina
• Sistemul de racire imprastie emulsia de racire pe ghidajele panzei banda si direct in sectiunea de taiere cu ajutorul sistemului LocLine.
• Masina are un batiu masiv care are un container de span. Batiul este proiectat pentru a se putea ridica masina cu motostivuitor sau cu macara.
• Exista un indicator pentru confirmarea tensionarii panzei banda si pentru inchiderea aparatorii panzei banda.
• Echipamentul electric de comanda este de joasa tensiune avand 24 V.
• Mașina este echipată cu sistem hidraulic care controlează toate funcțiile mașinii. Împinge brațul masinii pentru a tăia, ridica bratul, deschide și închide menghinele, roteste masa pentru tăieturi unghiulare.

Cicul de lucru: dupa pornirea masinii, menghinele se strang automat, taierea se realizeaza cu viteza de taiere setata, la terminarea taierii bratul de taiere se ridica automat in pozitia superioara. Alimentatorul se deplasează cu piesa următoare în zona de tăiere (dispozitivul de alimentare se deplasează între poziția zero și poziția setată (lungimea pieselor tăiate). Menghina principala fixează materialul, se deschide menghina alimentatorului și se mișcă pentru a alimenta piesa următoare. Întregul ciclu începe din nou. Operatorul doar pune material nou și îndepărtează piesele tăiate. Este posibilă schimbarea vitezei panzei banda și a vitezei de avans de taiere în timpul tăierii.

Capacitati de taiere

mm	0°	45°	60°	-45°	-60°
	400	x	x	x	x	x	x
	250*	x	x	x	x	x	x
	400x400	x	x	x	x	400x340	400x220

* Valori recomandate. Recomandările producătorilor de panza bandă trebuie urmate atunci când alegeți să tăiați materiale pline, dimensiunile acestora fiind limitate de dimensiunea disponibilă a dinților pentru tipul specific al benzii.

Caracteristici tehnice

3x400V	3,0	20/100	4520x34x1,1	1300

Dimensiunile si greutatea masinii
